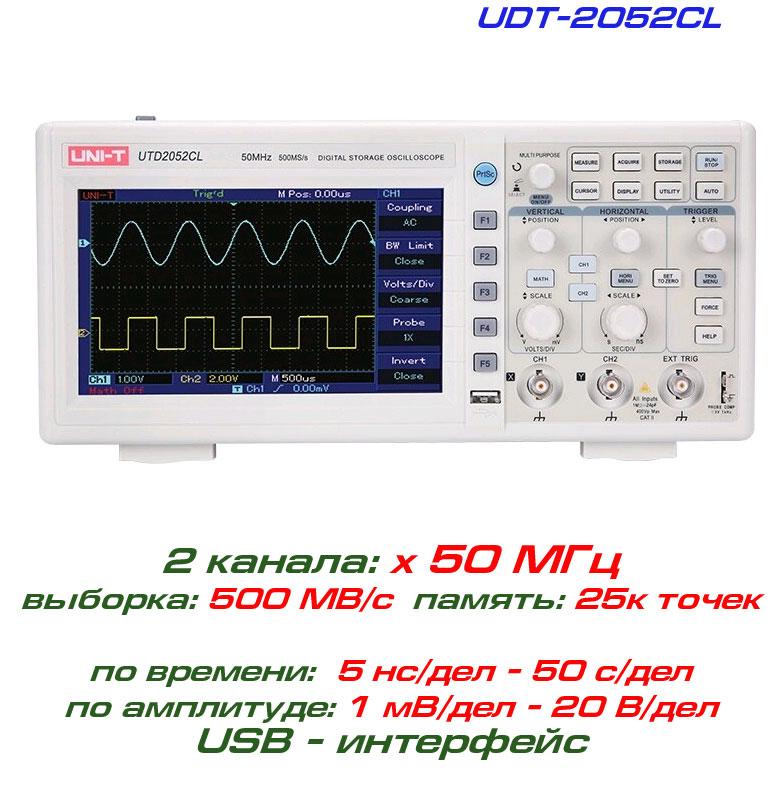

UTD2052CL осциллограф 2 х 50 МГц

UTD2052CL  - 2-канальний цифровий осцилограф зі смугою 50 МГц, швидкістю вибірки в реальному масштабі часу 500 МВ/с (еквівалентна швидкість вибірки 25 ГВ/с), і пам'яттю 25к точек, виробництва компанії UNI-Trend.



Осцилограф UTD2052CL обладнаний великим якісним кольоровим дисплеєм 7” TFT,  роздільною здатністю 800 х 480,  інтерфейс осцилографа інтуїтивно зрозумілий і  реалізує як основні, так і додаткові функції, які забезпечують достатню ефективність вирішення базових завдань розроблення та аналізу електронних систем.

Осцилограф UTD-2025CL здатний забезпечити швидкість захоплення осцилограм: 2000 форм. сигналів у сек.



Для зручності аналізу реалізовані як курсорні, так і автоматичні вимірювання. Курсорні вимірювання представлені двома курсорами: амплітудними або тимчасовими,  з показом як поточних значень, так і різності, а для тимчасових маркерів періоду та відповідної частоти. Автоматичні вимірювання представлені 28 різними параметрами (підробніше нижче). Реалізовані математичні функції: додавання, множення, віднімання і ділення, за потреби дослідження сигналу в частотній зоні буде зручним функція розкладання сигналу в ряд Фур'є (БПФ-швидке перетворення Фур'є). У режимі БЖФ обробляється масив з 1024 точок, інформація про частотний спектр з'являється вікнами: Хенінг, Хамінга, Блекмена та прямокутників. У режимі частотного аналізу застосовні функції настроювання спектрограми можливе її масштабування і застосування курсорних вимірювань. Оскільки осциллограф 2-канальний, тобто режим представлення осцилограм у режимі YX.



Купити цифровий осцилограф UTD2052CL  можете в нашому інтернет-магазині cityset.com.ua.



ОСОБЛИВОСТІ осцилографа UTD2052CL:
• Смуга пропускання кількості каналів: 50 МГц  2 каналу + зовнішній вхід синхронізації
• Швидкість вибірки: 500 МВ/с  (у реальному масштабі часу), еквівалентна вибірка: 25 ГВ/с
• Чудова чутливість: 1 мВ/діл.
• Яскравий кольоровий дисплей 7" TFT WVGA роздільна здатність: 800 х 480 точок.



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ  цифрового осцилографа UNI-T UTD-2052CL:
• Смуга пропускання/ швидкість наростання фронту імпульсу: 50 МГц, < 7нс
• Кількість каналів: 2 каналу + EXtrg вхід зовнішньої синхронізації
• Похибка вимірювань:  <3% (от 10 мВ/діл до 20 В/год);  <4% ( 5 мВ/дел)
• Швидкість розгортання:  від 5 нс до 50 с/дел.

• Чутливість за вертикаллю:
от 1 мВ/діл. до 2 мВ/діл.  похибка: 5%
     5 мВ/діл.  похибка: 4%
от 10 мВ/дел. до 20 В/діл. похибка: 3%



Вхідні параметри
• Вхідний імпеданс: високоомний: 1 MОм±2%, 20 pF ±3 pF
• Режими входу:  AC, DC, GND
• Максимальна вхідна напруга:  ± 400 В
• Корекція з поефіцієнту пробника: х1,  х10,  х100,  х1000.



Система синхронізації
• Режими синхронізації: авто, норм., поодиноке захоплення



Система цифрової обробки
• Тип вибірки:  у реальному часі, еквівалентна вибірка
• Швидкість вибірки: 500 МВ/с (СН1) / 250 МВ/с (СН1/CH2)
• Еквівалентна швидкість вибірки: 25 ГВ/с (для моделі UTD2052CL)
• Обсяг пам'яті:  25 тыс. точек
• Режим вибірки: пряма вибірка, реєстрація піків, усереднення
• Усереднення: 4, 8, 16, 32, 64, 128, 256
• Алгоритм встановлення сигналу: sin(x)/x.



Система вимірювань і математичного оброблення
• Автоматичні вимірювання:  частота, період, середній, пік-пік, циклічний RMS, мінімум, максимум, час наростання, час спаду, +ширина позитивного імпульсу, — ширина негативного імпульсу, + заповнення позитивного імпульсу, заповнення негативного імпульсу, Vbase, Vtop, Vmid, Vamp, напруга викидання, час викидання, середній період, період RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF
• Курсорні виміри: ручний режим встановлення курсорів, режим стеження (авто встановлення). delta-вимірювання
• Функції математичні: додавання, віднімання, множення, ділення, БПФ
• Швидке перетворення Фуріне: кількість точок у аналізі: 1024, вікна: Хенінг, Хамінга, Блекмена, прямокутників.



Загальні характеристики
• Дисплей: 7" (17,8 см) технологія TFT, підсвітка LCD, роздільна здатність  800 х 480 точек
• Контраст: регульований (16 рівнів)
• Живлення: 110-240 В, 45-440 Гц, < 30 Вт
• Габарити: 306 (ширина) х 122 (глубина) х 147 (висота), маса: 2,2 кг.



Детальні технічні характеристики UTD2052CL, завантажити (pdf, eng) core



Стандартна комплектація:
• Цифровий осцилограф UNI-T UTD2052CL – 1 шт.  • Пробник осцилографічний з роздільником – 2 шт. • Кабель живлення — 1шт. • Кабель USB – 1 шт. • Програмне забезпечення, посібник користувача, CD-disk — 1 шт. • Гарантійний талон, 12 місяців — 1 экз.
