PM6816 кабельний тестер, трасошукач

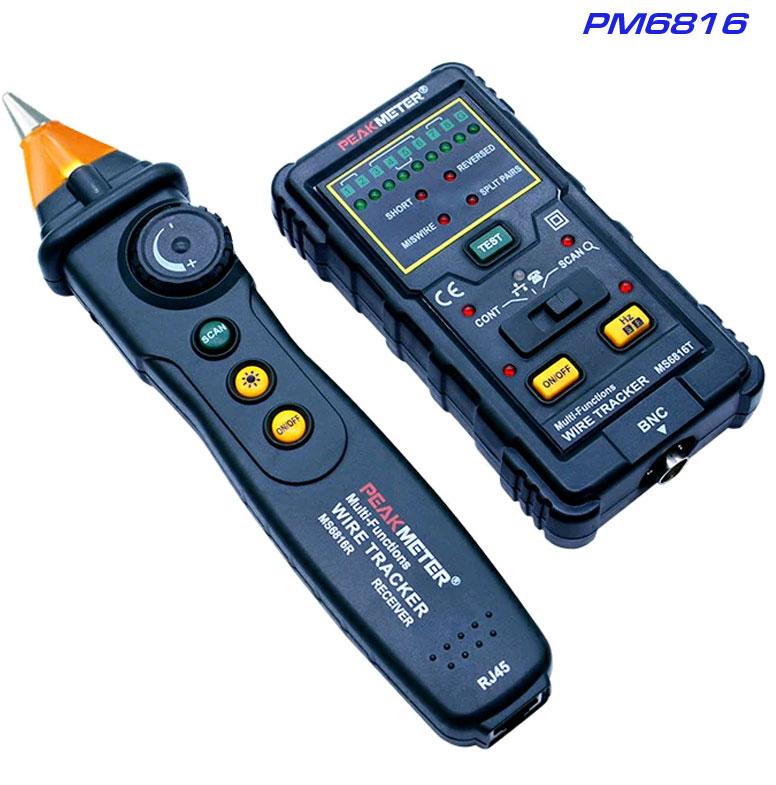

PM6816 — кабельний тестер із функціями трасошукача, виробництва компанії Peakmeter.





Кабельний тестер PM6816 застосовується для виконання таких робіт:

• Трасування ліній: пряме відстеження кабелів стандартів RJ11, RJ45, BNC та інших металевих провідників (через перехідник)
• У разі визначення місця перебування кабелю немає потреби знімати його захист, що дає змогу легко та швидко локалізувати точку обривання в кабелі.
• На такому обладнанні як комутатор, маршрутизатор мережі Ethernet, тестер дає змогу безпосередньо відстежувати слабкострумові кабелі, навіть на ввімкненому обладнанні.
• Перевірка мережевого кабелю: тестер забезпечує повноцінну перевірку на предмет цілісності мережевого кабелю, обривання ланцюга, короткого замикання в ланцюгу, неправильне розведення жил, порушення полярності з'єднання й розбивання витої пари.
• Визначення статусу лінії, позитивної та негативної полярності.
• Перевірка стану (стауса) телефонної лінії. Можливо перевірити стан телефонної лінії ("вільно", "зайнято", "зняття трубки") і визначити, чи є дріт "гарячим" або "лінією виклику".
• Перевірка цілісності лінії (немає обриву)
• Перевірка провідності від мережевого кабелю до порту комутатора.
• Прилад забезпечує функцію повідомлення про низьку напругу, а приймач має вбудований ліхтарик.



Російськомовний посібник користувача PM6816 (pdf. rus)





ТЕХНІЧНІ ХАРАКТЕРИСТИКИ трасошукача Peakmeter PM6816:


передавач

• Сумісні конектори:  RJ45, кабельний затискач із конектором RJ11, BNC
• Світлодіодна індикація
• Кабельна топологія, тональний сигнал, трасування
• Захист за напругою: до 60 В DC
• Тип елементів живлення:  DC 1.5 В（тип AA)  х 3 шт.
• Розмір передавача: (LxWxD)  130 x 47 x 35 мм.



приймач

• Роз'єм для навушників, вбудований ліхтарик
• Регульований рівень звукового сигналу
• Світлодіодна індикація
• Тип елементів живлення:  DC 9 В（NEDA 1604/6F22)  х 1 шт.
• Розмір передавача: (LxWxD)  190 x 78 x 38 мм.







Стандартна комплектація кабельного тестера PM6816:

• Передавач (MS6816T) – 1шт. • Приймач (MS6816R)  - 1 шт. • Елементи живлення 1х9 В і 3х1,5AA - комплект • Сумка м'яка — 1 шт. • Навушники — 1 шт.• Набір тестових кабелів  - 1 комплект. • Керівництво користувача — 1 екз. • Гарантійний талон — 1 екз.

Попередження: Не під'єднуйте тестер до джерела живлення з напругою, що підвищує робочу напругу приладу (примір мережі 220В).
