NOYAFA NF-300 багатофункціональний кабельний тестер, трасошукач

NF300 - багатофункціональний кабельний тестер із функцією трасошукача та вимірювача відстаней, виробництва компанії Noyafa.

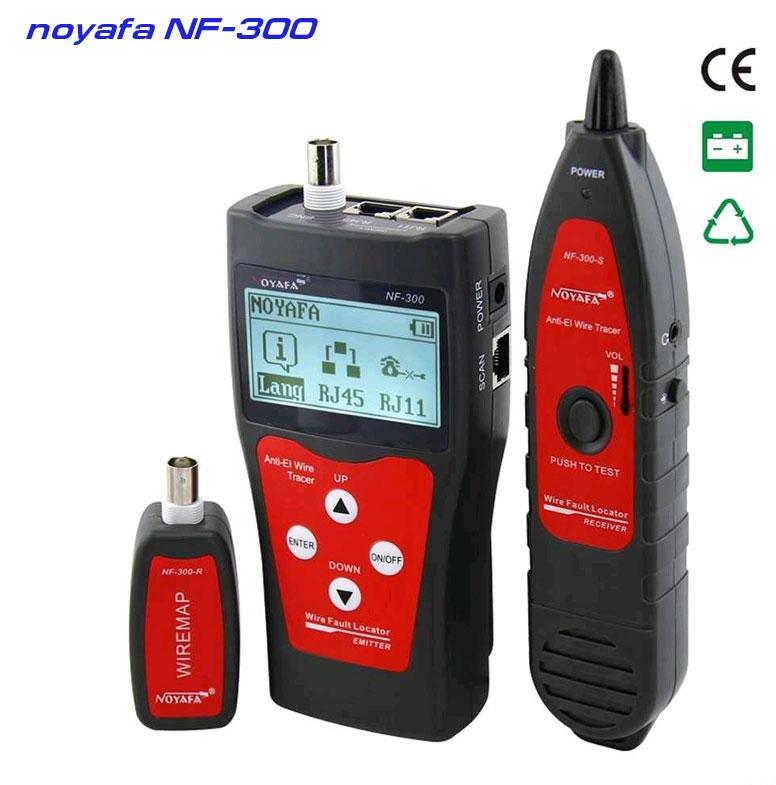

Кабельний тестер NF-300 має підвищену стійкість до інтерференції сигналу. Прилад складається з трьох компонентів: тестера (NF-300), приймача (NF-300-S) і датчика (NF-300-R). NF-300 призначений для тестування кручених пар, зокрема для визначення довжини кабелю, виявлення кабелю, перешкод від фаз, точок перехресних перешкод і обривання й може використовуватися під час монтажу й обслуговування низьковольтних комунікаційних та інших мереж. Він широко застосовується під час обстеження телефонних, комп'ютерних та інших ланцюгів із металевих провідників.



 Скачати керівництво користувача мережемого тестера NOYAFA NF300 (pdf.)



Особливості кабельного тестера NF300:

• Дає змогу проводити перевірку на обрив, коротке замикання, перешкоди від сусідніх фаз, зворотну полярність, парне з'єднання та визначення обірваного дроту (кабелі типу RJ45, RJ11, BNC).
• Дає змогу проводити перевірку впливу перешкод від сусідніх фаз для розв'язання проблем низької швидкості передавання даних.
• Дає змогу швидко знаходити потрібний дріт або кабель у пучці.
• Дає вимірювати довжину LAN, коаксіального кабелю до 2500 м, не вимагаючи проведення прямих вимірювань довжини.
• Дає змогу точно визначити місце короткого замикання.
• Дає змогу трасування кабелю в розподільній коробці (комутаторі) або роутері без струмових перешкод.
• Доступна функція повідомлення про розряджання батареї (<6 В).
• Дає змогу використовувати вбудоване сховище та пам'ять.
• Автоматичне вимкнення із затримкою та функція підсвічування.
• Мова інтерфейсу та яскравість можуть бути встановлені користувачем.
• Має надійне контрольне програмне забезпечення.



Модельний ряд серії кабельних тестерів NF300:

NF300  –  комплект: основний тестер NF-308-M), приймач (NF-300-S) і дистанційний датчик (NF300-R).

NF308  –  комплект: основний тестер NF-308-M), приймач (NF-308-S) і дистанційний датчик (NF308-R).

NF388  – основна відмінність від стандартного комплекту, наявність додаткових  7-ми дистанційних датчиків  NF308-R.



Функціональність кабельного тестера NF300:
• Виявлення будь-яких типів провідників за допомогою генератора й безконтактного радіоприймача (гнізда SCAN)
• Вимірювання довжини до місця короткого замикання або обривання крученої пари (до 350 м).
• Дослідження з'єднань і кабелів:
  - BNC: коаксіальний кабель
  - 8P8C (RJ45): звита пара STP/UTP CAT-5E, CAT-6
  - RJ11: телефонний кабель
  - USB кабель
• Перевірка крученої пари, телефонної проводини, коаксіального кабелю, USB-кабелю на наявність обриву або короткого замикання ланцюга.
• Детальне дослідження крученої пари: замкнуті, перевернуті, перетяті та розщеплені пари, перехресні перешкоди, зворотне під'єднання.
• Виявлення помилок прокладання або з'єднання.
• Динамічне калібрування довжини кабелю та точність його вимірювання (приблизно 97%).
• Простота та ясність використання. Великий РК дисплей для зручності зчитування результатів.
• Функція автоматичного вимкнення та яскрава підсвітка дисплея.
• Для тестування кабелю досить однієї людини.
• Вимірювання довжини та пари з віддаленим датчиком або без нього.
• Можливість під'єднання до 8 термінальних датчиків (модель NF-388)
• Віддалений датчик 8P8C і BNC зі звуковим сповіщенням.
• Функція автотесту й автоматична компенсація змін ємності батареї та температури довкілля.



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

 • Габарити: тестер: 175x80x43 мм; приймач: 218x46x29 мм; датчик: 107x30x24 мм
 • Дисплей ЖКИ: матриця роздільною здатністю 128х64 (ефективна видима площа 54x40 мм)
 •  Живлення: тестер: батарея 9В., приймач: батарея 9В.
 • Типи кабелів, що перевіряються: звита пара STP/UTP 5E, 6E, телефонний кабель, коаксіальний кабель і різні типи кабелів із металевими провідниками — за допомогою затискачів-крокодилів.
 • Типи кабелів: звита пара STP/UTP 5E, 6E, телефонний кабель, коаксіальний кабель, USB-кабель і різні типи кабелів із металевими провідниками — за допомогою затискачів-крокодилів.

 • Робоча температура/вологість: від -10 °C до +60 °C/20%... 70%.
 • Інтерфейси Тестер: RJ45 (M), RJ45 (S), RJ11, BNC, USB тип A; Датчик: RJ45, BNC, RJ11-петля.
 • Вимірювання довжини: діапазон: до 2500 м;
 • Точність калібрування: 2%  +/-0.5 м (калібрування кабелю завдовжки понад 10 м);
 • Точність вимірювання: 3%  +/-0,5 м (кабель типу AMP, CAT5E, 6E)
 • Калібрування довжини, запам'ятовування й завантаження даних (користувач може встановити довжину в обраних одиницях вимірювання, завантажити це значення в систему та використовувати його під час проведення майбутніх вимірювань. Довжина:
калібрувального кабелю має бути понад 10 м.)
 • Визначення розташування дротів і відмов кабелів: перевірка безвідмовності, обривів, коротких замикань, визначення зворотного та перехресного з'єднання, перешкод іт.
 • Вибір мови: користувач може вибрати мову інтерфейсу
 • Настроювання: користувач може вибрати одиниці вимірювання, настроїти яскравість і задати час автоматичного вимкнення приладу.



Стандартна комплектація кабельного тестера NF300:

• Основний кабельний тестер NF-300 – 1шт.
• Приймач (NF-300-S)  - 1 шт.
• Дистанційний датчик (NF300-R) — 1 шт.
• Сумка м'яка — 1 шт.
• Набір тестових кабелів  - 1 комплект.
• Керівництво користувача — 1 екз.
• Гарантійний талон — 1 екз.
