DS1054Z цифровий осциллограф 4 х 50 МГц

  • Немає в наявності
  • Код: DS1054Z

20 548 ₴

+380 (68) 197-93-75
  • +380 (95) 843-34-38
повернення товару протягом 14 днів за домовленістю
DS1054Z цифровий осциллограф 4 х 50 МГц
DS1054Z цифровий осциллограф 4 х 50 МГцНемає в наявності
20 548 ₴
+380 (68) 197-93-75
  • +380 (95) 843-34-38
Опис
Характеристики
Інформація для замовлення

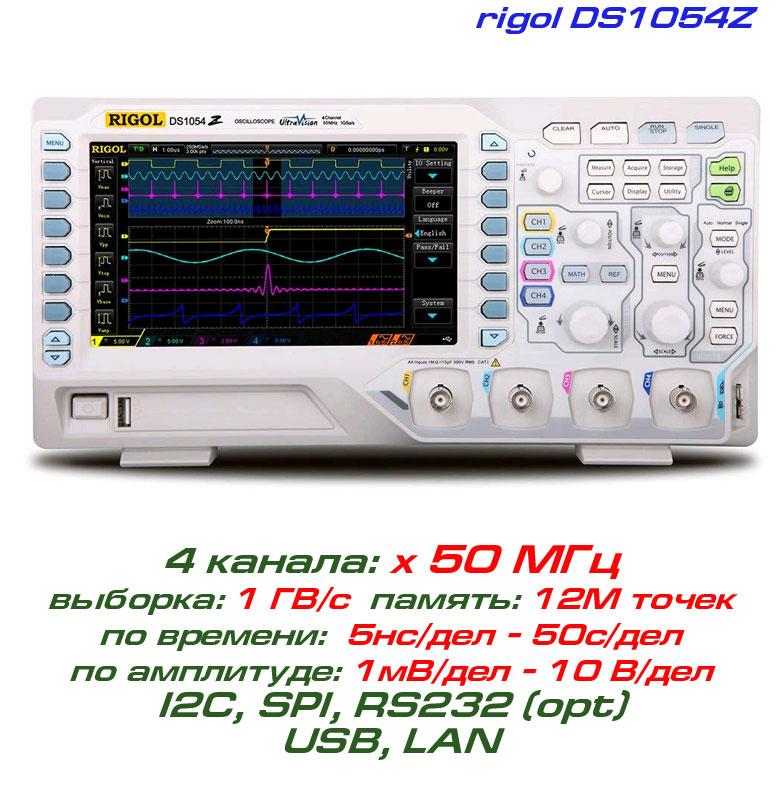

DS1054Z - 4-канальний цифровий осцилограф зі смугою 50 МГц швидкістю вибірки 1 ГВс, і пам'яттю 24М точек, виробництва компанії Rigol



Купити цифровий осциллограф DS1054Z можете в нашому інтернет-магазині cityset.com.ua.



ОСОБЛИВОСТІ осцилографа DS1054Z:
Смуга пропускання кількості каналів: 50 МГц,  4 каналу + зовнішній вхід синхронізації
Швидкість вибірки: 1 ГВ/с  (у реальному масштабі часу)
Швидке перетворення Фур'є для аналізу на частотній зоні (БПФ)
Обсяг пам'яті:  24 M точок/для одного каналу, 12 M точок/для двох каналів
Яскравий кольоровий дисплей 7" TFT WVGA роздільна здатність: 800 х 480 точок.


ТЕХНІЧНІ ХАРАКТЕРИСТИКИ  цифрового осцилографа Rigol DS1054Z:
Смуга пропускання/ швидкість наростання фронту імпульсу: 50 МГц/   < 7 нс
Кількість каналів: 4 каналу + EXtrg вхід зовнішньої синхронізації
Чутливість за вертикаллю: от 1 мВ/діл до 10 В/діл
Похибка вимірювань:  <3% (от 5 мВ/діл до 10 В/год);  <4% (от 5 мВ/дел до 2 мВ/дел)
Роздільна здатність за вертикаллю: 8 бит
Швидкість розгортання:  от 1 нс до 50 с/діл.



Вхідні параметри
Вхідний імпеданс: високоомний: 1 MОм±2%, 15pF ±3 pF
Режими входу:  AC, DC, GND
Максимальна вхідна напруга:  ± 300 В (х10) ампл., САТI, САТII
Корекція з поефіцієнту пробника: х0,1, х1,  х10,  х100,  х1000.



Система синхронізації
Режими синхронізації: авто, норм., поодиноке захоплення
Умови синхронізації: за рівнем, за параметром імпульсу, відео, по наростанню/спаду,  зовнішній запуск, SPI, I2C, RS232/UART (opt.)
Джерело синхронізації: СН1/CH2/СН3/CH4, зовнішній, зовнішній/5, AC лінійка живлення.



Система цифрової обробки
Тип вибірки:  у реальному часі, еквівалентна вибірка
Швидкість вибірки: 1 ГВ/с (СН1)/500 МВ/с (СН1/CH2) / 250МВ/с (СН1/CH2/СН3/CH4)
Детектування піків: 4 нс (детектування ширини імпульсів від 10 нс)
Обсяг пам'яті: 24 Мточек (СН1)/12 Мточек (СН1/CH2) / 3 Мточек (СН1/CH2/СН3/CH4)
Режим вибірки: пряма вибірка, реєстрація піків, усереднення
Усереднення: 4, 8, 16, 32, 64, 128, 256, 512, 1024
Алгоритм встановлення сигналу: sin (x)/x, роздільна здатність 8 бітів.



Система вимірювань і математичного оброблення
Автоматичні вимірювання:  частота, період, середній, пік-пік, циклічний RMS, мінімум, максимум, час наростання, час спаду, +ширина позитивного імпульсу, — ширина негативного імпульсу, затримка 1-2Rise, затримка 1-2Fall, + заповнення позитивного імпульсу, заповнення негативного імпульсу, Vbase, Vtop, Vmid, Vamp, напруга викидання, час викидання, середній період, період RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFR, LFF
Курсорні вимірювання    ручний режим встановлення курсорів, режим стеження (авто встановлення). delta-вимірювання
Функції математичні    додавання, віднімання, множення, ділення, БПФ
Швидке перетворення Фуріне: вікна: Хенінг, Хамінг, Блекмена, прямокутників.



Загальні характеристики
Дисплей: 7" (17,8 см) технологія TFT, підсвітка LCD, роздільна здатність  800 х 480 точек,  глибина кольору: 16 млн.
Контраст: регульований (16 рівнів)
Живлення: 120-240 В, 45-66 Гц, <50 Вт
Габарити: 360 (ширина) х 122  (глибина) х 160 (висота), маса: 3,2 кг.



Стандартна комплектація:
Цифровий осцилограф Hantek DS1054Z — 1 шт. Пробник 10:1 / 1:1 – 4 шт. Кабель живлення — 1шт. Кабель USB – 1 шт. Програмне забезпечення, посібник користувача, CD-disk — 1 шт. Гарантійний талон, 12 місяців — 1 экз.

У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.

Основні
ВиробникRIGOL
Користувацькі характеристики
кількість каналів4
об'єм пам'яті12 Мб
Смуга частот50 МГц
швидкість вибірки1 ГВ/с
