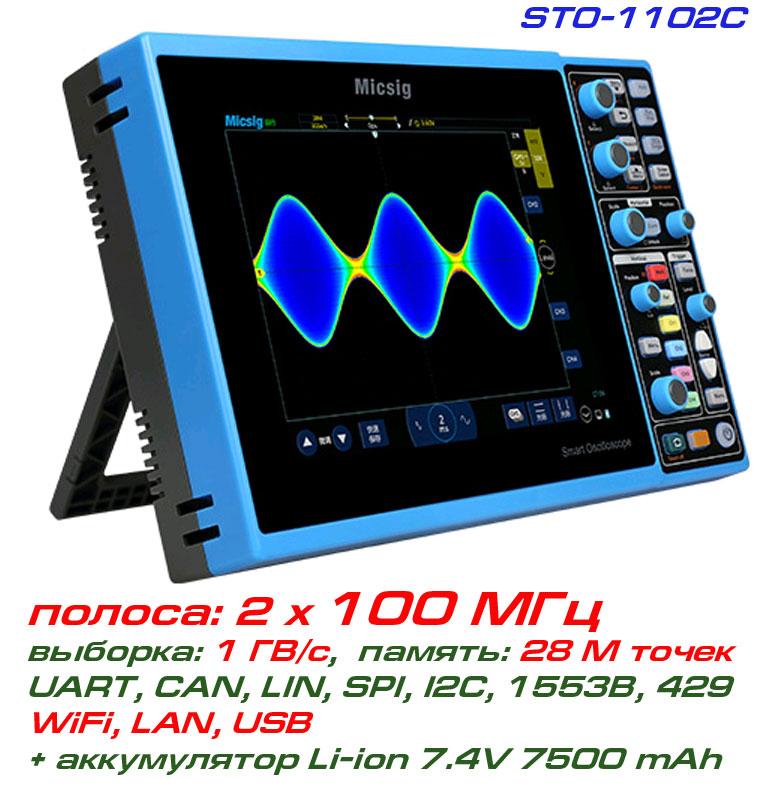

STO1102C осцилограф Micsig, 2 х 100 МГц

  • Немає в наявності
  • Код: micsig STO1102C

28 858 ₴

+380 (68) 197-93-75
  • +380 (95) 843-34-38
повернення товару протягом 14 днів за домовленістю
STO1102C осцилограф Micsig, 2 х 100 МГц
STO1102C осцилограф Micsig, 2 х 100 МГцНемає в наявності
28 858 ₴
+380 (68) 197-93-75
  • +380 (95) 843-34-38
Опис
Характеристики
Інформація для замовлення

STO1102C  -  2-канальний осцилограф виробництва компанії Micsig, має смугу 100 МГц, швидкість вибірки 1 ГВ/с, обсягом пам'яті: 28М точек.

Осцилограф STO1102C є одним із трьох функціональних осциллографів серії STO1000, , яка так само представляє еволюційне розвиток серії tBookmini TO1000. За всіх технічних переваг осциллографів tBookmini TO1000 перед конкурувальними моделями, сенсорний дисплей не повною мірою відповідав бажанням замовників зберегти традиційні органи керування осцилографом. Саме в серії STO1000 органічно поєднуються переваги сенсорного дисплея та наявності традиційних елементів керування: розгортки, посилення й керування курсорами.

Осцилограф STO1102C характеризується смугою пропускання 100 МГц і високою швидкістю вибірки в масштабі реального часу 1 ГВ/с,  великим обсягом пам'яті: 28 Мточекі обладнаний великим сенсорним дисплеєм. Наявність як дротові (USB, LAN, HDMI)  так і бездротового (Wi-Fi)  інтерфейсів забезпечує зручність під'єднання зовнішніх елементів керування, як-от клавіатури  і "миші",  долональних дисплеїв,  так і зовнішніх накопичувачів для зберігання великих обсягів даних.



Традиційною відмінністю осцилографів Micsig серії STO1000 є розширена функціональність системи синхронізації та декодування сигналів на шинах послідовного передавання даних: UART, SPI, I2C, CAN, LIN, зокрема і стандартів 1533B, 429 (стандарт використовується переважно для передавання даних в авіоніці). Осцилограф STO1102C характеризується низьким рівнем власних щумів, що важливо для ефективного аналізу слабких аналогових сигналів.

У стандартній комплектації осциллограф підтримує функції частотомера та фільтрів: низьких і високих частот. Наявність можливості аналізувати вплив фільтрів на досліджувані сигнали є важливим інструментом підвищення ефективності в розробці та відладку аналогових систем.



Модельний ряд портативних осциллографів серії micsig STO1000:

STO1102C  -  осцилограф 2 канали х 100МГц

STO1104C  -  осциллограф 4 каналу х 100МГц

STO1152C  -  осцилограф 2 канали х 150 МГц.



Купити портативний осцилограф STO1102C  можете в нашому інтернет-магазині cityset.com.ua.







Технічні особливості портативного осцилографа STO1102C:

Смуга пропускання осцилографа: 100 МГц x 2 канали
Швидкість вибірки:  1 ГВ/с  (у реальному масштабі часу)
Сенсорний дисплей 8" з високою роздільною здатністю 800 x 600 точок
Автоматичні та курсорні виміри
Обсяг пам'яті: 28 М точек.
Вбудована пам'ять 8 Гб для зберігання результатів вимірювань
Оновлена технологія цифрового фосфору з тепловою градацією інтенсивності частоти повторення форми сигналу
Низький рівень власних шумів, менш ніж 1 мВ/діл.
Розширена система синхронізації, декодування UART,SPI, I2C, CAN,LIN, 1533B.429 (опц).
Автономна робота від батареї Li-ion 7.4B  7500mA до 5-ти часов
Інтерфейси: USB,  LAN,  Wi-Fi, HDMI (опц).



Стандартна комплектація:

Портативний осциллограф micsig STO1102C - 1 шт.
Пробник осцилографічний P130A (200МГц)  - 2 шт.
Блок живлення - 1 шт.
Акумуляторна батарея Li-ion 7.4 V 7500mA - 1 шт. (опціонально)
Декодери UART, CAN, LIN, SPI, I2C, 1553B, 429 — опціонально.
Інтерфейс HDMI + кабель  – опціонально.
Сумка для зберігання й перенесення  - 1 шт. (опціонально)
Гарантійний талон - 36 місяців.



Осциллограф STO1102C располагая объемом памяти 28М точек обеспечивает отличное временное разрешение в режиме масштабирования осциллограмм.

Осцилограф STO1102C, маючи обсяг пам'яті 28М точок, забезпечує чудову часову роздільну здатність у режимі масштабування осцилограм.



Осциллограф STO1102C обеспечивает захват глитчей благодаря высокой скорости синхронизации

Висока швидкість захоплення осцилограм (80 тис. форм сигналів/сек) гарантує захоплення важковловимих сплесків або інших відхилень у встановленій формі сигналу



Micsig STO1102C в режиме декодирования

Функції декодування UART, CAN, LIN, SPI, I2C, 1553B, 429 (опц.)  пропонують швидкий і ефективний інструмент для  завдань налагодження та посиска проблем під час розроблення цифрових пристроїв. Результати декодування являють собою як у графічному, так і текстовому видах.





Осциллограф STO1102C предлагает пользователю 31 автоматических измерения

Осцилограф STO1102C реалізує автоматичні вимірювання (31 параметр)  які можуть виводитися під осцилограмою. Всі пропоновані параметри забезпечені інформативною піктограмою охопленої суть виконуваного вимірювання.





Осциллограф STO1102C предлагает самый удобный интерфейс для управления сохраненными файлами.

Керування збереженими даними: фотографіями, відео, опорними сигналами, текстовими масивами. Особливістю є візуалізація збереженої інформації, що зручно для її ідентифікації.







Осциллограф STO1102C в режиме сохранения результатов измерений



Вбудований 8 Гб обсяг пам'яті достачений для збереження не тільки фотографій екрана, осцилограм і результатів аналізу, а й для зберігання відео. Функції документування, збереження і виклику результатів вимірювань — максимально спрощені та зручні.







STO1102C, осциллограф Micsig, возможность контроля посредством сенсорного дисплея

Органи керування осцилографом STO1102 Micsig розташовані так, щоб забезпечити максимальну зручність налаштування й аналізу осцилограм.





STO1102C, осциллограф Micsig, вид со стороны входов

Зовнішній вигляд чотириканального осцилографа серії STO1000 з боку сигнальних інтерфейсів



У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.

Основні
ВиробникMicsig
Користувацькі характеристики
кількість каналів2
об'єм пам'яті28М точок
Смуга частот100 МГц
швидкість вибірки1 ГВ/с
