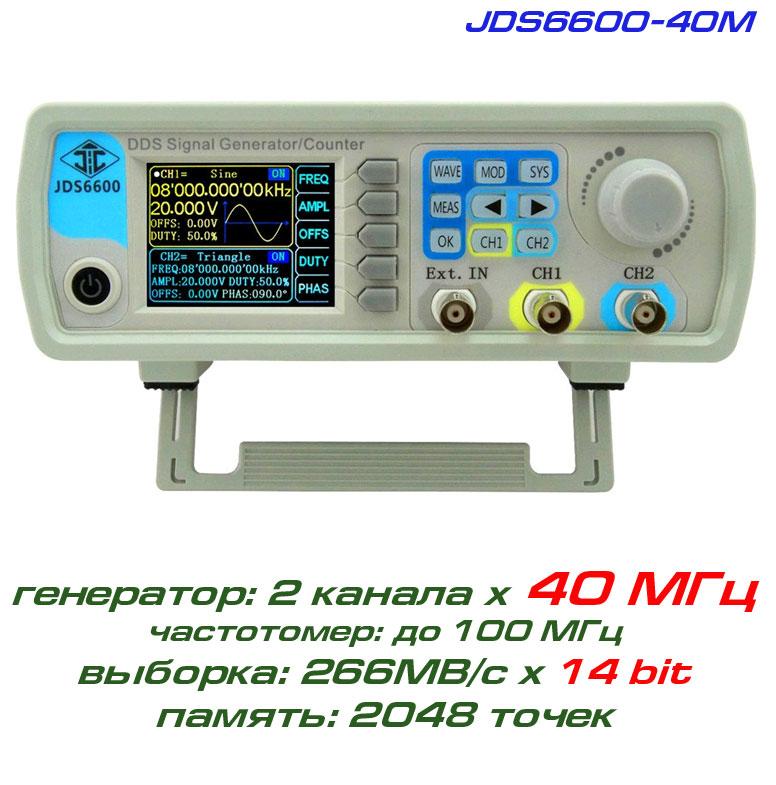

JDS6600-40M генератор сигналів DDS, 2 канали х 40 МГц

JDS6600-40M   — низькочастотний генератор довільних форм сигналів (смуга 40 МГц, 2 канали), виробництва компанії Juntek.

Генератор виготовлений черезехнології прямого цифрового синтезу (DDS) і забезпечує високі тимчасові та амплітудні характеристики сигналів, що генеруються. Обладнаний 14-бітним ЦАП зі швидкістю вибірки 266 МВ/с і пам'яттю 2048 точек (на осцилограму), є вбудований частотомір до 100 МГц із функцією рахунку імпульсів.   Вбудована пам'ять розрахована на 98 форм довільних форм сигналів, є встановлені форми: синус, прямокутник, імпульс, пила, напівхвиля, повна хвиля, експонента, зворотна експонента, мультитон, ЕКГ, трапеція, білий шум (Гауса).

Серія DDS-генераторів Juntek JDS6600-40M  складається з 5-ти однотипних моделей, що вирізняються тільки максимальною частотою генерації.

Модельний ряд серії 2-х канальних генераторів JDS6600:

JDS6600-15M  –  до 15 МГц, JDS6600-30M  –  до 30 МГц, JDS6600-40M  – до 40 МГц, JDS6600-50M  –  до 50 МГц, JDS6600-60M  –  до 60 МГц.

Технічні характеристики генераторів Juntek JDS6600-40M:

• Яскравий дисплей 2.4" TFT, роздільна здатність 320х240, що дає змогу одночасно спостерігати параметри каналів CH1 і CH2
• DDS-технологія цифрового синтезу, забезпечує генерацію стабільного сигналу з низьким рівнем спотворень
• Два повністю незалежні вихідних каналів, синхронізація зовнішнім сигналом і регульований фазовий зсув
• Максимальна вихідна частота (синусоїдального сигналу) до 40 МГц
• Роздільна здатність: 0,01 мкГц
• Вбудований частотомір: до 100 МГц
• Частота дискретизації: 266 МВ/с, роздільна здатність за амплітудою 14 бітів
• Обсяг пам'яті: 2048 точек
• Можливість збереження до 98 груп функцій/сигналів довільної форми: 34 групи попередньо встановлених сигналів і 64 групи користувацького сигналу
• Попередньо встановлені функції: синус, прямокутник, імпульс, пила, напівхвиля, повна хвиля, експонента, зворотна експонента, мультитон, ЕКГ, трапеція, білий шум (Гауса) та ін.
• Функція частотомера зі смугою до 100 МГц, що дає змогу вимірювати частоту сигналу, період, позитивну та відразливу тривалість імпульсу.
• Висока точність встановлення частоти до 20-6, дискретність встановлення 1,0 мкГц
• Жабливість імпульсного сигналу для кожного каналу може бути встановлена незалежно в межах від 0,1% до 99,9% з дискретністю 0,1%
• Висока роздільна здатність з амплітуди, дискретність встановлення амплітуди 1 мВ, діапазон вихідного сигналу становить від 0 до 20 В (подвійна амплітуда)
• Генератори цієї серії забезпечують лінійне та логарифмічне свіпування з періодом розгортки  от 0,01 з до 999,9 с
• Є можливість зміщення вихідного сигналу за рівнем у діапазоні від -9,99 В до 9,99 В із роздільною здатністю 0,01 В
• Функція редагування форм сигналів: користувач може створювати або редагувати форму сигналу на ПК і потім записати в пам'ять генератора
• Генерація імпульсних послідовностей: от 1 до 1048575 довільних імпульсів
• Можливість зберігати в пам'яті 100 груп параметрів, встановлених користувачем
• Система захисту виходів від короткого замикання: всі вихідні канали витримують коротке замикання до 60 с
• USB інтерфейс забезпечує під'єднання приладу до персонального комп'ютера для керування й передавання даних.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ серії генераторів JDS6600:
• Максимальна частота (синусоїда): 40 МГц
• Максимальна частота (меандр, трикутник): 10 МГц
• Максимальна частота (імпульс, TTL/CMOS, сигнал довільний. форми): 10 МГц
• Кількість каналів: 2 канали (CH1/CH2) + зовнішній вхід
• Швидкість вибірки: 266 МВ/сек
• Кількість точок у сигналі довільної форми: 2048точек
• Роздільна здатність за частотою: 1,0 мкГц
• Роздільна здатність по-вертикальному: 14 бітів
• Роздільна здатність за напругою: 1 мВ
• Амплітуда: < 10 МГц: 20 В, 10 - 20 МГц: 10 В, > 20 МГц: 5 В
• Вбудовані форми сигналу/функції:  встановлені форми сигналів (синус, прямокутник, імпульс, пила, білий шум (Гауса)) і 64 (включно з DC) користувацькими формами
• Вихідний імпеданс: 50 Ом ± 10%
• Частотомір: діапазон частот: від 0,01 Гц до 100 МГц
• Інтерфейси: стандарт USB, TTL, CMOS
• Габарити: 200 х 190 х 90 мм.

Стандартна комплектація:

• Генератор JDS6600-40M  - 1 шт.
• Кабель USB  - 1 шт.
• Кабель живлення — 1 шт.
• Кабель із BNC-роз'ємом — 1 шт.
• Кабель із BNC роз'ємом і "крокодилами" — 2 шт.
• Керівництво користувача — 1 екз.
• Гарантійний талон — 1 екз.

У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
