JDS6600-15M   — низькочастотний генератор довільних форм сигналів (смуга 15 МГц, 2 канали), виробництва компанії Juntek.



Генератор виготовлений черезехнології прямого цифрового синтезу (DDS) і забезпечує високі тимчасові та амплітудні характеристики сигналів, що генеруються. Обладнаний 14-бітним ЦАП зі швидкістю вибірки 266 МВ/с і пам'яттю 2048 точек (на осцилограму), є вбудований частотомір до 100 МГц із функцією рахунку імпульсів.   Вбудована пам'ять розрахована на 98 форм довільних форм сигналів, є встановлені форми: синус, прямокутник, імпульс, пила, напівхвиля, повна хвиля, експонента, зворотна експонента, мультитон, ЕКГ, трапеція, білий шум (Гауса).



Серія DDS-генераторів Juntek JDS6600-15M  складається з 5-ти однотипних моделей, що вирізняються тільки максимальною частотою генерації.



Модельний ряд серії 2-х канальних генераторів JDS6600:

JDS6600-15M  –  до 15 МГц, JDS6600-30M  –  до 30 МГц, JDS6600-40M  – до 40 МГц, JDS6600-50M  –  до 50 МГц, JDS6600-60M  –  до 60 МГц.


Технічні характеристики генераторів Juntek JDS6600-15M:

• Яскравий дисплей 2.4" TFT, роздільна здатність 320х240, що дає змогу одночасно спостерігати параметри каналів CH1 і CH2
 DDS-технологія цифрового синтезу, забезпечує генерацію стабільного сигналу з низьким рівнем спотворень
 Два повністю незалежні вихідних каналів, синхронізація зовнішнім сигналом і регульований фазовий зсув
 Максимальна вихідна частота (синусоїдального сигналу) до 15 МГц
 Роздільна здатність: 0,01 мкГц
 Вбудований частотомір: до 100 МГц
 Частота дискретизації: 266 МВ/с, роздільна здатність за амплітудою 14 бітів
 Обсяг пам'яті: 2048 точек
 Можливість збереження до 98 груп функцій/сигналів довільної форми: 34 групи попередньо встановлених сигналів і 64 групи користувацького сигналу
 Попередньо встановлені функції: синус, прямокутник, імпульс, пила, напівхвиля, повна хвиля, експонента, зворотна експонента, мультитон, ЕКГ, трапеція, білий шум (Гауса) та ін.
 Функція частотомера зі смугою до 100 МГц, що дає змогу вимірювати частоту сигналу, період, позитивну та відразливу тривалість імпульсу.
 Висока точність встановлення частоти до 20-6, дискретність встановлення 1,0 мкГц
 Жабливість імпульсного сигналу для кожного каналу може бути встановлена незалежно в межах від 0,1% до 99,9% з дискретністю 0,1%
 Висока роздільна здатність з амплітуди, дискретність встановлення амплітуди 1 мВ, діапазон вихідного сигналу становить від 0 до 20 В (подвійна амплітуда)
 Генератори цієї серії забезпечують лінійне та логарифмічне свіпування з періодом розгортки  от 0,01 з до 999,9 с
 Є можливість зміщення вихідного сигналу за рівнем у діапазоні від -9,99 В до 9,99 В із роздільною здатністю 0,01 В
• Функція редагування форм сигналів: користувач може створювати або редагувати форму сигналу на ПК і потім записати в пам'ять генератора
• Генерація імпульсних послідовностей: от 1 до 1048575 довільних імпульсів
• Можливість зберігати в пам'яті 100 груп параметрів, встановлених користувачем
• Система захисту виходів від короткого замикання: всі вихідні канали витримують коротке замикання до 60 с
• USB інтерфейс забезпечує під'єднання приладу до персонального комп'ютера для керування й передавання даних.



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ серії генераторів JDS6600:
• Максимальна частота (синусоїда): 15 МГц
• Максимальна частота (меандр, трикутник): 10 МГц
• Максимальна частота (імпульс, TTL/CMOS, сигнал довільний. форми): 10 МГц
• Кількість каналів: 2 канали (CH1/CH2) + зовнішній вхід
• Швидкість вибірки: 266 МВ/сек
• Кількість точок у сигналі довільної форми: 2048точек
• Роздільна здатність за частотою: 1,0 мкГц
• Роздільна здатність по-вертикальному: 14 бітів
• Роздільна здатність за напругою: 1 мВ
• Амплітуда: < 10 МГц: 20 В, 10 - 20 МГц: 10 В, > 20 МГц: 5 В
• Вбудовані форми сигналу/функції:  встановлені форми сигналів (синус, прямокутник, імпульс, пила, білий шум (Гауса)) і 64 (включно з DC) користувацькими формами
• Вихідний імпеданс: 50 Ом ± 10%
• Частотомір: діапазон частот: від 0,01 Гц до 100 МГц
• Інтерфейси: стандарт USB, TTL, CMOS
• Габарити: 200 х 190 х 90 мм.



Стандартна комплектація:

• Генератор JDS6600-15M  - 1 шт.
• Кабель USB  - 1 шт.
• Кабель живлення — 1 шт.
• Кабель із BNC-роз'ємом — 1 шт.
• Кабель із BNC роз'ємом і "крокодилами" — 2 шт.
• Керівництво користувача — 1 екз.
• Гарантійний талон — 1 екз.

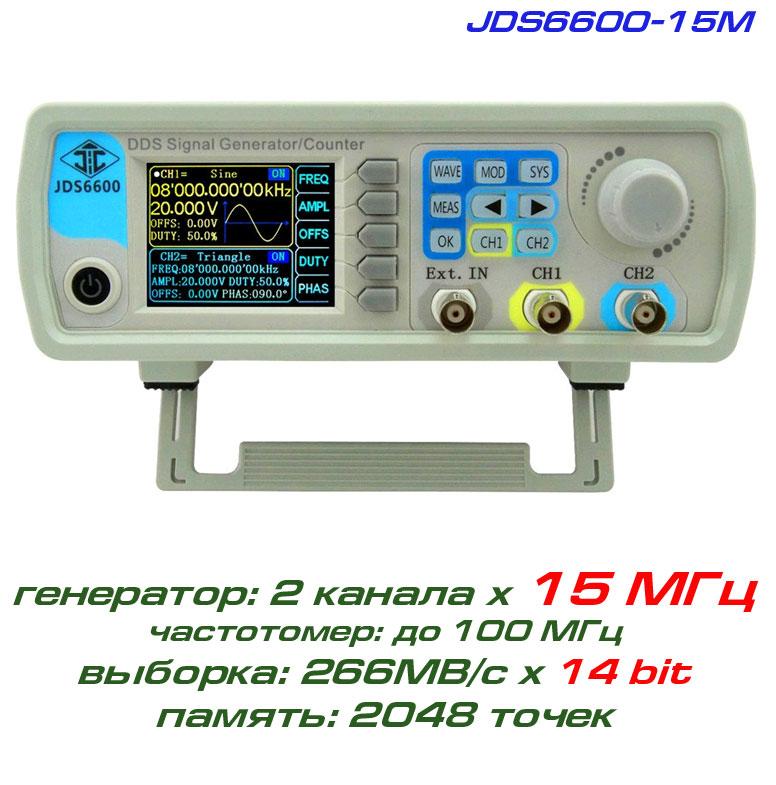

Внешний вид низкочастотного генератора Juntek JDS6600-15M





Программное обеспечение генератора JDS6600-15M

У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
