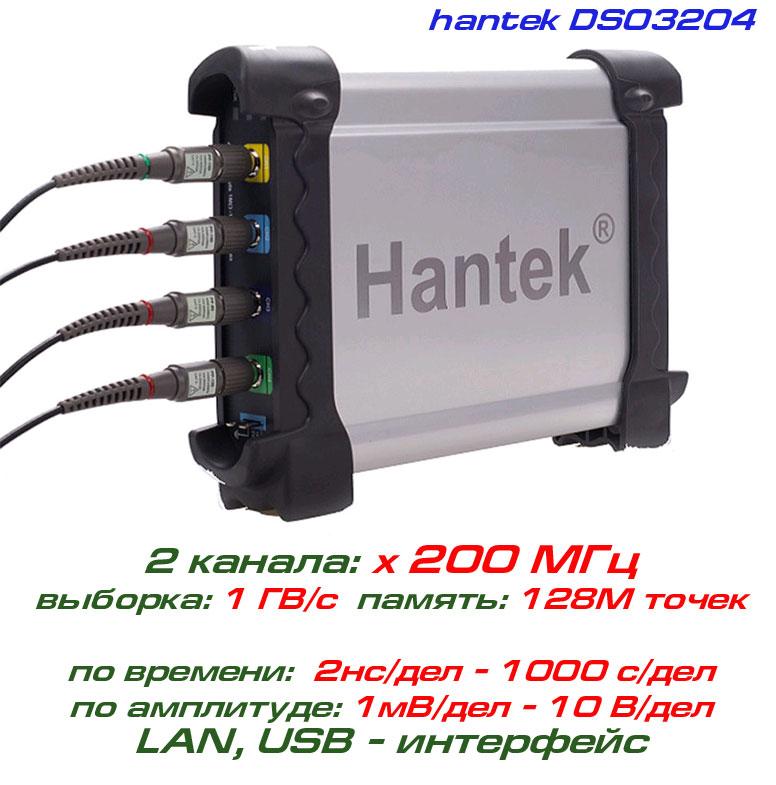

Hantek DSO3204 USB-осцилограф 4 х 200 МГц

Hantek DSO3204 -  4-канальний USB-осцилограф, виробництва компанії Hantek.

DSO3104  має смугу пропускання  4 х 200 МГц, обсяг пам'яті: 128М точек, висока швидкість вибірки: 1 ГВ/с.



Модельний ряд серії осциллографів Hantek DSO3000:  DSO3104 (4х100МГц), DSO3204 (4х200МГц), DSO3254 (4х250МГц).



Осцилограф Hantek DSO3204 працює під керуванням  Windows 10, Windows 8, Windows 7, Windows NT, Windows XP, VISTA. за стандартним інтерфейсом USB 2.0. До одного комп'ютера можна під'єднати кілька віртуальних осциллографів Hantek DSO, щоб легко розширювати канали.



ОСОБЛИВІСТЬ осцилофа hantek DSO3204:

• 4-канальний осциллограф  + тригер EXT 1CH.
• Глибина пам'яті: 128M точек, точне відтворення сигналу вибірки.
• Підтримка модуля PoE, віддаленого живлення та зв'язку.
• Висока вхідна чуттєвість: 1 мВ — 10 В/діл
• Функції промислового тестування PASS/FAIL, розширена система синхронізації, динамічне відстеження курсорів
• Функція безперервного запису та відтворення форми сигналу (ширина смуги запису 200 Гц)
• Частота дискретизації: 1 ГВ/с у реальному масштабі часу
• Діапазон вхідної напруги: до 400 В.
• Підтримка програмного забезпечення: Windows10, Windows 8, Windows 7
• Результати можуть бути передані в EXCEL, BMP, JPG як категорії часу та напруги.
• Більш ніж 20 різновидів функції автоматичного вимірювання, функція PASS/FAIL.
• Функції усереднення осцилограм, післясвічення, керування яскравістю, реверс, додавання, віднімання, множення, поділ, зображення XY.
• Функція аналізатора спектра (БПФ)
• Один комп'ютер може контролювати кілька осцилографів DSO3104A легко розширювати номер каналу.
• Підтримка протоколу SCPI.



Технічні особливості віртуального осцилографа hantek DSO3204:

• Смуга пропускання й кількість каналів: 200 МГц х 4 каналу, фронт наростання: 3,5 нс

• Імпеданс входу: 1МОм, 25пФ

• Швидкість вибірки (АЦП): 1 ГВ/с (у реальному масштабі часу)

• Розширений обсяг пам'яті: 128M точек.

• Чутливість за вертикаллю: 1 мВ/діл — 10 В/діл

• Развёртка во времени: 2 нс/діл — 1000 с/дел.

• Математичні операції: додавання, віднімання, множення, ділення, БПФ, інвертування

• Режим вимірювань, курсорні вимірювання, автоматичні вимірювання: Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle

• Режим зображення осцилограм: XY (для побудови фігур Лисажу), XT.

 Режим синхронізації: за рівнем, нахилом, шириною імпульсу, відео, тайм-аут

• Режими роботи курсорів: Cross, Trace, Horizontal, Vertical

• Аналізатор спектра (БПФ), вікна: прямокутні, Хеннінга, Хеммінгу, Блекмена

• Формати збереження: текстовий файл, графічний формат: jpg/bmp, файл MS excel/word.

• Габарити: 225мм x190мм x 45 мм, маса: 1,0 кг.

• Операційна система: Windows 10, Windows 8, Windows 7, Windows NT, Windows XP, VISTA.

• Джерело живлення: від 8 до 36 В.



Купити віртуальний осцилограф Hantek DSO3204 можете в нашому інтернет-магазині cityset.com.ua.



Стандартна комплектація:

• Віртуальний осцилограф Hantek DSO3204 - 1 шт.
• Пробники осцилографічні - 4 шт.
• Кабель USB - 1 шт.
• Програмне забезпечення, посібник користувача, CD-диск   - 1 шт.
• Гарантійний талон — 12 місяців







У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
