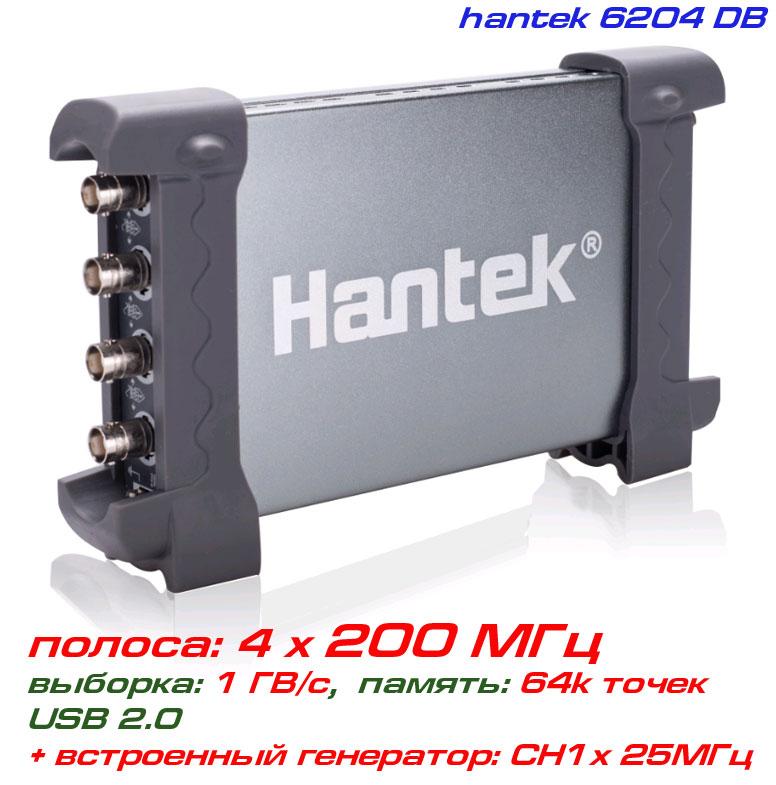

Hantek 6204BD USB-осцилограф 4 х 200 МГц, + AWG 25 МГц

  • Немає в наявності
  • Код: 6204bd Hantek

18 800 ₴

+380 (68) 197-93-75
  • +380 (95) 843-34-38
повернення товару протягом 14 днів за домовленістю
Hantek 6204BD USB-осцилограф 4 х 200 МГц, + AWG 25 МГц
Hantek 6204BD USB-осцилограф 4 х 200 МГц, + AWG 25 МГцНемає в наявності
18 800 ₴
+380 (68) 197-93-75
  • +380 (95) 843-34-38
Опис
Характеристики
Інформація для замовлення

Hantek 6204BD -  4-канальний USB-осцилограф, виробництва компанії Hantek. Hantek 6204BD має смугу пропускання  4 х 200 МГц, обсяг пам'яті: 64 тис. точок, висока швидкість вибірки: 1 ГВ/с. Особливістю серії BD є вбудований функціональний генератор AWG до 25 МГц.



Модельний ряд серії осциллографів Hantek 6004BD:  6074BD (4х70МГц), 6104BD (4х100МГц), 6204BD (4х200МГц), 6254BD (4х250МГц).



Осцилограф Hantek 6204BD працює під керуванням  Windows 10, Windows 8, Windows 7, Windows NT, Windows XP, VISTA. за стандартним інтерфейсом USB 2.0

До одного комп'ютера можна під'єднати кілька віртуальних осциллографів Hantek DSO, щоб легко розширювати канали.



ОСОБЕННОСТЬ осциллогафа hantek 6204BD:

Вбудований генератор 12-біт, 200 МВ/з довільних форм сигналів
Швидкість схоплення: 1 ГВ/с, вхідна чутливість: 2 мВ — 10 В/діл
Обсяг пам'яті: 64 к точок, сегментація пам'яті: 80,000 сегментів.
Функції промислового тестування: Pass/Fail test
Збереження результатів вимірювання, формати: EXCEL, BMP, JPG.
Понад 20 параметрів автоматичних вимірювань.
Математичні функції: додавання, віднімання, множення, ділення, БПФ (FFT).



Технічні особливості віртуального осцилографа hantek 6204BD:

Смуга пропускання й кількість каналів: 200 МГц х 4 каналу

Імпеданс входу: 1МОм, 25пФ

Швидкість вибірки (АЦП): 1 ГВ/с (у реальному масштабі часу)

Розширений обсяг пам'яті: 64 тис. точок.

Чутливість за вертикаллю: 2 мВ/діл — 10 В/діл

Развёртка во времени: 2 нс/діл — 1000 с/дел.

Математичні операції: додавання, віднімання, множення, ділення, БПФ, інвертування

Режим вимірювань, курсорні вимірювання, автоматичні вимірювання: Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle

• Режим зображення осцилограм: XY (для побудови фігур Лисажу), XT.

 Режим синхронізації: за рівнем, альтернативною, ширина імпульсу, відео

Режими роботи курсорів: Cross, Trace, Horizontal, Vertical

Аналізатор спектра (БПФ).

Формати збереження: текстовий файл, графічний формат: jpg/bmp, файл MS excel/word.

Габарити: 175 мм x105мм x 35 мм, маса: 0,9 кг.

Операційна система: Windows 10, Windows 8, Windows 7, Windows NT, Windows XP, VISTA.



Вбудований генератор AWG (одноканальний):
Діапазон частот:  DC — 25 МГц
Частота вибірки: 200 МВ/с
Роздільна здатність по вертикалі: 12 бітів
Об'єм пам'яті: 2к точок
Амплітуда: ±3.5 В, струм: до 50 мА
Вихідний імпеданс: 50 Ом
Гармонійні спотворення: -50dBc(1KHz),  -40dBc(10KHz)



Купити віртуальний осцилограф Hantek 6204BD  можете в нашому інтернет-магазині cityset.com.ua.



Стандартна комплектація:

Віртуальний осцилограф Hantek 6204BD - 1 шт.
Пробники осцилографічні - 4 шт.
Кабель USB - 1 шт.
Кабель BNC-BNC   - 1 шт.
Програмне забезпечення, посібник користувача, CD-диск   - 1 шт.
Гарантійний талон — 12 місяців



Подключение виртуального осциллографа hantek 6204BD





У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.

Основні
ВиробникHantek
Користувацькі характеристики
кількість каналів4
об'єм пам'яті64kb
Смуга частот200 МГц
швидкість вибірки1 ГВ/с
  • Ціна: 18 800 ₴
