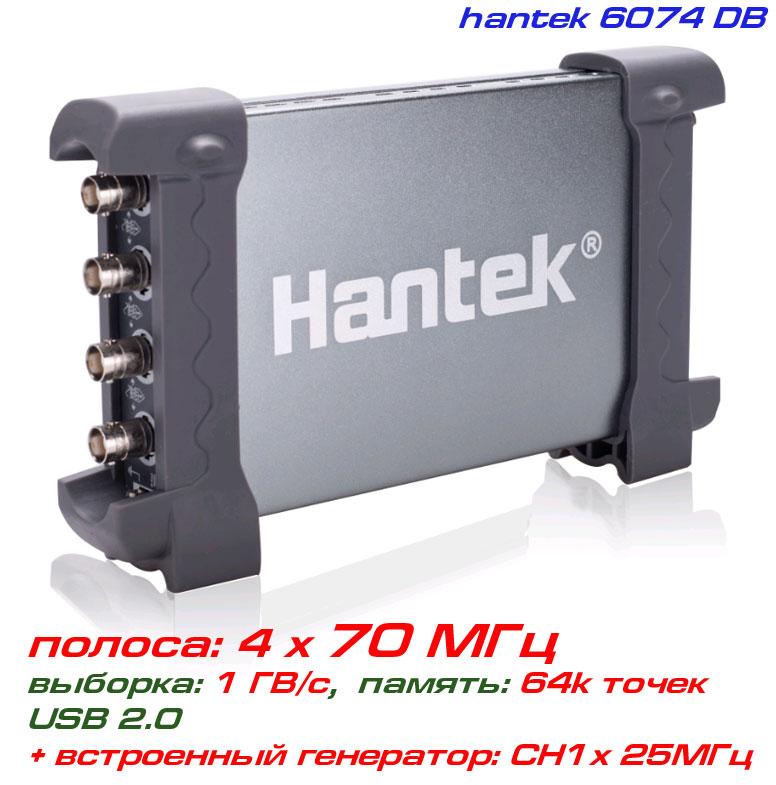

Hantek 6074BD USB-осцилограф 4 х 70 МГц, + AWG 25 МГц

Hantek 6074BD -  4-канальний USB-осцилограф, виробництва компанії Hantek. Hantek 6074BD має смугу пропускання  4 х 70 МГц, обсяг пам'яті: 64 тис. точок, висока швидкість вибірки: 1 ГВ/с. Особливістю серії BD є вбудований функціональний генератор AWG до 25 МГц.



Модельний ряд серії осциллографів Hantek 6004BD:  6074BD (4х70МГц), 6104BD (4х100МГц), 6204BD (4х200МГц), 6254BD (4х250МГц).



Осциллограф Hantek 6074BD працює під керуванням  Windows 10, Windows 8, Windows 7, Windows NT, Windows XP, VISTA. за стандартним інтерфейсом USB 2.0

До одного комп'ютера можна під'єднати кілька віртуальних осциллографів Hantek DSO, щоб легко розширювати канали.



ОСОБЕННОСТЬ осциллогафа hantek 6074BD:

• Вбудований генератор 12-біт, 200 МВ/з довільних форм сигналів
• Швидкість схоплення: 1 ГВ/с, вхідна чутливість: 2 мВ — 10 В/діл
• Обсяг пам'яті: 64 к точок, сегментація пам'яті: 80,000 сегментів.
• Функції промислового тестування: Pass/Fail test
• Збереження результатів вимірювання, формати: EXCEL, BMP, JPG.
• Понад 20 параметрів автоматичних вимірювань.
• Математичні функції: додавання, віднімання, множення, ділення, БПФ (FFT).



Технічні особливості віртуального осцилографа hantek 6074BD:

• Смуга пропускання й кількість каналів: 70 МГц х 4 каналу

• Імпеданс входу: 1МОм, 25пФ

• Швидкість вибірки (АЦП): 1 ГВ/с (у реальному масштабі часу)

• Розширений обсяг пам'яті: 64 тис. точок.

• Чутливість за вертикаллю: 2 мВ/діл — 10 В/діл

• Развёртка во времени: 2 нс/діл — 1000 с/дел.

• Математичні операції: додавання, віднімання, множення, ділення, БПФ, інвертування

• Режим вимірювань, курсорні вимірювання, автоматичні вимірювання: Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle

• Режим зображення осцилограм: XY (для побудови фігур Лисажу), XT.

 Режим синхронізації: за рівнем, альтернативною, ширина імпульсу, відео

• Режими роботи курсорів: Cross, Trace, Horizontal, Vertical

• Аналізатор спектра (БПФ).

• Формати збереження: текстовий файл, графічний формат: jpg/bmp, файл MS excel/word.

• Габарити: 175 мм x105мм x 35 мм, маса: 0,9 кг.

• Операційна система: Windows 10, Windows 8, Windows 7, Windows NT, Windows XP, VISTA.



Вбудований генератор AWG (одноканальний):
• Діапазон частот:  DC — 25 МГц
• Частота вибірки: 200 МВ/с
• Роздільна здатність по вертикалі: 12 бітів
• Об'єм пам'яті: 2к точок
• Амплітуда: ±3.5 В, струм: до 50 мА
• Вихідний імпеданс: 50 Ом
• Гармонійні спотворення: -50dBc(1KHz),  -40dBc(10KHz)



Купити віртуальний осцилограф Hantek 6074BD  можете в нашому інтернет-магазині cityset.com.ua.



Стандартна комплектація:

• Віртуальний осцилограф Hantek 6074BD - 1 шт.
• Пробники осцилографічні - 4 шт.
• Кабель USB - 1 шт.
• Кабель BNC-BNC   - 1 шт.
• Програмне забезпечення, посібник користувача, CD-диск   - 1 шт.
• Гарантійний талон — 12 місяців







У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
