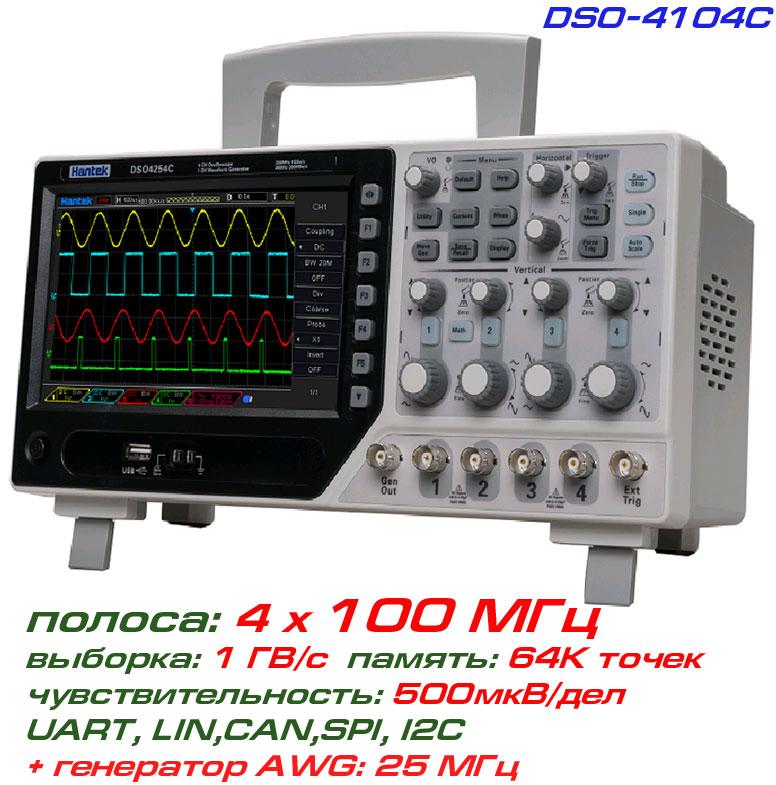

DSO4104C осциллограф 4 х 100 МГц

DSO4104C - чотириканальний цифровий осцилограф із вбудованим генератором, має смугою 100 МГц, швидкістю вибірки 1 ГВс, і пам'яттю 64 к точок, виробництва компанії HANTEK. Представляє серію осциллографів, що складається з чотирьох моделей, що відрізняються тільки смугою пропускання: DSO4084C (4х80МГц), DSO4104C (4х100МГц), DSO4204C (4х200МГц), DSO4254C (4х250МГц).

Функціональність осцилографа Hantek DSO4104C охоплює як базові, так і додаткові функції, які забезпечують ефективність виконання завдань розроблення та аналізу електронних систем. Інтерфейс керування й меню осцилографа пропрацьовані інтуїтивно зрозумілі та гармонійно розташовані.  Для зручності аналізу реалізовані як курсорні, так і автоматичні вимірювання. Курсорні вимірювання представлені двома курсорами: амплітудними або тимчасовими,  з показом як поточних значень, так і різності, а для тимчасових маркерів періоду та відповідної частоти. Автоматичні вимірювання представлені 32 різними параметрами (підробніше нижче).



Осцилограф DSO4104C обладнаний одноканальним генератором сигналів зі смугою до 25 МГц, що дає змогу відтворювати сигнали синусоїдальної прямокутної, трикутної, експонента. Роздільна здатність генератора з амплітуде: 12 бітів, за частотою 0,001 Гц.

Важлива особливість осцилографів DSO4104С збільшена чутливість дає змогу реалізувати посилення від 500 мкВ/діл, а також розширена система синхронізації, яка містить захоплення на шинах: UART, LIN, CAN, SPI, I2C.

Для додаткового аналізу реалізовані математичні функції: додавання, множення, віднімання і ділення, за потреби дослідження сигналу в частотній зоні буде зручним функція розкладання сигналу в ряд Фур'є (БПФ-швидке перетворення Фур'є). У режимі БЖФ обробляється масив з 1024 точок, інформація про частотний спектр з'являється вікнами: Хенінг, Хамінга, Блекмена та прямокутників. У режимі частотного аналізу застосовні функції настроювання спектрограми, можливе її масштабування і застосування курсорних вимірювань. Оскільки осцилограф 2-канальний, тобто режим представлення осцилограм у режимі YX.

Для розв'язання завдань промислового тестування за маскою,  реалізована відповідна функція (Pass/Fail).

Осцилограф DSO4104С обладнаний яскравим кольоровим дисплеєм із роздільною здатністю 800х480 пікселів, діагоналлю 7 дюймів, у режимі масштабування осцилограми дисплей обробляється двома вікнами для зручності вибору та масштабування чарівної ділянки осцилограми.

Осцилограф обладнаний інтерфейсами USB Host (для під'єднання зовнішнього накопичувача) і USB Device (для віддаленого керування осцилографом із ПК)



Купити цифровий осцилограф DSO4104С можете в нашому інтернет-магазині cityset.com.ua.



ОСОБЛИВОСТІ осцилографа DSO4104С:
• Смуга пропускання кількості каналів: 100 МГц  4 каналу + зовнішній вхід синхронізації
• Швидкість вибірки: 1 ГВ/с  (у реальному масштабі часу), еквівалентна вибірка: 25 ГВ/с
• Висока чутливість: 500 мкВ/діл.
• Захоплення сигналів на шинах: UART, LIN, CAN, SPI, I2C.
• Яскравий кольоровий дисплей 7" TFT WVGA роздільна здатність: 800 х 480 точок.



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ  цифрового осцилографа Hantek DSO-4104С:
• Смуга пропускання/ швидкість наростання фронту імпульсу: 100 МГц/ < 4,4 нс
• Кількість каналів: 4 канали + EXtrg вхід зовнішньої синхронізації
• Похибка вимірювань:  <3% (от 5 мВ/діл до 10 В/год);  <4% (от 0,5 мВ/діл до 5 мВ/дел)
• Швидкість розгортання:  от 2 нс до 100 с/діл.

• Чутливість за вертикаллю:
від 500 мкВ/діл. до 20 мВ/діл. зміщення: ±400 мВ
від 50 мВ/діл. до 200 мВ/діл. зміщення: ±2 В
від 500 мВ/діл. до 2 В/ді. зміщення: ±40 В
від 5 В/діл. до 10 В/ді. зміщення: ±50 В

Вхідні параметри
• Вхідний імпеданс: високоомний: 1 MОм±2%, 20 pF ±3 pF
• Режими входу:  AC, DC, GND
• Максимальна вхідна напруга:  ± 300 В (х10) ампл., САТI, САТII
• Корекція з поефіцієнту пробника: х1,  х10,  х100,  х1000.



Система синхронізації
• Режими синхронізації: авто, норм., поодиноке захоплення
• Умови синхронізації (14 режимів): за рівнем, за параметром імпульсу, відео, параметрами спаду, наростанням/спаду,  зовнішній запуск, вікно, UART, LIN, CAN, SPI, I2C.
• Джерело синхронізації: СН1/CH2, СН3/CH4, зовнішній, зовнішній/5, AC лінійка живлення.



Система цифрової обробки
• Тип вибірки:  у реальному часі, еквівалентна вибірка
• Швидкість вибірки: 1 ГВ/с (СН1)/500 МВ/с (СН1/CH2)
• Еквівалентна швидкість вибірки: 25 ГВ/с
• Обсяг пам'яті:  40 тыс. точек
• Режим вибірки: пряма вибірка, реєстрація піків, усереднення, режим підвищеної роздільної здатності
• Усереднення: 4, 8, 16, 32, 64, 128
• Алгоритм встановлення сигналу: sin (x)/x.



Система вимірювань і математичного оброблення
• Автоматичні вимірювання:  частота, період, середній, пік-пік, циклічний RMS, мінімум, максимум, час наростання, час спаду, +ширина позитивного імпульсу, — ширина негативного імпульсу, затримка 1-2Rise, затримка 1-2Fall, + заповнення позитивного імпульсу, заповнення негативного імпульсу, Vbase, Vtop, Vmid, Vamp, напруга викидання, час викидання, середній період, період RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFR, LFF
• Курсорні виміри: ручний режим встановлення курсорів, режим стеження (авто встановлення). delta-вимірювання
• Функції математичні: додавання, віднімання, множення, ділення, БПФ
• Швидке перетворення Фуріне: кількість точок у аналізі: 1024, вікна: Хенінг, Хамінга, Блекмена, прямокутників.



Захоплення на шинах даних:
UART Trigger: условия: Start, Stop, Data, Parity Error, COM Error
джерело (RX/TX): CH1~CH4, формат: Hex,  умови: <, >, ≠, =
тривалість даних: 1 byte, 5 bit, 6 bit, 7 bit, 8 bit
перевірка: None, Odd, Even, уровни: High, Low
швидкість (Selectable)    110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s
швидкість  (Custom)    300bit/s~334000bit/s
LIN Trigger: умови:  Interval Field, Sync Field, Id field, Sync Id Error, Identifier, Id and Data
джерело CH1~CH4, формат: Hex, швидкість  (Selectable) : 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s
швидкість (Custom): 300bit/s~334000bit/s
CAN Trigger: умови: Start Bit, Remote Frame, Data Frame Id, Frame Id, DataFrame Id A, Error Frame, All Error, Ack Error, Overload Fram
джерело: CH1~CH4, формат: Hex, швидкість: 10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000
швидкість (користувацький): 5kbit/s~1Mbit/s
SPI Trigger: джерело (CS/CLK/Data): CH1~CH4,формат: Hex, тривалість: 4, 8, 16, 24, 32
IIC Trigger: джерело (SDA/SCL): CH1~CH4, формат: Hex, индекс:  0~7, умови захоплення: Start, Stop, No Ack, Address, Data, Restart.



Генератор AWG (одноканальний)
• Частота генерації та форми сигналів: синус: 0.1 Гц — 25 МГц, меандр: 0.1 Гц — 10 МГц, трикутник: 0.1 Гц — 1 МГц, EXP: 0.1 Гц – 5 МГц
• Амплітуда: 5 мВ – 3,5 В (навантаження 50 Ом), 10 мВ — 7 В (високий імпеданс)
• Частотна роздільна здатність: 0.001 Гц
• Обсяг пам'яті: 4K точок
• Вертикальна роздільна здатність: 12 бітів
• Частотна стабільність:   <30ppm
• Видимий імпеданс: 50 Ом.



Загальні характеристики
• Дисплей: 7" (17,8 см) технологія TFT, підсвітка LCD, роздільна здатність  800 х 480 точек,  глибина кольору: 64 тыс.
• Контраст: регульований (16 рівнів)
• Живлення: 120-240 В, 45-66 Гц, <30 Вт
• Габарити: 318 (ширина) х 110 (глубина) х 150 (висота), маса: 2,9 кг.



Стандартна комплектація:
• Цифровий осцилограф Hantek DSO4104С – 1 шт. • Пробник осцилографічний з ділником – 4 шт.
• Кабель живлення — 1шт. • Кабель USB – 1 шт.
• Програмне забезпечення, посібник користувача, CD-disk — 1 шт.
• Гарантійний талон, 12 місяців — 1 экз.



DSO4104С – реалізація функції масштабування осцилограми.



DSO4104С: реалізація функції обмеження смуги пропускання.



Функція синхронізації сигналу UART за вибраними умовами захоплення осцилографом DSO4104С.
