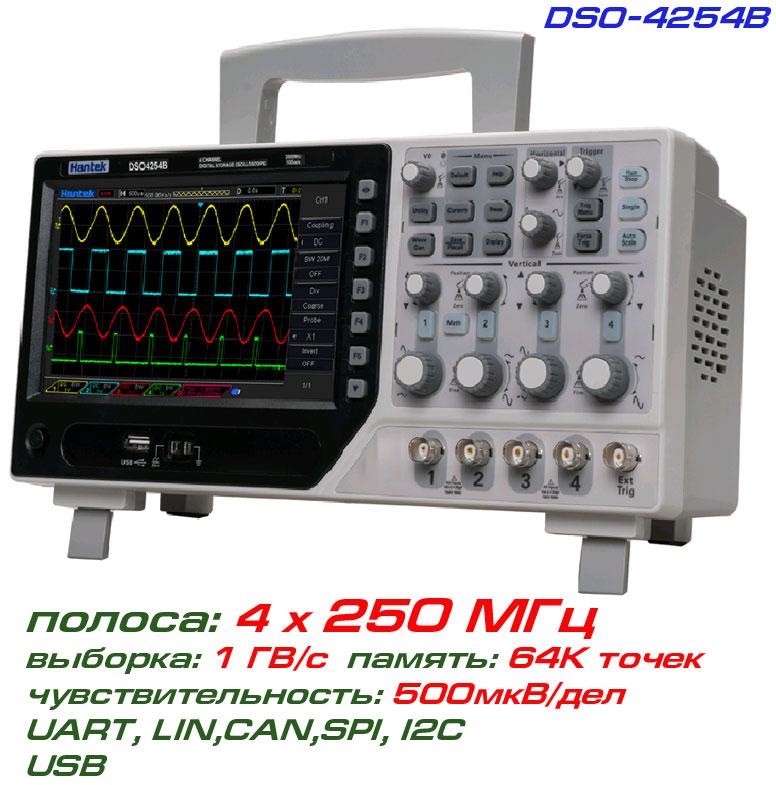

DSO4254B осцилограф 4 х 250 МГц

  • Немає в наявності
  • Код: DSO4254B

19 200 грн.

+380681979375
  • +380958433438
повернення товару протягом 14 днів за домовленістю
DSO4254B осцилограф 4 х 250 МГц
Немає в наявностіDSO4254B осцилограф 4 х 250 МГц
19 200 грн.
+380681979375
  • +380958433438
Опис
Характеристики
Інформація для замовлення

DSO4254B - чотирьохканальний цифровий осцилограф з смугою 250 МГц, швидкістю вибірки 1 Гвп, і пам'яттю 64к точок, виробництва компанії HANTEK. Представляє серію осцилографів складається з чотирьох моделей, що відрізняються тільки смугою пропускання: DSO4084B (4х80МГц), DSO4104B (4х100МГц), DSO4204B (4х200МГц), DSO4254B (4х250МГц).

Функціональність осцилографа Hantek DSO4204B охоплює як основні так і додаткові функції які забезпечують ефективність вирішення завдань розробки і аналізу електронних систем. Інтерфейс управління і меню осцилографа опрацьовані інтуїтивно зрозумілі і гармонійно розташовані. Для зручності аналізу реализаваны як курсорні так і автоматичні вимірювання. Курсорні вимірювання предвставлены двома курсором: амплітудними або тимчасовими, з відображенням як поточних значень так і різниці, а для часових маркерів періоду і відповідної частоти. Автоматичні вимірювання представлені 32-ма різними параметрами (докладніше нижче).

Важлива особливість осцилографів DSO4254B збільшена чутливість дозволяє реалізувати посилення від 500мкВ/справ, а також розширена система синхронізації яка включає захоплення на шинах: UART, LIN, CAN, SPI, I2C.

Для додаткового аналізу реалізовані математичні функції: додавання, множення, віднімання і ділення, при необхідності дослідження сигналу в частотній області буде зручна функція розкладання сигналу в ряд Фур'є (ШПФ-швидке перетворення Фур'є). В режимі ШПФ обробляється масив з 1024 точок, інформація про частотному спектрі предсталяется вікнами: Хенинга, Хаминга, Блекмена і прямокутників. В режимі частотного аналізу застосовні функції налаштування спектрограми можливо її масштабування і застосування курсорних вимірювань. Так як осцилограф 2-х канальний, тобто подання осцилограм в режимі YX.

Для вирішення завдань промислового тестування по масці, реалізована відповідна функція (Pass/Fail).

Осцилограф DSO4254B оснащений яскравим кольоровим дисплеєм з роздільною здатністю 800х480 пікселів, з діагоналлю 7 дюймів, в режимі масштабування осцилограми дисплей розправиться двома вікнами для зручності вибору і масштабування цікавить ділянки осцилограми.

Осцилограф оснащений інтерфейсами USB Host для підключення зовнішнього накопичувача) і USB Device (для віддаленого керування осцилографом з ПК)



Купити цифровий осцилограф DSO4254B можете в нашому інтернет магазині cityset.com.ua.



ОСОБЛИВОСТІ осцилографа DSO4254B:
Смуга пропускання кількість каналів: 250 МГц, 4 канали + зовнішній вхід синхронізації
Швидкість вибірки: 1 ГВ/с (в реальному масштабі часу), еквівалентна вибірка: 25 ГВ/с
Висока чутливість: 500 мкВ/справ.
Захоплення сигналів на шинах: UART, LIN, CAN, SPI, I2C.
Яскравий кольоровий дисплей 7" WVGA TFT роздільна здатність: 800 х 480 пікселів.


ТЕХНІЧНІ ХАРАКТЕРИСТИКИ цифрового осцилографа Hantek DSO-4254B:
Смуга пропускання / швидкість наростання фронту імпульсу: 250 МГц / < 1.4 нс
Кількість каналів: 4 канали + EXtrg вхід зовнішньої синхронізації
Похибка вимірів: <3% (від 5 мВ/справ до 10 В/справ); <4% (від 0,5 мВ/справ до 5 мВ/справ)
Швидкість розгортки: від 2 нс до 100 з/справ.

Чутливість по вертикалі:
від 500 мкВ/справ. до 20 мВ/справ. зміщення: ±400 мВ
від 50 мВ/справ. до 200 мВ/справ. зміщення: ±2 В
від 500 мВ/справ. до 2 В/справ. зміщення: ±40
від 5 В/справ. до 10 В/справ. зміщення: ±50

Вхідні параметри
Вхідний імпеданс: високоомний: 1 МОм±2%, 20 pF ±3 pF
Режими входу: AC, DC, GND
Максимальна вхідна напруга: ± 300 В (х10) ампл., САТІ, САТІІ
Корекція за поэффициенту пробника: х1, х10, х100, х1000.



Система синхронізації
Режими синхронізації: авто, норм., одиничний захоплення
Умови синхронізації (14 режимів): за рівнем, за параметром імпульсу, відео, параметрами спаду, за наростання/спаду, зовнішній запуск, вікна, UART, LIN, CAN, SPI, I2C.
Джерело синхронізації: СН1/CH2, СН3/CH4, зовнішній, зовнішній / 5, AC лінія живлення.



Система цифрової обробки
Тип вибірки: у реальному часі, еквівалентна вибірка
Швидкість вибірки: 1 ГВ/з (СН1) / 500 МВ/с (СН1/CH2)
Еквівалентна швидкість вибірки: 25 ГВ/с
Об'єм пам'яті: 40 тис. точок
Режим вибірки: пряма вибірка, реєстрація піків, усереднення, режим підвищеного дозволу
Усереднення: 4, 8, 16, 32, 64, 128
Алгоритм відновлення сигналу: sin(x)/x.



Система вимірювань та математичної обробки
Автоматичні вимірювання: частота, період, середня, пік-пік, циклічний RMS, мінімум, максимум, час наростання, час спаду, +ширина позитивного імпульсу, - ширина негативного імпульсу, затримка 1-2Rise, затримка 1-2Fall, +заповнення позитивного імпульсу, -заповнення негативного імпульсу, Vbase, Vtop, Vmid, Vamp, напруга викиду, час викиду, середній період, період RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF
Курсорні вимірювання: ручний режим установки курсорів, режим стеження (авто установка). delta-вимірювання
математичні Функції: додавання, віднімання, множення, ділення, БПФ
Швидке перетворення Фур'є: кількість точок в аналізі: 1024, вікна: Хенинга, Хаминга, Блекмена, прямокутників.



Захоплення на шинах даних:


UART Trigger: умови: Start, Stop, Data, Parity Error, Error COM
джерело (RX/TX): CH1~CH4, формат: Hex, умови: <, >, ≠, =
тривалість даних: 1 byte, 5 bit, 6 bit, 7 bit, 8 bit
перевірка: None, Odd, Even, рівні: High, Low
швидкість (Selectable) 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s
швидкість (Custom) 300bit/s~334000bit/s
LIN Trigger: умови: Interval Field, Sync Field, Id field, Sync Id Error, Identifier, Id and Data
джерело CH1~CH4, формат: Hex, швидкість (Selectable) : 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s
швидкість (Custom): 300bit/s~334000bit/s
CAN Trigger: умови: Start Bit, Remote Frame, Data Frame Id, Frame Id, DataFrame Id A, Frame Error, All Error, Ack Error, Overload Fram
джерело: CH1~CH4, формат: Hex, швидкість : 10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000
швидкість (користувацький): 5kbit/s~1Mbit/s
SPI Trigger: джерело (CS/CLK/Data): CH1~CH4,формат: Hex, тривалість: 4, 8, 16, 24, 32
IIC Trigger: джерело (SDA/SCL): CH1~CH4, формат: Hex, індекс: 0~7, умови захоплення: Start, Stop, No Ack, Address, Data, Restart



Загальні характеристики
Дисплей: 7" (17,8 см) технологія TFT, підсвічування LCD, дозвіл 800 х 480 пікселів, глибина кольору: 64 тис.
Контраст: регульований (16 рівнів)
Харчування: 120-240 В, 45-66 Гц, <30 Вт
Габарити: 318 (ширина) х 110 (глибина) х 150 (висота), маса: 2,9 кг



Стандартна комплектація:
Цифровий осцилограф Hantek DSO4254B – 1 шт. Пробник осцилографічний з дільником – 4 шт.
Кабель живлення – 1шт. USB-Кабель – 1 шт.
Програмне забезпечення, керівництво користувача, CD-disk – 1 шт.
Гарантійний талон, 12 місяців – 1 екз.



DSO4254B Hantek – реалізація функції масштабування осцилограми.

DSO4254B – реалізація функції масштабування осцилограми.



Hantek DSO4254B: реалізація функції обмеження смуги пропускання.

DSO4254B: реалізація функції обмеження смуги пропускання.



Функція захоплення сигналів на шині UART за заданим умовам захоплення осцилографом DSO4254B.

Функція синхронізації сигналу UART за обраним умовам захоплення осцилографом DSO4254B.



У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого спеціаліста за вказаними вище телефонами.

Основні
Виробник  Hantek
Користувацькі характеристики
кількість каналів4
об'єм пам'яті64 кб
Смуга частот250 МГц
швидкість вибірки1 ГВ/с
