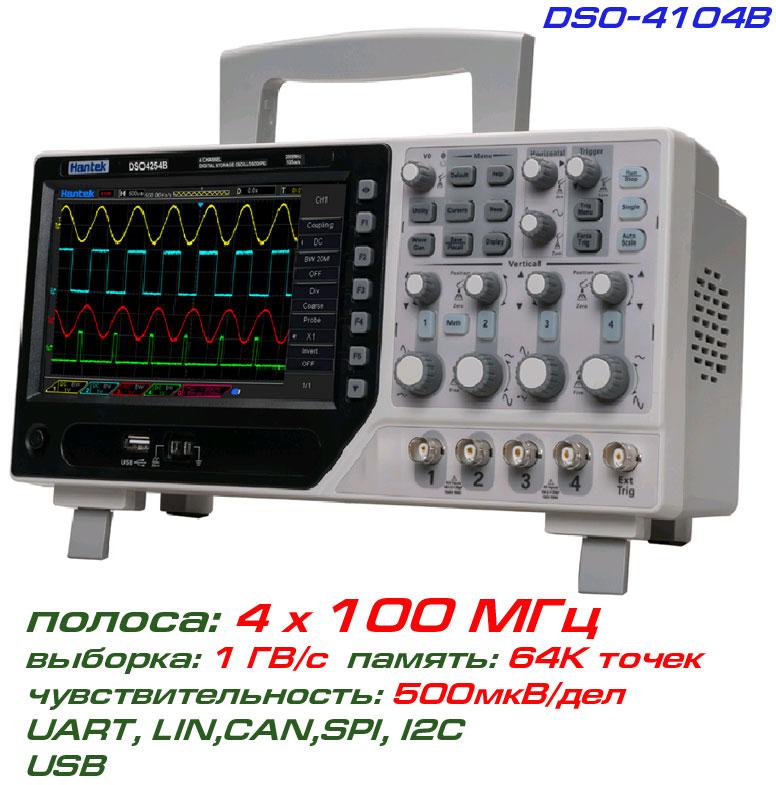

DSO4104B осциллограф 4 х 100 МГц

  • Немає в наявності
  • Код: DSO4104B

17 490 ₴

+380 (68) 197-93-75
  • +380 (95) 843-34-38
повернення товару протягом 14 днів за домовленістю
DSO4104B осциллограф 4 х 100 МГц
DSO4104B осциллограф 4 х 100 МГцНемає в наявності
17 490 ₴
+380 (68) 197-93-75
  • +380 (95) 843-34-38
Опис
Характеристики
Інформація для замовлення

DSO4104B - чотириканальний цифровий осцилограф зі смугою 100 МГц, швидкістю вибірки 1 ГВс, і пам'яттю 64 к точок, виробництва компанії HANTEK. Представляє серію осциллографів, що складається з чотирьох моделей, що відрізняються тільки смугою пропускання: DSO4084B (4х80МГц), DSO4104B (4х100МГц), DSO4204B (4х200МГц), DSO4254B (4х250МГц).

Функціональність осцилографа Hantek DSO4104B охоплює як базові, так і додаткові функції, які забезпечують ефективність виконання завдань розроблення та аналізу електронних систем. Інтерфейс керування й меню осцилографа пропрацьовані інтуїтивно зрозумілі та гармонійно розташовані.  Для зручності аналізу реалізовані як курсорні, так і автоматичні вимірювання. Курсорні вимірювання представлені двома курсорами: амплітудними або тимчасовими,  з показом як поточних значень, так і різності, а для тимчасових маркерів періоду та відповідної частоти. Автоматичні вимірювання представлені 32 різними параметрами (підробніше нижче).

Важлива особливість осцилографів DSO4104B збільшена чутливість дає змогу реалізувати посилення від 500 мкВ/діл, а також розширена система синхронізації, яка містить захоплення на шинах: UART, LIN, CAN, SPI, I2C.

Для додаткового аналізу реалізовані математичні функції: додавання, множення, віднімання і ділення, за потреби дослідження сигналу в частотній зоні буде зручним функція розкладання сигналу в ряд Фур'є (БПФ-швидке перетворення Фур'є). У режимі БЖФ обробляється масив з 1024 точок, інформація про частотний спектр з'являється вікнами: Хенінг, Хамінга, Блекмена та прямокутників. У режимі частотного аналізу застосовні функції настроювання спектрограми, можливе її масштабування і застосування курсорних вимірювань. Оскільки осцилограф 2-канальний, тобто режим представлення осцилограм у режимі YX.

Для розв'язання завдань промислового тестування за маскою,  реалізована відповідна функція (Pass/Fail).

Осцилограф DSO4104B обладнаний яскравим кольоровим дисплеєм із роздільною здатністю 800х480 пікселів, діагоналлю 7 дюймів, у режимі масштабування осцилограми дисплей розділяється двома вікнами для зручності вибору та масштабування ділянки осцилограми, що цікавить.

Осцилограф обладнаний інтерфейсами USB Host (для під'єднання зовнішнього накопичувача) і USB Device (для віддаленого керування осцилографом із ПК)



Купити цифровий осцилограф DSO4104B можете в нашому інтернет-магазині cityset.com.ua.


ОСОБЛИВОСТІ осцилографа DSO4104B:
Смуга пропускання кількості каналів: 100 МГц  4 каналу + зовнішній вхід синхронізації
Швидкість вибірки: 1 ГВ/с  (у реальному масштабі часу), еквівалентна вибірка: 25 ГВ/с
Висока чутливість: 500 мкВ/діл.
Захоплення сигналів на шинах: UART, LIN, CAN, SPI, I2C.
Яскравий кольоровий дисплей 7" TFT WVGA роздільна здатність: 800 х 480 точок.




ТЕХНІЧНІ ХАРАКТЕРИСТИКИ  цифрового осцилографа Hantek DSO-4104B:
Смуга пропускання/ швидкість наростання фронту імпульсу: 100 МГц/   < 3,5 нс
Кількість каналів: 4 канали + EXtrg вхід зовнішньої синхронізації
Похибка вимірювань:  <3% (от 5 мВ/діл до 10 В/год);  <4% (от 0,5 мВ/діл до 5 мВ/дел)
Швидкість розгортання:  от 2 нс до 100 с/діл.

Чутливість за вертикаллю:
від 500 мкВ/діл. до 20 мВ/діл. зміщення: ±400 мВ
від 50 мВ/діл. до 200 мВ/діл. зміщення: ±2 В
від 500 мВ/діл. до 2 В/ді. зміщення: ±40 В
від 5 В/діл. до 10 В/ді. зміщення: ±50 В

Вхідні параметри
Вхідний імпеданс: високоомний: 1 MОм±2%, 20 pF ±3 pF
Режими входу:  AC, DC, GND
Максимальна вхідна напруга:  ± 300 В (х10) ампл., САТI, САТII
Корекція з поефіцієнту пробника: х1,  х10,  х100,  х1000.



Система синхронізації
Режими синхронізації: авто, норм., поодиноке захоплення
Умови синхронізації (14 режимів): за рівнем, за параметром імпульсу, відео, параметрами спаду, наростанням/спаду,  зовнішній запуск, вікно, UART, LIN, CAN, SPI, I2C.
Джерело синхронізації: СН1/CH2, СН3/CH4, зовнішній, зовнішній/5, AC лінійка живлення.



Система цифрової обробки
Тип вибірки:  у реальному часі, еквівалентна вибірка
Швидкість вибірки: 1 ГВ/с (СН1)/500 МВ/с (СН1/CH2)
Еквівалентна швидкість вибірки: 25 ГВ/с
Обсяг пам'яті:  40 тыс. точек
Режим вибірки: пряма вибірка, реєстрація піків, усереднення, режим підвищеної роздільної здатності
Усереднення: 4, 8, 16, 32, 64, 128
Алгоритм встановлення сигналу: sin (x)/x.



Система вимірювань і математичного оброблення
Автоматичні вимірювання:  частота, період, середній, пік-пік, циклічний RMS, мінімум, максимум, час наростання, час спаду, +ширина позитивного імпульсу, — ширина негативного імпульсу, затримка 1-2Rise, затримка 1-2Fall, + заповнення позитивного імпульсу, заповнення негативного імпульсу, Vbase, Vtop, Vmid, Vamp, напруга викидання, час викидання, середній період, період RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFR, LFF
Курсорні виміри: ручний режим встановлення курсорів, режим стеження (авто встановлення). delta-вимірювання
Функції математичні: додавання, віднімання, множення, ділення, БПФ
Швидке перетворення Фуріне: кількість точок у аналізі: 1024, вікна: Хенінг, Хамінга, Блекмена, прямокутників.



Захоплення на шинах даних:


UART Trigger: условия: Start, Stop, Data, Parity Error, COM Error
джерело (RX/TX): CH1~CH4, формат: Hex,  умови: <, >, ≠, =
тривалість даних: 1 byte, 5 bit, 6 bit, 7 bit, 8 bit
перевірка: None, Odd, Even, уровни: High, Low
швидкість (Selectable)    110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s
швидкість  (Custom)    300bit/s~334000bit/s
LIN Trigger: умови:  Interval Field, Sync Field, Id field, Sync Id Error, Identifier, Id and Data
джерело CH1~CH4, формат: Hex, швидкість  (Selectable) : 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s
швидкість (Custom): 300bit/s~334000bit/s
CAN Trigger: умови: Start Bit, Remote Frame, Data Frame Id, Frame Id, DataFrame Id A, Error Frame, All Error, Ack Error, Overload Fram
джерело: CH1~CH4, формат: Hex, швидкість: 10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000
швидкість (користувацький): 5kbit/s~1Mbit/s
SPI Trigger: джерело (CS/CLK/Data): CH1~CH4,формат: Hex, тривалість: 4, 8, 16, 24, 32
IIC Trigger: джерело (SDA/SCL): CH1~CH4, формат: Hex, индекс:  0~7, умови захоплення: Start, Stop, No Ack, Address, Data, Restart



Загальні характеристики
Дисплей: 7" (17,8 см) технологія TFT, підсвітка LCD, роздільна здатність  800 х 480 точек,  глибина кольору: 64 тыс.
Контраст: регульований (16 рівнів)
Живлення: 120-240 В, 45-66 Гц, <30 Вт
Габарити: 318 (ширина) х 110 (глубина) х 150 (висота), маса: 2,9 кг.



Стандартна комплектація:
Цифровий осцилограф Hantek DSO4104B – 1 шт. • Пробник осцилографічний з ділником – 4 шт.
Кабель живлення — 1шт. • Кабель USB – 1 шт.
Програмне забезпечення, посібник користувача, CD-disk — 1 шт.
Гарантійний талон, 12 місяців — 1 экз.



DSO4104B Hantek – реализация функции масштабирования осциллограммы.

DSO4104B – реалізація функції масштабування осцилограми.



Hantek DSO4104B: реализация функции ограничения полосы пропускания.

DSO4104B: реалізація функції обмеження смуги пропускання.



Функция захвата сигналов на шине UART по заданным условиям захвата осциллографом DSO4104B.

Функція синхронізації сигналу UART за вибраними умовами захоплення осцилографом DSO4104B.



У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
