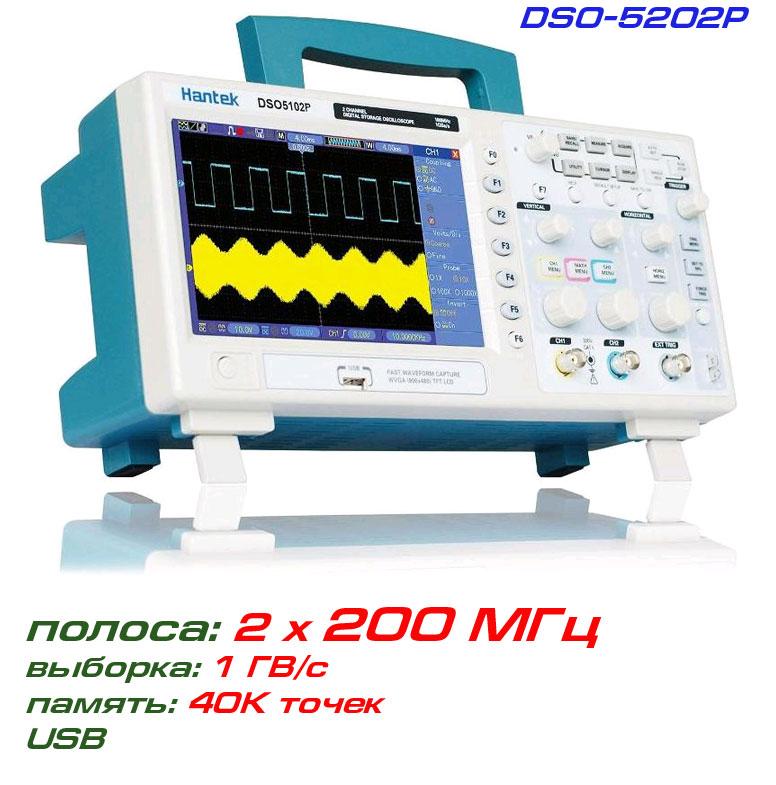

DSO5202P цифровий осциллограф 2 х 200 МГц

DSO5202P - двоканальний цифровий осцилограф зі смугою 200 МГц, швидкістю вибірки 1 ГВс, і пам'яттю 40к точек, виробництва компанії HANTEK. Представляє серію осциллографів, що складається з трьох моделей, що відрізняються тільки смугою пропускання: DSO5072P (2х70МГц), DSO5102P (2х100МГц), DSO5202P (2х200МГц).

Функціональність осцилографа Hantek DSO5102P охоплює як базові, так і додаткові функції, які забезпечують ефективність вирішення завдань розроблення та аналізу електронних систем. Інтерфейс керування й меню осцилографа пропрацьовані інтуїтивно зрозумілі та гармонійно розташовані.  Для зручності аналізу реалізовані як курсорні, так і автоматичні вимірювання. Курсорні вимірювання представлені двома курсорами: амплітудними або тимчасовими,  з показом як поточних значень, так і різності, а для тимчасових маркерів періоду та відповідної частоти. Автоматичні вимірювання представлені 32 різними параметрами (підробніше нижче).

Для додаткового аналізу реалізовані математичні функції: додавання, множення, віднімання і ділення, за потреби дослідження сигналу в частотній зоні буде зручним функція розкладання сигналу в ряд Фур'є (БПФ-швидке перетворення Фур'є). У режимі БЖФ обробляється масив з 1024 точок, інформація про частотний спектр з'являється вікнами: Хенінг, Хамінга, Блекмена та прямокутників. У режимі частотного аналізу застосовні функції настроювання спектрограми, можливе її масштабування і застосування курсорних вимірювань. Оскільки осцилограф 2-канальний, тобто режим представлення осцилограм у режимі YX.

Для розв'язання завдань промислового тестування за маскою,  реалізована відповідна функція (Pass/Fail).

Осцилограф DSO5202P обладнаний яскравим кольоровим дисплеєм із роздільною здатністю 800х480 пікселів, діагоналлю 7 дюймів, у режимі масштабування осцилограми дисплей розділяється двома вікнами для зручності вибору та масштабування ділянки осцилограми, що цікавить.

Осцилограф обладнаний інтерфейсами USB Host (для під'єднання зовнішнього накопичувача) і USB Device (для віддаленого керування осцилографом із ПК)



Купити цифровий осциллограф DSO5202P можете в нашому інтернет-магазині cityset.com.ua.



ОСОБЛИВОСТІ осцилографа DSO5202P:
• Смуга пропускання кількості каналів: 100 МГц,  2 канали + зовнішній вхід синхронізації
• Швидкість вибірки: 1 ГВ/с  (у реальному масштабі часу), еквівалентна вибірка: 25 ГВ/с
• Швидке перетворення Фур'є для аналізу на частотній зоні (БПФ): 1024 точок
• Обсяг пам'яті: 40 тис. точок/для одного каналу, 20 тис. точок/для двох каналів
• Яскравий кольоровий дисплей 7" TFT WVGA роздільна здатність: 800 х 480 точок.



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ  цифрового осцилографа Hantek DSO-5202P:
• Смуга пропускання/ швидкість наростання фронту імпульсу: 200 МГц/   < 1,75 нс
• Кількість каналів: 2 канали + EXtrg вхід зовнішньої синхронізації
• Чутливість за вертикаллю: від 2 мВ/діл до 5 В/год
• Похибка вимірювань:  <3% (от 5 мВ/діл до 10 В/год);  <4% (от 5 мВ/дел до 2 мВ/дел)
• Роздільна здатність по вертикалі    8 бит
• Зміщення (offset)    ± 2 В ( от 2 мВ до 200 мВ/дел); ±50 В ( от 200 мВ  до 5 В/діл)
• Швидкість розгортання:  от 2 нс до 40 с/діл.



Вхідні параметри
• Вхідний імпеданс: високоомний: 1 MОм±2%, 20 pF ±3 pF
• Режими входу:  AC, DC, GND
• Максимальна вхідна напруга:  ± 300 В (х10) ампл., САТI, САТII
• Корекція з поефіцієнту пробника: х1,  х10,  х100,  х1000.



Система синхронізації
• Режими синхронізації: авто, норм., поодиноке захоплення
• Умови синхронізації: за рівнем, за параметром імпульсу, відео, по наростанню/спаду,  зовнішній запуск
• Джерело синхронізації: СН1/CH2, зовнішній, зовнішній/5, AC лінійка живлення.



Частотомір (апаратний)
• Роздільна здатність: 6 розрядів, (роздільна здатність 1 Гц), похибка:  ± 0,001%
• Діапазон частот:  від 4 Гц до 70 МГц.



Система цифрової обробки
• Тип вибірки:  у реальному часі, еквівалентна вибірка
• Швидкість вибірки: 1 ГВ/с (СН1)/500 МВ/с (СН1/CH2)
• Еквівалентна швидкість вибірки: 25 ГВ/с
• Обсяг пам'яті:  40 тыс. точек
• Режим вибірки: пряма вибірка, реєстрація піків, усереднення
• Усереднення: 4, 8, 16, 32, 64, 128
• Алгоритм встановлення сигналу: sin (x)/x.



Система вимірювань і математичного оброблення
• Автоматичні вимірювання:  частота, період, середній, пік-пік, циклічний RMS, мінімум, максимум, час наростання, час спаду, +ширина позитивного імпульсу, — ширина негативного імпульсу, затримка 1-2Rise, затримка 1-2Fall, + заповнення позитивного імпульсу, заповнення негативного імпульсу, Vbase, Vtop, Vmid, Vamp, напруга викидання, час викидання, середній період, період RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFR, LFF
• Курсорні вимірювання    ручний режим встановлення курсорів, режим стеження (авто встановлення). delta-вимірювання
• Функції математичні    додавання, віднімання, множення, ділення, БПФ
• Швидке перетворення Фуріне: кількість точок у аналізі: 1024, вікна: Хенінг, Хамінга, Блекмена, прямокутників.

Загальні характеристики
• Дисплей: 7" (17,8 см) технологія TFT, підсвітка LCD, роздільна здатність  800 х 480 точек,  глибина кольору: 64 тыс.
• Контраст: регульований (16 рівнів)
• Живлення: 120-240 В, 45-66 Гц, <30 Вт
• Габарити: 385 (ширина) х 200 (глубина) х 245 (висота), маса: 2,1 кг.

Стандартна комплектація:
• Цифровий осцилограф Hantek DSO5202P 1 шт.
• Кабель живлення — 1шт. Кабель USB – 1 шт.
• Програмне забезпечення, посібник користувача, CD-disk — 1 шт.
• Гарантійний талон, 12 місяців — 1 экз.

У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
