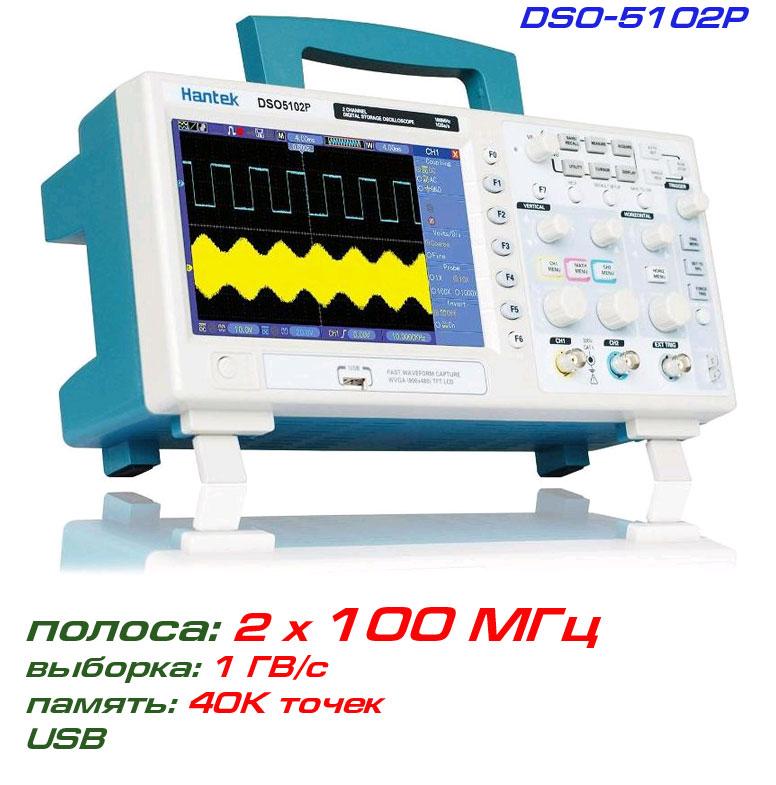

DSO5102P цифровий осциллограф 2 х 100 МГц
DSO5102P цифровий осциллограф 2 х 100 МГцНемає в наявності
12 484 ₴
+380 (68) 197-93-75
  • +380 (95) 843-34-38
Опис
Характеристики
Інформація для замовлення

DSO5102P - двоканальний цифровий осцилограф зі смугою 100 МГц, швидкістю вибірки 1 ГВс, і пам'яттю 40к точек, виробництва компанії HANTEK. Представляє серію осциллографів, що складається з трьох моделей, що відрізняються тільки смугою пропускання: DSO5072P (2х70МГц), DSO5102P (2х100МГц), DSO5202P (2х200МГц).

Функціональність осцилографа Hantek DSO5102P охоплює як базові, так і додаткові функції, які забезпечують ефективність вирішення завдань розроблення та аналізу електронних систем. Інтерфейс керування й меню осцилографа пропрацьовані інтуїтивно зрозумілі та гармонійно розташовані.  Для зручності аналізу реалізовані як курсорні, так і автоматичні вимірювання. Курсорні вимірювання представлені двома курсорами: амплітудними або тимчасовими,  з показом як поточних значень, так і різності, а для тимчасових маркерів періоду та відповідної частоти. Автоматичні вимірювання представлені 32 різними параметрами (підробніше нижче).

Для додаткового аналізу реалізовані математичні функції: додавання, множення, віднімання і ділення, за потреби дослідження сигналу в частотній зоні буде зручним функція розкладання сигналу в ряд Фур'є (БПФ-швидке перетворення Фур'є). У режимі БЖФ обробляється масив з 1024 точок, інформація про частотний спектр з'являється вікнами: Хенінг, Хамінга, Блекмена та прямокутників. У режимі частотного аналізу застосовні функції настроювання спектрограми, можливе її масштабування і застосування курсорних вимірювань. Оскільки осцилограф 2-канальний, тобто режим представлення осцилограм у режимі YX.

Для розв'язання завдань промислового тестування за маскою,  реалізована відповідна функція (Pass/Fail).

Осцилограф DSO5102P обладнаний яскравим кольоровим дисплеєм із роздільною здатністю 800х480 пікселів, діагоналлю 7 дюймів, у режимі масштабування осцилограми дисплей розділяється двома вікнами для зручності вибору та масштабування ділянки осцилограми, що цікавить.

Осцилограф обладнаний інтерфейсами USB Host (для під'єднання зовнішнього накопичувача) і USB Device (для віддаленого керування осцилографом із ПК)



Купити цифровий осциллограф DSO5102P можете в нашому інтернет-магазині cityset.com.ua.



ОСОБЛИВОСТІ осцилографа DSO5102P:
Смуга пропускання кількості каналів: 100 МГц,  2 канали + зовнішній вхід синхронізації
Швидкість вибірки: 1 ГВ/с  (у реальному масштабі часу), еквівалентна вибірка: 25 ГВ/с
Швидке перетворення Фур'є для аналізу на частотній зоні (БПФ): 1024 точок
Обсяг пам'яті: 40 тис. точок/для одного каналу, 20 тис. точок/для двох каналів
Яскравий кольоровий дисплей 7" TFT WVGA роздільна здатність: 800 х 480 точок.




ТЕХНІЧНІ ХАРАКТЕРИСТИКИ  цифрового осцилографа Hantek DSO-5102P:
Смуга пропускання/ швидкість наростання фронту імпульсу: 100 МГц/   < 3,5 нс
Кількість каналів: 2 канали + EXtrg вхід зовнішньої синхронізації
Чутливість за вертикаллю: від 2 мВ/діл до 5 В/год
Похибка вимірювань:  <3% (от 5 мВ/діл до 10 В/год);  <4% (от 5 мВ/дел до 2 мВ/дел)
Роздільна здатність по вертикалі    8 бит
Зміщення (offset)    ± 2 В ( от 2 мВ до 200 мВ/дел); ±50 В ( от 200 мВ  до 5 В/діл)
Швидкість розгортання:  від 4 нс до 40 с/дел.



Вхідні параметри
Вхідний імпеданс: високоомний: 1 MОм±2%, 20 pF ±3 pF
Режими входу:  AC, DC, GND
Максимальна вхідна напруга:  ± 300 В (х10) ампл., САТI, САТII
Корекція з поефіцієнту пробника: х1,  х10,  х100,  х1000.



Система синхронізації
Режими синхронізації: авто, норм., поодиноке захоплення
Умови синхронізації: за рівнем, за параметром імпульсу, відео, по наростанню/спаду,  зовнішній запуск
Джерело синхронізації: СН1/CH2, зовнішній, зовнішній/5, AC лінійка живлення.



Частотомір (апаратний)
Роздільна здатність: 6 розрядів, (роздільна здатність 1 Гц), похибка:  ± 0,001%
Діапазон частот:  від 4 Гц до 70 МГц.



Система цифрової обробки
Тип вибірки:  у реальному часі, еквівалентна вибірка
Швидкість вибірки: 1 ГВ/с (СН1)/500 МВ/с (СН1/CH2)
Еквівалентна швидкість вибірки: 25 ГВ/с
Обсяг пам'яті:  40 тыс. точек
Режим вибірки: пряма вибірка, реєстрація піків, усереднення
Усереднення: 4, 8, 16, 32, 64, 128
Алгоритм встановлення сигналу: sin (x)/x.



Система вимірювань і математичного оброблення
Автоматичні вимірювання:  частота, період, середній, пік-пік, циклічний RMS, мінімум, максимум, час наростання, час спаду, +ширина позитивного імпульсу, — ширина негативного імпульсу, затримка 1-2Rise, затримка 1-2Fall, + заповнення позитивного імпульсу, заповнення негативного імпульсу, Vbase, Vtop, Vmid, Vamp, напруга викидання, час викидання, середній період, період RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFR, LFF
Курсорні вимірювання    ручний режим встановлення курсорів, режим стеження (авто встановлення). delta-вимірювання
Функції математичні    додавання, віднімання, множення, ділення, БПФ
Швидке перетворення Фуріне: кількість точок у аналізі: 1024, вікна: Хенінг, Хамінга, Блекмена, прямокутників.

Загальні характеристики
Дисплей: 7" (17,8 см) технологія TFT, підсвітка LCD, роздільна здатність  800 х 480 точек,  глибина кольору: 64 тыс.
Контраст: регульований (16 рівнів)
Живлення: 120-240 В, 45-66 Гц, <30 Вт
Габарити: 385 (ширина) х 200 (глубина) х 245 (висота), маса: 2,1 кг.

Стандартна комплектація:
Цифровий осцилограф Hantek DSO5102P 1 шт.
Кабель живлення — 1шт. Кабель USB – 1 шт.
Програмне забезпечення, посібник користувача, CD-disk — 1 шт.
Гарантійний талон, 12 місяців — 1 экз.

У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.

Основні
ВиробникHantek
Користувацькі характеристики
кількість каналів2
об'єм пам'яті40 кб
Смуга частот100 МГц
швидкість вибірки1 ГВ/с
  • Ціна: 12 484 ₴
