ISDS220B USB-осцилограф 2 х 60 МГц, з генератором сигналів

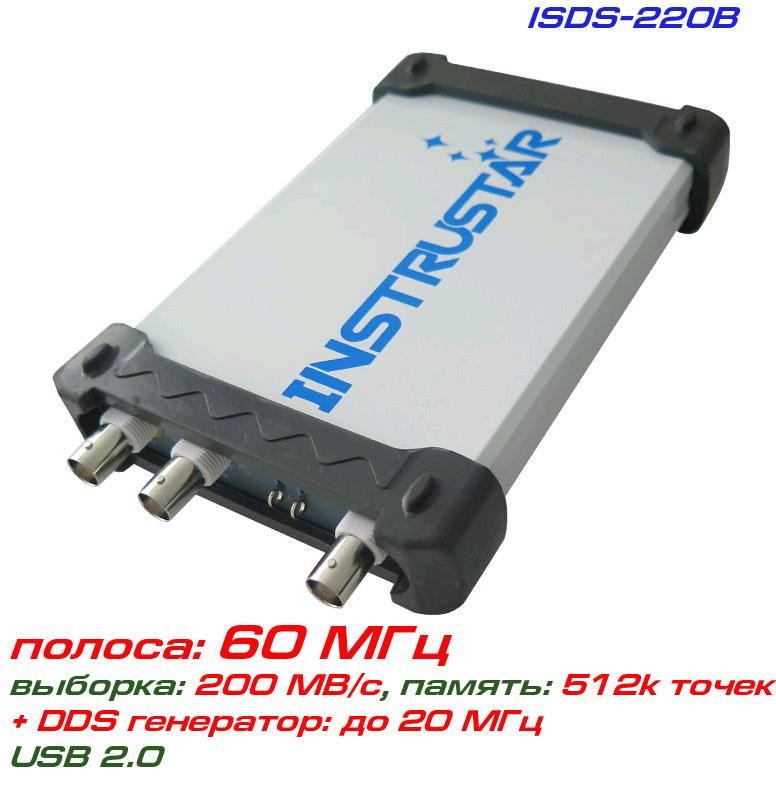

ISDS220B  -  віртуальний USB-осцилограф,  виробництва компанії INSTRUSTAR, обладнаний вбудованим генератором довільних форм сигналу зі смугою 60 МГц.

Модельний ряд серії осцилографів ISDS220:

ISDS220A -   USB-осцилограф 60 МГц

ISDS220B -   USB-осцилограф 60 МГц+ генератор DDS  20МГц

Осцилограф ISDS220B має два аналогові канали зі смугою пропускання 60 МГц,  , а також вбудованим генератором довільних форм сигналів.

Швидкість вибірки  АЦП становить 200 МВ/с, а обсяг пам'яті: 256 кб/канал.



ckалка програмне забезпечення  і руководство користувача ISDS220B (.rar)



Технічні особливості віртуального осцилографа ISDS220B:

• Смуга пропускання й кількість каналів: 60 МГц  х 2 канала

• Швидкість вибірки (АЦП): 200 МВ/с  (у реальному масштабі часу)

• Режим вимірювань, курсорні вимірювання, автоматичні вимірювання

• Розширений обсяг пам'яті: 512k точок/канал

• Аналізатор спектра (БПФ)

• Вбудований DDS-генератор довільних форм сигналів, до 20 МГц

• Реєстратор.

Купити віртуальний осцилограф ISDS220B можете в нашому інтернет-магазині cityset.com.ua.

Технічні характеристики USB-осцилографа ISDS220B:

• Кількість каналів/смужка: 60 МГц

• Імпеданс аналогових каналів: 1 МОм, 25 пФ

• Режими входу: відкритий DC, закритий АС, заземлення

• Діапазон вимірювання напруги: ±16В (1X) / ±160В (10X)

• Діапазон тимчасової розвертки: від 1нс до 20 с.

• Швидкість вибірки АЦП/розрядність: 200 МВ/с  / 8 бит

• Обсяг пам'яті: 512к точок/канал

• Режим синхронізації: авто/стандарт/післяній

• Умови схоплення: фронт, що наростає фронт, низхідний фронт

• Режим зображення осцилограм: XY (для побудови фігур Лисажу), XT.



Аналізатори спектра:

• Алгоритм перетворення: БПФ (18 вікон), кореляційний

• Розмір вікна перетворення (відрахунків): 8-1048576/канал

• Спектральні виміри: рівень гармонік (1-7), SNR (сигнал/шум), SINAD, ENOB, THD, SFDR

• Фільтри обробки: БИХ-фільтр (FIR) підтримує довільні розміри смуги пропускання, різні віконні функції (прямокутна, Барлетта, трикутна, косинуса, Хеннінга, Барлетта-Хенінга, Хемінінга, Блекмана, Блекмана-Хариця, Тьюки, Наталла, вікно з плоскою вершиною, Бохмана, Парзена, Ланцеша, Кайзера, Гауса, Дольфа-Чебишева)

• БИХ-фільтр підтримує такі типи фільтрів: «Баттерворт», «Чебишв I», «Чебишв II», «Еліптичний».

Реєстратор даних:

• Кількість каналів: 2

• Частота квантовування: 1-го каналу: 1 кГц–24 МГц, 2 канали: 1 кГц-16 МГц

• Файл записування: максимум 4 ГБ, час запису залежить від частоти оцифрування.

Генератор довільних форм сигналів:

• Форма сигналу: синусоїдна, прямокутна (з корекцією скваності), трикутна, пилоподібна вгору, пилоподібна вниз

• Амплітуда: ≥9 Vp-p (без навантаження)

• Вихідний опір: 200 Ω ± 10%

• Зміщення: ±2,5 В

• Діапазон частот: 1 Гц-20 МГц (синусоїда),  1 Гц-2 МГц (інші)

• Генератор гойдання частоти: 1 Гц-20 МГц

• Режим генерації частоти, що гойдається: лінійний/фігармічний

• Діапазон частот: 1 Гц-20 МГц (синусоїда),  1 Гц-2 МГц (інші)



Стандартна комплектація:

• Віртуальний осцилограф ISDS220B - 1 шт.
• Пробники осцилографічні  — 2 шт.
• Кабель BNC-BNC  - 1 шт.
• Кабель USB  - 1 шт.
• Програмне забезпечення, CD-диск   - 1 шт.
• Інструкція користувача  - 1 шт.
• Гарантійний талон — 12 місяців.

У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
