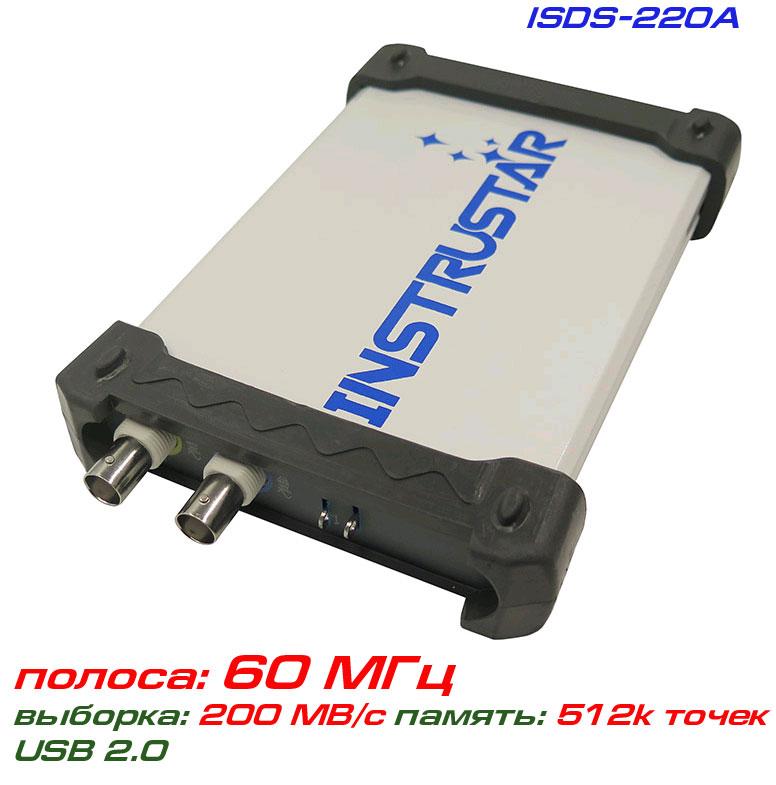

ISDS220A USB-осцилограф 2 х 60 МГц

  • Немає в наявності
  • Код: ISDS220A

5 874 ₴

+380 (68) 197-93-75
  • +380 (95) 843-34-38
повернення товару протягом 14 днів за домовленістю
ISDS220A USB-осцилограф 2 х 60 МГц
ISDS220A USB-осцилограф 2 х 60 МГцНемає в наявності
5 874 ₴
+380 (68) 197-93-75
  • +380 (95) 843-34-38
Опис
Характеристики
Інформація для замовлення

ISDS220A  -  віртуальний USB-осцилограф,  виробництва компанії INSTRUSTARє молодшою моделлю віртуальних осциллографів серії ISDS210.

Модельний ряд серії осцилографів ISDS220:

ISDS220A -   USB-осцилограф 60 МГц

ISDS220B -   USB-осцилограф 60 МГц+ генератор DDS 20МГц

ckалка програмне забезпечення  і руководство користувача ISDS220A (.rar)

Технічні особливості віртуального осцилографа ISDS220A:

Смуга пропускання й кількість каналів: 60 МГц  х 2 канала

Швидкість вибірки (АЦП): 200 МВ/с  (у реальному масштабі часу)

Режим вимірювань, курсорні вимірювання, автоматичні вимірювання

Розширений обсяг пам'яті: 512к точек/канал

Аналізатор спектра (БПФ)

Вбудований DDS-генератор довільних форм сигналів, до 20 МГц (тільки в моделях ISDS220B)

Реєстратор.

Купити віртуальний осцилограф ISDS220A можете в нашому інтернет-магазині cityset.com.ua.

Технічні характеристики USB-осцилографа ISDS220A:

Кількість каналів/смуг: 60 МГц

Імпеданс аналогових каналів: 1 МОм, 25 пФ

Режими входу: відкритий DC, закритий АС, заземлення

Діапазон вимірювання напруги: ±16В (1X) / ±160В (10X)

Діапазон тимчасової розвертки: від 1нс до 20 с.

Швидкість вибірки АЦП/розрядність: 200 МВ/с  / 8 бит

Обсяг пам'яті: 512k точок/канал

Режим синхронізації: авто/стандарт/післяній

Умови схоплення: фронт, що наростає фронт, низхідний фронт

• Режим зображення осцилограм: XY (для побудови фігур Лисажу), XT.

Аналізатори спектра:

Алгоритм перетворення: БПФ (18 вікон), кореляційний

Розмір вікна перетворення (відрахунків): 8-1048576/канал

Спектральні виміри: рівень гармонік (1-7), SNR (сигнал/шум), SINAD, ENOB, THD, SFDR

Фільтри обробки: БИХ-фільтр (FIR) підтримує довільні розміри смуги пропускання, різні віконні функції (прямокутна, Барлетта, трикутна, косинуса, Хеннінга, Барлетта-Хенінга, Хемінінга, Блекмана, Блекмана-Хариця, Тьюки, Наталла, вікно з плоскою вершиною, Бохмана, Парзена, Ланцеша, Кайзера, Гауса, Дольфа-Чебишева)

БИХ-фільтр підтримує такі типи фільтрів: «Баттерворт», «Чебишв I», «Чебишв II», «Еліптичний».

Стандартна комплектація:

Віртуальний осцилограф ISDS220A - 1 шт.
Пробники осцилографічні  — 2 шт.
Кабель USB  - 1 шт.
Програмне забезпечення, CD-диск  - 1 шт.
Інструкція користувача - 1 шт.
Гарантійний талон — 12 місяців.

У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.

Основні
ВиробникINSTRUSTAR
Користувальницькі характеристики
кількість каналів2
об'єм пам'яті512к
Смуга частот60 МГц
швидкість вибірки200 МВ/с
