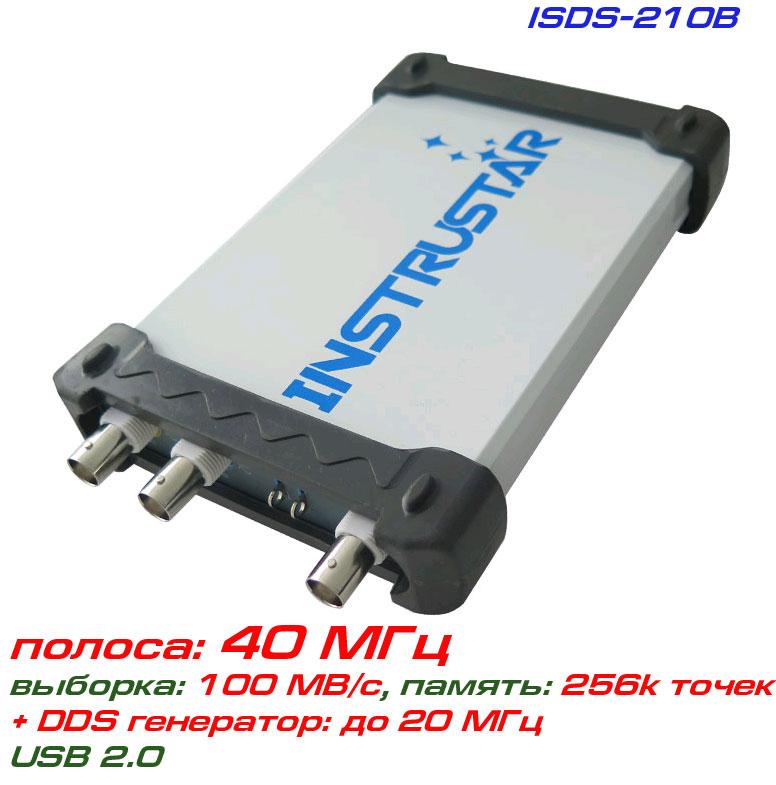

ISDS210B  -  віртуальний USB-осцилограф,  виробництва компанії INSTRUSTAR, обладнаний вбудованим генератором довільних форм сигналу зі смугою 20 МГц.

Модельний ряд серії осцилографів ISDS210:

ISDS210A -   USB-осцилограф 40 МГц

ISDS210B -   USB-осцилограф 40 МГц+ генератор DDS  20МГц



ckалка програмне забезпечення  і руководство користувача ISDS210B (.rar)



Осцилограф ISDS210B має два аналогові канали зі смугою пропускання 40 МГц,  , а також вбудованим генератором довільних форм сигналів.

Швидкість вибірки  АЦП становить 100 МВ/с, а обсяг пам'яті: 256 кб/канал.

Технічні особливості віртуального осцилографа ISDS210B:

Смуга пропускання й кількість каналів: 40 МГц  х 2 канала

Швидкість вибірки (АЦП): 100 МВ/с  (у реальному масштабі часу)

Режим вимірювань, курсорні вимірювання, автоматичні вимірювання

Розширений обсяг пам'яті: 256к точек/канал

Аналізатор спектра (БПФ)

Вбудований DDS-генератор довільних форм сигналів, до 20 МГц

Реєстратор.

Купити віртуальний осцилограф ISDS210B можете в нашому інтернет-магазині cityset.com.ua.

Технічні характеристики USB-осцилографа ISDS210B:

Кількість каналів/смужка: 40 МГц

Імпеданс аналогових каналів: 1 МОм, 25 пФ

Режими входу: відкритий DC, закритий АС, заземлення

Діапазон вимірювання напруги: ±16В (1X) / ±160В (10X)

Діапазон тимчасової розвертки: від 1нс до 20 с.

Швидкість вибірки АЦП/розрядність: 100 МВ/с  / 8 бит

Обсяг пам'яті: 256 к точок/канал

Режим синхронізації: авто/стандарт/післяній

Умови схоплення: фронт, що наростає фронт, низхідний фронт

• Режим зображення осцилограм: XY (для побудови фігур Лисажу), XT.

Аналізатори спектра:

Алгоритм перетворення: БПФ (18 вікон), кореляційний

Розмір вікна перетворення (відрахунків): 8-1048576/канал

Спектральні виміри: рівень гармонік (1-7), SNR (сигнал/шум), SINAD, ENOB, THD, SFDR

Фільтри обробки: БИХ-фільтр (FIR) підтримує довільні розміри смуги пропускання, різні віконні функції (прямокутна, Барлетта, трикутна, косинуса, Хеннінга, Барлетта-Хенінга, Хемінінга, Блекмана, Блекмана-Хариця, Тьюки, Наталла, вікно з плоскою вершиною, Бохмана, Парзена, Ланцеша, Кайзера, Гауса, Дольфа-Чебишева)

БИХ-фільтр підтримує такі типи фільтрів: «Баттерворт», «Чебишв I», «Чебишв II», «Еліптичний».

Реєстратор даних:

Кількість каналів: 2

Частота квантовування: 1-го каналу: 1 кГц–24 МГц, 2 канали: 1 кГц-16 МГц

Файл записування: максимум 4 ГБ, час запису залежить від частоти оцифрування.

Генератор довільних форм сигналів:

Форма сигналу: синусоїдна, прямокутна (з корекцією скваності), трикутна, пилоподібна вгору, пилоподібна вниз

Амплітуда: ≥9 Vp-p (без навантаження)

Вихідний опір: 200 Ω ± 10%

Зміщення: ±2,5 В

Діапазон частот: 1 Гц-20 МГц (синусоїда),  1 Гц-2 МГц (інші)

Генератор гойдання частоти: 1 Гц-20 МГц

Режим генерації частоти, що гойдається: лінійний/фігармічний

Діапазон частот: 1 Гц-20 МГц (синусоїда),  1 Гц-2 МГц (інші)

Стандартна комплектація:

Віртуальний осцилограф ISDS210B - 1 шт.
Пробники осцилографічні  — 2 шт.
Кабель BNC-BNC  - 1 шт.
Кабель USB  - 1 шт.
Програмне забезпечення, CD-диск   - 1 шт.
Інструкція користувача  - 1 шт.
Гарантійний талон — 12 місяців.

ISDS210B комплект поставки USB-осциллографа с генератором

У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.

Основні
ВиробникINSTRUSTAR
Користувацькі характеристики
вбудований генераторДа
кількість каналів2
об'єм пам'яті256 кб
Смуга частот40 МГц
швидкість вибірки100 МВ/с
