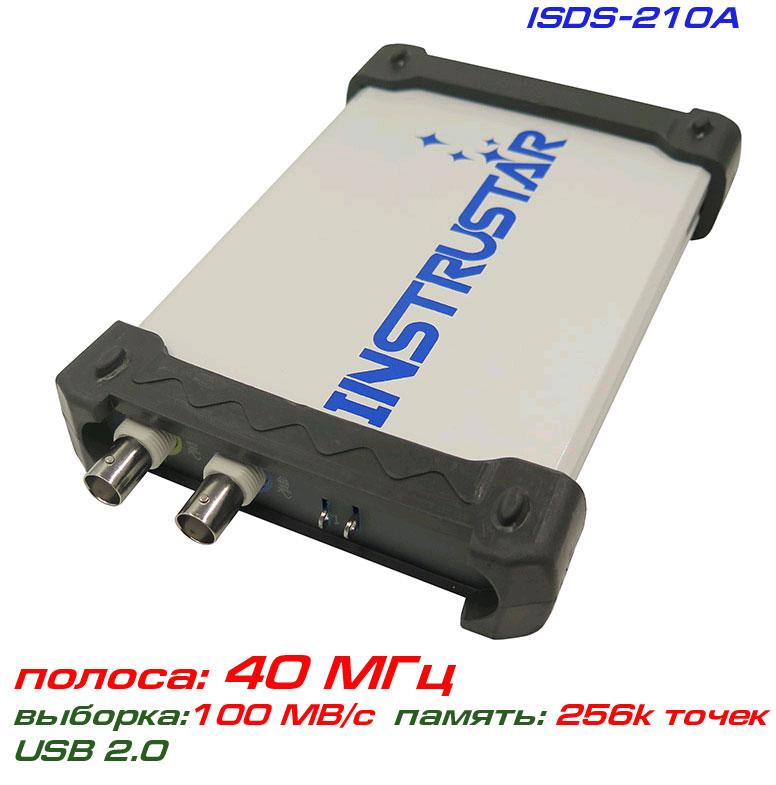

ISDS210A USB-осциллограф 2 х 40 МГц

ISDS210A  -  віртуальний USB-осцилограф,  виробництва компанії INSTRUSTARє молодшою моделлю віртуальних осциллографів серії ISDS210.

Модельний ряд серії осцилографів ISDS210:

ISDS210A -   USB-осцилограф 40 МГц

ISDS210B -   USB-осцилограф 40 МГц+ генератор DDS 20МГц

ckалка програмне забезпечення  і руководство користувача ISDS210A (.rar)

Технічні особливості віртуального осцилографа ISDS210A:

• Смуга пропускання й кількість каналів: 40 МГц  х 2 канала

• Швидкість вибірки (АЦП): 100 МВ/с  (у реальному масштабі часу)

• Режим вимірювань, курсорні вимірювання, автоматичні вимірювання

• Розширений обсяг пам'яті: 256к точек/канал

• Аналізатор спектра (БПФ)

• Вбудований DDS-генератор довільних форм сигналів, до 20 МГц (тільки в моделях ISDS210B)

• Реєстратор.

Купити віртуальний осцилограф ISDS210A можете в нашому інтернет-магазині cityset.com.ua.

Технічні характеристики USB-осцилографа ISDS210A:

• Кількість каналів/смуг: 40 МГц

• Імпеданс аналогових каналів: 1 МОм, 25 пФ

• Режими входу: відкритий DC, закритий АС, заземлення

• Діапазон вимірювання напруги: ±16В (1X) / ±160В (10X)

• Діапазон тимчасової розвертки: від 1нс до 20 с.

• Швидкість вибірки АЦП/розрядність: 100 МВ/с  / 8 бит

• Обсяг пам'яті: 256k точок/канал

• Режим синхронізації: авто/стандарт/післяній

• Умови схоплення: фронт, що наростає фронт, низхідний фронт

• Режим зображення осцилограм: XY (для побудови фігур Лисажу), XT.

Аналізатори спектра:

• Алгоритм перетворення: БПФ (18 вікон), кореляційний

• Розмір вікна перетворення (відрахунків): 8-1048576/канал

• Спектральні виміри: рівень гармонік (1-7), SNR (сигнал/шум), SINAD, ENOB, THD, SFDR

• Фільтри обробки: БИХ-фільтр (FIR) підтримує довільні розміри смуги пропускання, різні віконні функції (прямокутна, Барлетта, трикутна, косинуса, Хеннінга, Барлетта-Хенінга, Хемінінга, Блекмана, Блекмана-Хариця, Тьюки, Наталла, вікно з плоскою вершиною, Бохмана, Парзена, Ланцеша, Кайзера, Гауса, Дольфа-Чебишева)

• БИХ-фільтр підтримує такі типи фільтрів: «Баттерворт», «Чебишв I», «Чебишв II», «Еліптичний».

Стандартна комплектація:

• Віртуальний осцилограф ISDS210A - 1 шт.
• Пробники осцилографічні  — 2 шт.
• Кабель USB  - 1 шт.
• Програмне забезпечення, CD-диск  - 1 шт.
• Інструкція користувача - 1 шт.
• Гарантійний талон — 12 місяців.

У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
