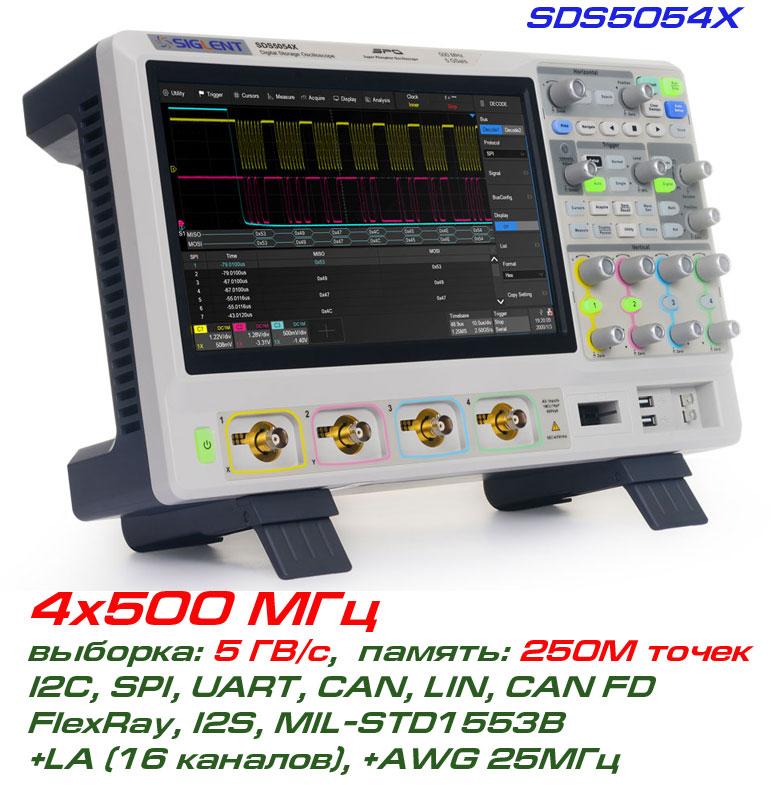

SDS5054X — високочастотний цифровий осцилограф, виробництва компанії Siglent.

Осцилограф SDS5054X є представником нової генерації високопродуктивних осцилографів Siglent серії SDS5000X, має смугу 500 МГц, швидкодійною вибіркою 5 ГВ/с, і розширеним обсягом пам'яті: 250 М точек.

Особливістю осцилографа SDS5054X є винятково високі технічні характеристики апаратної та програмної частин осцилографи дають змогу реалізувати інструменти раніше недоступні за такою прийнятною вартістю. До них належить не тільки висока швидкість АЦП, великий обсяг пам'яті, але й низький рівень власних шумів, апаратна реалізація багатьох функцій оброблення сигналу, що дало змогу забезпечити виняткову швидкодію захоплення, зображення й оброблення сигналів. Осцилограф може реалізувати не тільки захоплення, а й декодування сигналів на шинах: I2C, SPI, UART, CAN, LIN (стандартна комплектація). Опціонально декодування: CAN FD, FlexRay, I2S, MIL-STD-1553B.

Додатково функціональність осцилографа SDS5054X може бути розширена 16-канальним логічним аналізатором, генератором довільних форм сигналів,

Високопродуктивні осциллографи серії SDS5000X, обладнані великим сенсорним дисплеєм діагоналлю 10,1”  з розрошенням 1024х600. Для зручності віддаленого контролю реалізована функція керування через функції веббраузера.



Модельний ряд серії осцилографів Siglent SDS5000X:

SDS5032X  -   каналів: 2, смуга: 350МГц

SDS5034X  -   каналів: 4, смуга: 350МГц

SDS5052X  -   каналів: 2, смуга: 500МГц

SDS5054X  -   каналів: 4, смуга: 500МГц

SDS5102X  -   каналів: 2, смуга: 1 ГГц

SDS5104X  -   каналів: 4, смуга: 1 ГГц.



Технічні особливості осцилографа Siglent SDS5054X:

• Кількість каналів: 4, смуга пропускання: 500 МГц
 Швидкість вибірки: 5 ГВ/с, обсяг пам'яті: 250М точок
• Технологія поліпшеного цифрового фосфору (SPO technology)
• Швидкість захоплення осцилонгам 110000 форм сигналів у сек. (нормальний режим),  480000 форм сигналів у сек. (режим сегментованої вибірки)
• Підтримка колірної градації (256 рівнів) частоти повторення осцилограм
• Розширена система захоплення осцилограм:Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified and Video (HDTV)
• Захоплення та декодування: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S и MIL-STD1553B
• Низький рівень шуму: 0.5 мВ/діл. до 10 В/роб.
• Режим сегментованої вибірки (до 100 тис. сегментів) для захоплення глітчів та ілюзорних сигналів
• Автоматичні вимірювання, до 39 параматрів із функціями статистики та відбиття Marvel
• Швидке перетворення Фуріє (FFT): обробка 2М точок
• Математичні виміри: додавання, віднімання, множення, поділ, інтегровання, диференціювання,
• Апаратна реалізація функцій усереднення (Average) і високої роздільної здатності (Eres)
• Апаратна реалізація функцій тестування за маскою, розширена функція редагування
• Логічний аналізатор:16-ти канальний, швидкість вибірки: 1,25ГВ/с, довжина запису: 62,5М точок
• Вбудований генератор сигналів довільних форм: AWG 25МГц
• Дисплей: 10.1" TFT-LCD роздільна здатність: 1024х600, серсорний;
• Швидкий доступ (одним натисканням) до 10 функцій
• Интерфейсы: USB Host/Device (USBTMC), LAN, Pass/Fail, Trigger Out, 10 MHz In/оut, VGA
• Віддалений контроль через LAN-порт, через веббраузер
• Підтримка віддаленого керування: SCPI-протокол.



Купити  осцилограф Siglent SDS5054X  можете в нашому інтернет-магазині cityset.com.ua.



Стандартна комплектація:

Осцилограф Siglent SDS5054X - 1 шт.
Пробник SP3050A осцилографічний - 4 шт.
Кабель USB - 1 шт.
Керівництво користувача "швидкий старт" — 1 шт.
Гарантійний талон — 12 місяців.



Опції для осцилографа SDS5054X:

Розширення смуги пропускання до 1 ГГц (SDS-5000X-4BW10)
Генератор сигналів довільної форм до 25 МГц (SAG1021)
Логічний аналізатор 16-канальний (SDS-5000X-16LA)
Пробник 16-ти канальный (SPL2016)
Захоплення та декодування I2S (SDS-5000X-I2S)
Захоплення та декодування CAN FD (SDS-5000X-CANFD)
Захоплення та декодування FlexRay (SDS-5000X-FlexRay)
Захоплення та декодування MIL-STD-1553B (SDS-5000X-1553B)
Активний пробник, смуга 1 ГГц (SAP1000)
Високовольтний корник (HPB4010)
Токовые пробники: CP4020, CP4050, CP4070, CP4070A, CP5030, CP5030A, CP5150, CP5500
Високовольтні диференціальні пробники: DPB4080, DPB5150/DPB5150A, DPB5700/DPB5700A.





У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.

Основні
ВиробникSiglent Technologies
Користувацькі характеристики
кількість каналів4
об'єм пам'яті250 Мб
Смуга частот500 МГц
швидкість вибірки5 ГВ/с
