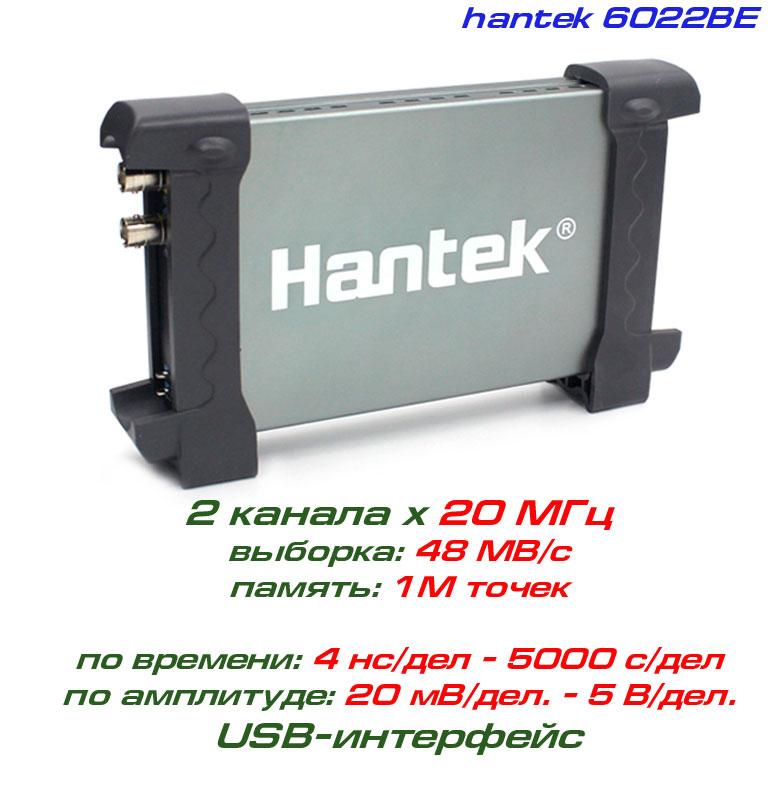

Hantek 6022BE USB-осцилограф 2 х 20 МГц

Hantek 6022BE  -  універсальний двоканальний USB-осцилограф, виробництва компанії Hantek. Hantek 6022BE має смугу пропускання  2 х 20 МГц, достатню для більшості застосувань швидкість вибірки 48 МВ/с і великим обсягом пам'яті 1М точок.



Модельний ряд серії осциллографів Hantek 6022:

Hantek 6022BE  -   USB-осцилограф 20 МГц

Hantek 6022BL  -   USB-осцилограф 20 МГц + логічний аналізатор 16-канальний.



Осцилограф Hantek 6022BE працює під керуванням  Windows 10, Windows 8, Windows 7, Windows NT, Windows XP, VISTA. за стандартним інтерфейсом USB 2.0 (USBXITM) зовнішнє джерело живлення не потрібне. До одного комп'ютера можна під'єднати кілька віртуальних осциллографів Hantek DSO, щоб легко розширювати канали.



Технічні особливості віртуального осцилографа Hantek 6022BE:

• Смуга пропускання й кількість каналів: 20 МГц х 2 канала

• Швидкість наростання: 17.5 нс (Емпеданс входу: 1МОм, 25пФ)

• Логічний аналізатор: 16 каналів (для моделі Hantek 6022BL)

• Швидкість вибірки (АЦП): 48 МВ/с (у реальному масштабі часу)

• Розширений обсяг пам'яті: 1М точок.

• Чутливість за вертикаллю: 10 мВ/діл — 5 В/год

• Развёртка во времени: 4нс/діл — 5k з/роб.

• Математичні операції: додавання, віднімання, множення, ділення, БПФ, інвертування

• Режим вимірювань, курсорні вимірювання, автоматичні вимірювання: Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle.

• Режим зображення осцилограм: XY (для побудови фігур Лисажу), XT.

 Режим синхронізації: за рівнем, альтернативний

• Режими роботи курсорів: Cross, Trace, Horizontal, Vertical

• Аналізатор спектра (БПФ).

• Формати збереження: текстовий файл, графічний формат: jpg/bmp, файл MS excel/word.

• Габарити 200 мм x 100 мм x 35 мм, маса: 0,3 кг.

• Операційна система: Windows 10, Windows 8, Windows 7, Windows NT, Windows XP, VISTA.



Купити віртуальний осцилограф Hantek 6022BE  можете в нашому інтернет-магазині cityset.com.ua.



Альтернативне програмне забезпечення OpenHantek http://openhantek.org/ для керування USB — осциллографами серій: DSO2xxx Series, DSO52xx Series, 6022BE/BL під керуванням Linux, MacOSX, Windows.



Стандартна комплектація:

• Віртуальний осцилограф Hantek 6022BE - 1 шт.

• Пробники осцилографічні — 2 шт.

• Кабель USB - 1 шт.

• Програмне забезпечення, CD-диск   - 1 шт.

• Інструкція користувача  - 1 шт.

• Гарантійний талон — 12 місяців.





У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
