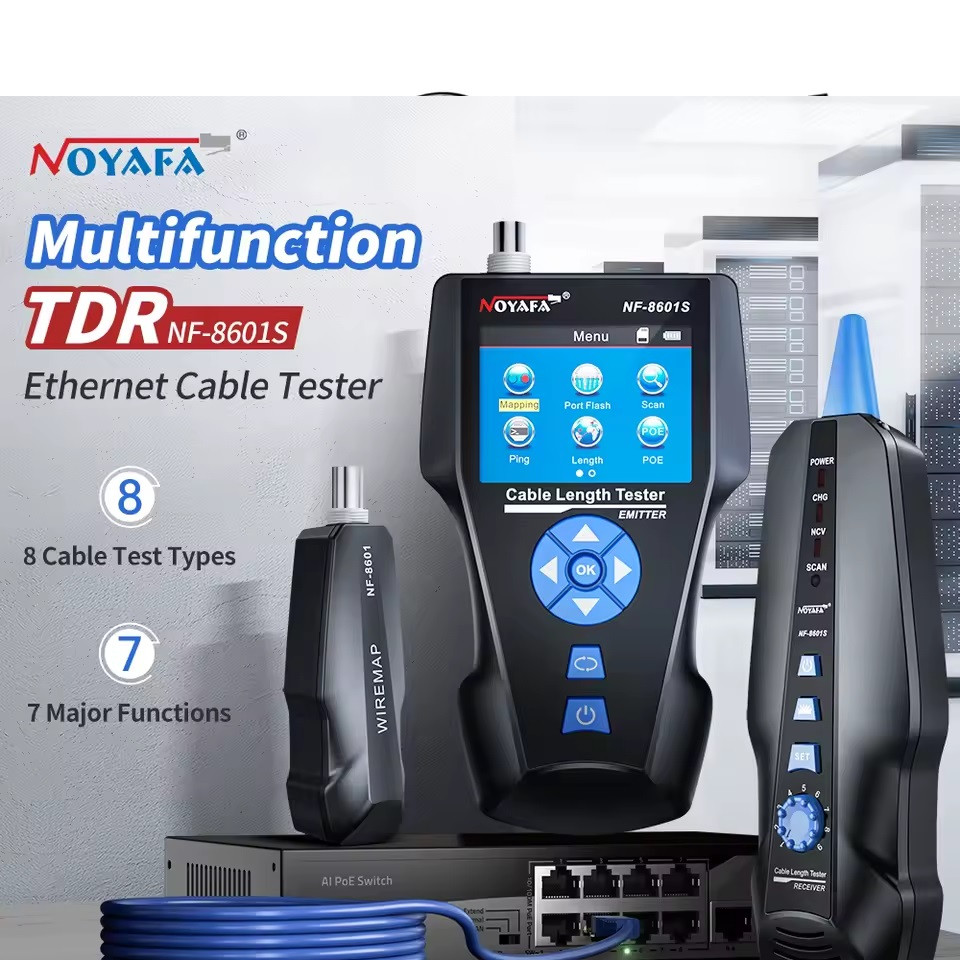

NOYAFA NF8601S багатофункціональний кабельний тестер, Wiremap, POE/PING-тестування, + рефлектометр TDR
- В наявності
- Код: NOYAFA NF8601S








- +380 (95) 843-34-38
-
День Години роботи Перерва Понеділок 08:00 - 18:00 Вівторок 08:00 - 18:00 Середа 08:00 - 18:00 Четвер 08:00 - 18:00 Пʼятниця 08:00 - 18:00 Субота 08:00 - 18:00 Неділя 08:00 - 18:00 * Час вказано для регіону: Україна, Бориспіль
- +380 (68) 197-93-75+380 (95) 843-34-38Ярмак АнтонВолодимира Момота 40, Бориспіль, Українаanton.yarmak+380958433438+380681979375
Кабельний тестер NF8601S є представником нової генерації багатофункціональних тестерів виробництва компанії NOYAFA.
Кабельний тестер NF-8601S призначений для виконання трасування прихованої проводки, селекції проводів, вимірювання довжини проводу, пошуку обриву в проводі, PING -тестування, виконання перевірок на наявність POE і напруги у проводі, побудови розкладки проводів у кабелі, визначення відстані до пошкоджень.
Скачати керівництво користувача мережемого тестера NOYAFA NF8601S (pdf.)
Головна відмінність моделі NOYAFA NF8601S від кабельного тестера NF8601 полягає в технології вимірювання відстані до пошкодження, NF8601- використовує ємнісний метод, а NF8601S – рефлектометричний котрий забезпечує більшу точність та інформативність.
Характерні відмінності кабельних тестерів NOYAFA моделей NF8601 и NF8601S:
NF8601 | NF8601S | |
Технологія | ємністний метод | рефлектометр TDR |
Тип кабелів | cat 5e, cat 6, телефонний, коаксіальний кабель | cat 5e, cat 6, cat7, телефонний, коаксіальний кабель, силовий кабель |
Відстань до пошкодження | до обриву, немає вимірювання до короткого замикання | до обриву, до короткого замикання; вимірювання болю точні |
Режими тестування | — вимірювання з основним блоком | — вимірювання з основним блоком — вимірювання з основним і віддаленим датчиком |
Калібровка | стандартна процедура використання даних калібрування | спрощена процедура використання даних калібрування |
Дисплей в режимі трасування | зображення даних за довжиною кабелю в режимі трасування | розширене зображення даних за відстанню до пошкоджень у режимі трасування |
PING-тест | низька сумісність | висока сумісність із новими роутерами |
Функціональність кабельного тестера NOYAFA NF-8601S дає змогу виконувати:
• реалізація Ping-тесту як у локальній, так і мережі інтернет
• визначення та застосування IP-адреси (DHCP клієнт)
• аналіз даних пакет: кількість пакетів, довжина пакета, time out, TTL
• визначення наявності «живлення-через-ethernet» (POE)
• виконувати детальний аналіз кабелю: на обрив, на коротке замикання, на перешкоді від сусідніх дротів, на зворотне з'єднання та розташування обриву із застосуванням методів «M-S» і «M-R»;
• виконання перевірки інтерференції сусідніх дротів під час пошуку можливої проблеми низької швидкості передавання даних;
• швидке визначення проблемних дротів у пучці інших дротів без зняття ізоляції.
• вимірювання довжини мережевого дроту, коаксіального кабелю, телефонного дроту, а також дротів стандарту USB завдовжки до 2000 метрів — без під'єднання датчика.
• виконання трасування кабелю на робочому комутаторі або роутері, не вносячи перешкод у сигнал.
• точне визначення місць короткого замикання або обривів.
Модельний ряд серії кабельних тестерів NOYAFA NF8601:
NF8601 – комплект: основний тестер NF-8601-M), приймач (NF-8601-S) і дистанційний датчик (NF8601-R).
NF8601W – основна відмінність від стандартного комплекту, додатково 7-мь дистанційних датчиків NF8601-R.
NF8601S – основна відмінність від стандартного комплекту, додаткова функція TDR (вбудований рефлектометр).
NF8601A – комплект: основний тестер NF-8601-M) і дистанційний датчик (NF8601-R).
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ кабельного тестера NOYAFA NF8601S:
• Габаритні розміри: основний тестер: 173 х 92 х 35 мм; приймач: 183 х 58 х 35 мм; дистанційний датчик: 106 х 32 х 30 мм.
• Дисплей: РК-екран із діагоналлю 3,4' — роздільною здатністю 320х240 пікселів (ефективний розмір зображення 60 х 45 міліметрів)
• Джерело живлення: літієвий акумулятор 3.7в, 1800 мА·год
• Типи кабелів, що простежуються під час трасування: звита пара STP/UTP 5E, 6E, телефонний кабель, коаксіальний кабель і різні металеві дроти, що під'єднуються за допомогою затискачів "крокодил"
• Типи кабелів, що перевіряються на несправність: звита пара STP/UTP 5E, 6E, телефонний кабель, коаксіальний кабель та різні металеві дроти, що під'єднуються за допомогою затискачів "крокодил"
• Робоча температура та вологість довкілля: -10ºC ~ +60ºC / 20% ~ 70%
• Інтерфейси пристроїв тестування: основний тестер: роз'єми RJ-45 (M), RJ45(S), RJ11, роз'єм BNC; дистанційний датчик: роз'єми RJ45, RJ11, роз'єм BNC;
• Вимірювання довжини: діапазон: 1-2000 м; точність калібрування: 2c/o (+/-0.5м) (за кабелі калібрування > 10 м); точність вимірювань: 3% ((+/-0.5 м); за стандартів виготовлення кабелів AMP, CAT 5E, 6E, 7);
• Калібрування довжини, запам'ятовування й завантаження даних: оператор може встановити довжину в обраних одиницях вимірювання, зберегти це значення в системі та надалі використовувати під час вимірювань (доступний
обсяг пам'яті дає змогу завантажити до 9 наборів даних). Довжина калібрувального кабелю-образця має бути не менш ніж 10 метрів.
• Визначення розкладки дротів у кабелі: визначення обриву, короткого замикання, зворотного перемикання, захlовування, інтерференції тощо.
• Тестування ліній: наявність POE, PING-тест.
• Трасування (пошук) кабелю: пошук проблемного кабелю серед безлічі інших дротів (тільки для виконання NF8601, NF-8601W, NF-8601S)
• Налаштування мови інтерфейсу й автовимкнення: оператор може перемикати англійську та китайську мову; оператор може встановити час автоматичного вимкнення тестера.
Стандартна комплектація кабельного тестера NOYAFA NF8601S:
• Кабельний тестер NF8601S-M – 1шт., • Приймач (NF8601S-RECIVER) - 1 шт., • Дистанційний датчик (NF8601S-WIREMAP) - 1 шт. • Сумка для зберігання - 1 шт., • Набор тестових кабелів- 1 комплект., • SD-карта - 1 шт., • Кабель USB, та зарядний адаптер - 1 комплект.,• Керівництво користувача - 1 экз.
У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
