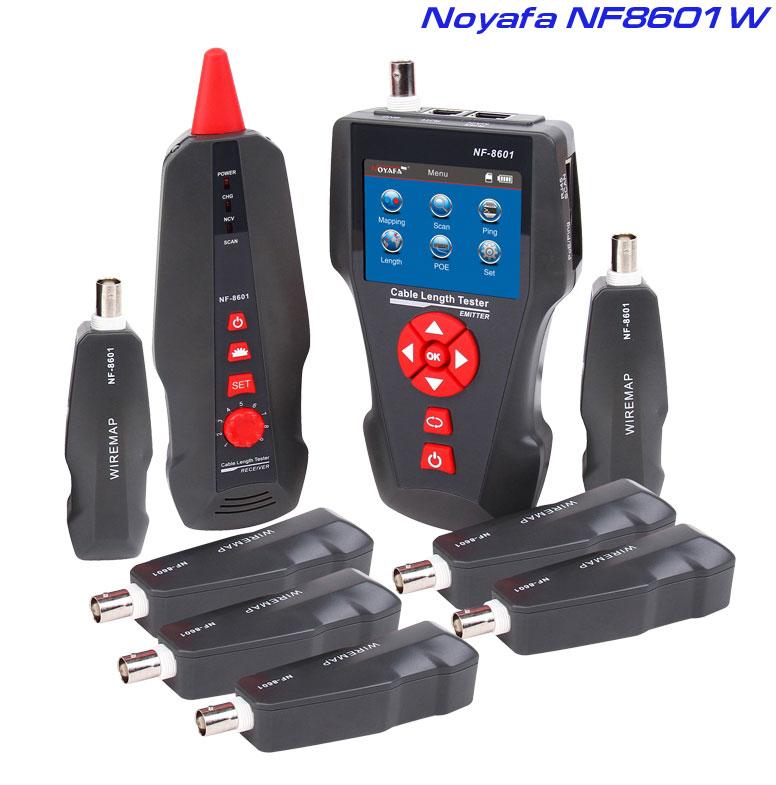

Noyafa NF8601W багатофункціональний кабельний тестер, (8 терминалів)

Кабельний тестер NF-8601W є представником нової генерації багатофункційних тестерів виробництва компанії Noyafa.

Кабельний тестер NF-8601W призначений для виконання трасування прихованого проведення, селекції дротів, вимірювання довжини дроту, пошуку обриву в дроті, PING-тестуванні, виконання перевірок на наявність POE та напруги в дроті, побудови розкладки дротів у кабелі, визначення відстані до пошкоджень.



Основна відмінність моделі NF8601W від кабельного тестера NF8601 полягає в більшому колесуванні віддалених датчиків (8 шт.)  істотно розширюють можливості селекції та тестування кількох кабелів.



Функціональність кабельного тестера NF-8601W дає змогу виконувати:
• реалізація Ping-тесту як у локальній, так і мережі інтернет
• визначення та застосування IP-адреси (DHCP клієнт)
• аналіз даних пакет: кількість пакетів, довжина пакета, time out, TTL
• визначення наявності «живлення-через-ethernet» (POE)
• виконувати детальний аналіз кабелю: на обрив, на коротке замикання, на перешкоді від сусідніх дротів, на зворотне з'єднання та розташування обривання з
застосуванням методів «M-S» і «M-R»;
• виконання перевірки інтерференції сусідніх дротів під час пошуку можливої проблеми низької швидкості передавання даних;
• швидке визначення проблемних дротів у пучці інших дротів без зняття ізоляції.
• вимірювання довжини мережевого дроту, коаксіального кабелю, телефонного дроту, а також дротів стандарту USB завдовжки до 2000 метрів — без
приєднання датчика.
• виконання трасування кабелю на робочому комутаторі або роутері, не вносячи перешкод у сигнал.
• точне визначення місць короткого замикання або обривів.





Модельний ряд серії кабельних тестерів NF8601:

NF8601  –  комплект: основний тестер NF-8601-M), приймач (NF-8601-S) і дистанційний датчик (NF8601-R).

NF8601W  – основна відмінність від стандартного комплекту, додатково  7-мь дистанційних датчиків  NF8601-R.

NF8601S  –  основна відмінність від стандартного комплекту, додаткова функція TDR (вбудований рефлектометр).

NF8601A  –  комплект: основний тестер NF-8601-M) і дистанційний датчик (NF8601-R).



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ кабельного тестера NF8601W:
• Габаритні розміри: основний тестер: 173 х 92 х 35 мм; приймач: 183 х 58 х 35 мм; дистанційний датчик: 106 х 32 х 30 мм.
• Дисплей: РК-екран із діагоналлю 3,4' — роздільною здатністю 320х240 пікселів (ефективний розмір зображення 60 х 45 міліметрів)
• Джерело живлення: літієвий акумулятор 3.7в, 1800 мА·год
• Типи кабелів, що простежуються під час трасування: звита пара STP/UTP 5E, 6E, телефонний кабель, коаксіальний кабель і різні металеві дроти, що під'єднуються за допомогою затискачів "крокодил"
• Типи кабелів, що перевіряються на несправність: звита пара STP/UTP 5E, 6E, телефонний кабель, коаксіальний кабель та різні металеві дроти, що під'єднуються за допомогою затискачів "крокодил"
• Робоча температура та вологість довкілля: -10ºC ~ +60ºC / 20% ~ 70%
• Інтерфейси тестувальних пристроїв: основний тестер: роз'єми RJ-45 (M), RJ45(S), RJ11, роз'єм BNC; дистанційний датчик: роз'єми RJ45, RJ11, роз'єм BNC;
• Вимірювання довжини: діапазон: 1-2000 м; точність калібрування: 2c/o (+/-0.5м) (за кабелі калібрування > 10 м); точність вимірювань: 3% ((+/-0.5 м); за стандартів виготовлення кабелів AMP, CAT 5E, 6E);
• Калібрування довжини, запам'ятовування й завантаження даних: оператор може встановити довжину в обраних одиницях вимірювання, зберегти це значення в системі та надалі використовувати під час вимірювань (доступний
обсяг пам'яті дає змогу завантажити до 9 наборів даних). Довжина калібрувального кабелю-образця має бути не менш ніж 10 метрів.
• Визначення розкладки дротів у кабелі: визначення обриву, короткого замикання, зворотного перемикання, захlовування, інтерференції тощо.
• Тестування ліній: наявність POE, PING-тест.
• Трасування (пошук) кабелю: пошук проблемного кабелю серед безлічі інших дротів (тільки для справ NF8601, NF-8601W, NF-8601S)
• Настроювання мови інтерфейсу й автовимкнення: оператор може перемикати англійську та китайську мову; оператор може встановити час автоматичного вимкнення тестера.



Стандартна комплектація кабельного тестера NF8601W:

• Основний кабельний тестер NF-8601-M 1шт.
• Приймач (NF-8601-S)  - 1 шт.
• Дистанційний датчик (NF8601-R) — 8 шт.
• Сумка м'яка — 1 шт.
• Набір тестових кабелів  - 1 комплект.
• Керівництво користувача — 1 екз.
• Гарантійний талон — 1 екз.
