JDS2900-30M генератор сигналів DDS, 2 канали х 30 МГц

  • Немає в наявності
  • Код: JDS2900-30M

3 854 ₴

+380 (68) 197-93-75
  • +380 (95) 843-34-38
повернення товару протягом 14 днів за домовленістю

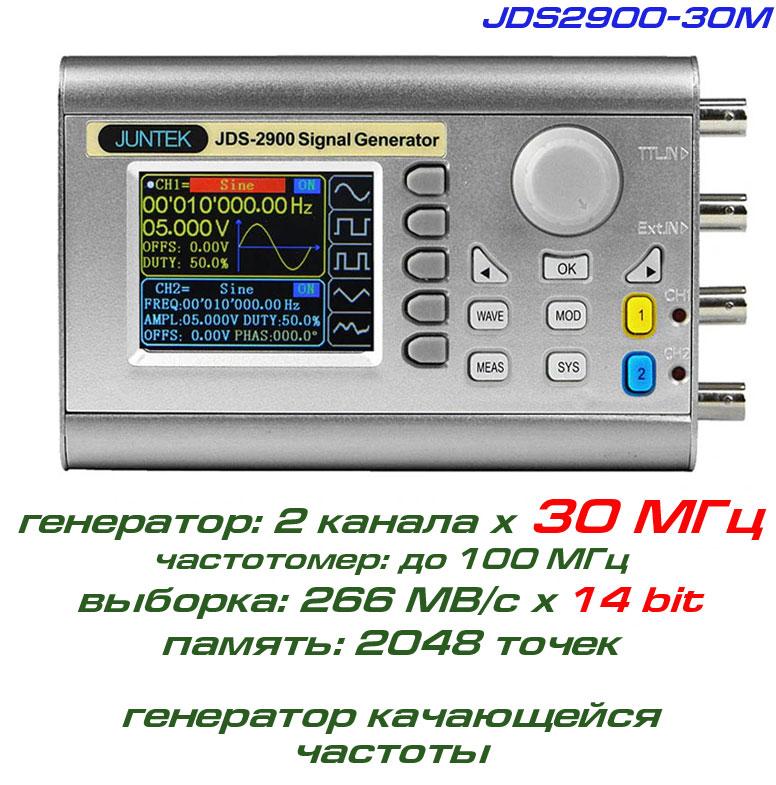

JDS2900-30M генератор сигналів DDS, 2 канали х 30 МГц
JDS2900-30M генератор сигналів DDS, 2 канали х 30 МГцНемає в наявності
3 854 ₴
+380 (68) 197-93-75
  • +380 (95) 843-34-38
Опис
Характеристики
Інформація для замовлення

JDS2900-30M   — низькочастотний генератор довільних форм сигналів (смуга 30 МГц, 2 канали), виробництва компанії JUNTEK.

Генератор JDS2900 виготовлений зехнології прямого цифрового синтезу (DDS) і забезпечує чудові тимчасові та амплітудні характеристики сигналів, що генеруються. Обладнаний 14-бітним ЦАП зі швидкістю вибірки 266 МВ/с і пам'яттю 2048 точек (на осцилограму), є вбудований частотомір від 1 Гц до 100 МГц з функцією рахунку імпульсів.



У вбудовану пам'ять встановлені стандартні форми сигналів: синус, прямокутник, імпульс, пила, напівхвиля, повна хвиля, експонента, зворотна експонента, мультитон, ЕКГ, трапеція, білий шум (Гауса), є можливість завантаження до 60 довільних форм сигналів.

Генератор JDS2900-30M має вбудовану функцію генератора частоти, що гойдається (лінійний і логарифмічний режим).



Серія генераторів JDS2900 складається з 5-ти однотипних моделей, що вирізняються тільки максимальною частотою генерації.



Модельний ряд серії генераторів JDS2900:

JDS2900-15M  –  генератор 2-канальний, смуга 15 МГц.

JDS2900-30M  –  генератор 2-канальний, смуга 30 МГц.

JDS2900-40M  –  генератор 2-канальний, смуга 40 МГц.

JDS2900-50M  –  генератор 2-канальний, смуга 50 МГц.

JDS2900-60M  –  генератор 2-канальний, смуга 60 МГц.


Технічні характеристики генераторів JDS2900-30M:

• Яскравий дисплей 2.4" TFT, роздільна здатність 320х240, що дає змогу одночасно спостерігати параметри каналів CH1 і CH2
 DDS-технологія цифрового синтезу, забезпечує генерацію стабільного сигналу з низьким рівнем спотворень
 Два повністю незалежні вихідних каналів, синхронізація зовнішнім сигналом і регульований фазовий зсув
 Максимальна вихідна частота (синусоїдального сигналу) до 30 МГц
 Роздільна здатність: 0,01 мкГц (0.00000001 Гц)
 Вбудований частотомір: від 1 Гц до 100 МГц
 Частота дискретизації: 266 МВ/с, роздільна здатність за амплітудою 14 бітів
 Обсяг пам'яті: 2048 точек
 Можливість збереження до 98 груп функцій/сигналів довільної форми: 18 груп попередньо встановлених сигналів і 60 груп сигналів довільної форми
 Попередньо встановлені функції: синус, прямокутник, імпульс, пила, напівхвиля, повна хвиля, експонента, зворотна експонента, мультитон, ЕКГ, трапеція, білий шум  та ін.
 Вбудований генератор частоти, що гойдається
 Функція частотомера зі смугою до 100 МГц, що дає змогу вимірювати частоту сигналу, період, позитивну та відразливу тривалість імпульсу.
 Висока точність встановлення частоти до 20-6, дискретність встановлення 1,0 мкГц
 Жабливість імпульсного сигналу для кожного каналу може бути встановлена незалежно в межах від 0,1% до 99,9% з дискретністю 0,1%
 Висока роздільна здатність з амплітуди, дискретність встановлення амплітуди 1 мВ, діапазон вихідного сигналу становить від 0 до 20 В (подвійна амплітуда)
 Генератори цієї серії забезпечують лінійне та логарифмічне свіпування з періодом розгортки  от 0,1 с до 999,9 с
 Є можливість зміщення вихідного сигналу за рівнем у діапазоні від -9,99 В до 9,99 В з роздільною здатністю 0,01 В
• Функція редагування форм сигналів: користувач може створювати або редагувати форму сигналу на ПК і потім записати в пам'ять генератора
• Генерація імпульсних послідовностей: от 1 до 1048575 довільних імпульсів
• Можливість зберігати в пам'яті 100 груп параметрів, встановлених користувачем
• Система захисту виходів від короткого замикання: всі вихідні канали витримують коротке замикання до 60 с
• USB інтерфейс забезпечує під'єднання приладу до персонального комп'ютера для керування й передавання даних.



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ серії генераторів JDS2900-30M:
• Максимальна частота (синусоїда): 30 МГц
• Максимальна частота (меандр, трикутник): 25 МГц
• Максимальна частота (імпульс, TTL/CMOS, сигнал довільний. форми): 6 МГц
• Кількість каналів: 2 канали (CH1/CH2) + зовнішній вхід
• Швидкість вибірки: 266 МВ/сек
• Кількість точок у сигналі довільної форми: 2048 точек
• Роздільна здатність за частотою: 1,0 мкГц
• Роздільна здатність по-вертикальному: 14 бітів
• Роздільна здатність за напругою: 1 мВ
• Амплітуда: < 10 МГц: 20 В, 10 - 30 МГц: 10 В, > 30 МГц: 5 В
• Вбудовані форми сигналу/функції:  встановлені форми сигналів (синус, прямокутник, імпульс, пила, білий шум (Гауса)) і 64 (включно з DC) користувацькими формами
• Вихідний імпеданс: 50 Ом ± 10%
• Частотомір: діапазон частот: від 1 Гц до 100 МГц
• Інтерфейси: стандарт USB, TTL



Стандартна комплектація:

• Генератор JDS2900-30M  - 1 шт.
• Кабель USB  - 1 шт.
• Кабель живлення — 1 шт.
• Кабель із BNC роз'ємом і "крокодилами" — 2 шт.
• Посібник користувача та програмне забезпечення на електронному носії CD - 1 шт.
• Гарантійний талон — 1 екз.



JDS2900-30M управление генератором сигналов

JDS2900-30M габаритные размеры генератора импульсов

Стандартная комплектация генератора сигналов JDS2900-30M

У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.

Користувацькі характеристики
к-сть каналів2
пам'ять2048 пікселів
смуга30 МГц
Дозвіл14 біт
частота вибірки266 МВ/с
  • Ціна: 3 854 ₴
