JDS2900-15M генератор сигналів DDS, 2 каналу х 15МГц

  • Немає в наявності
  • Код: JDS2900-15M

2 199 грн.

+380681979375
  • +380958433438
повернення товару протягом 14 днів за домовленістю

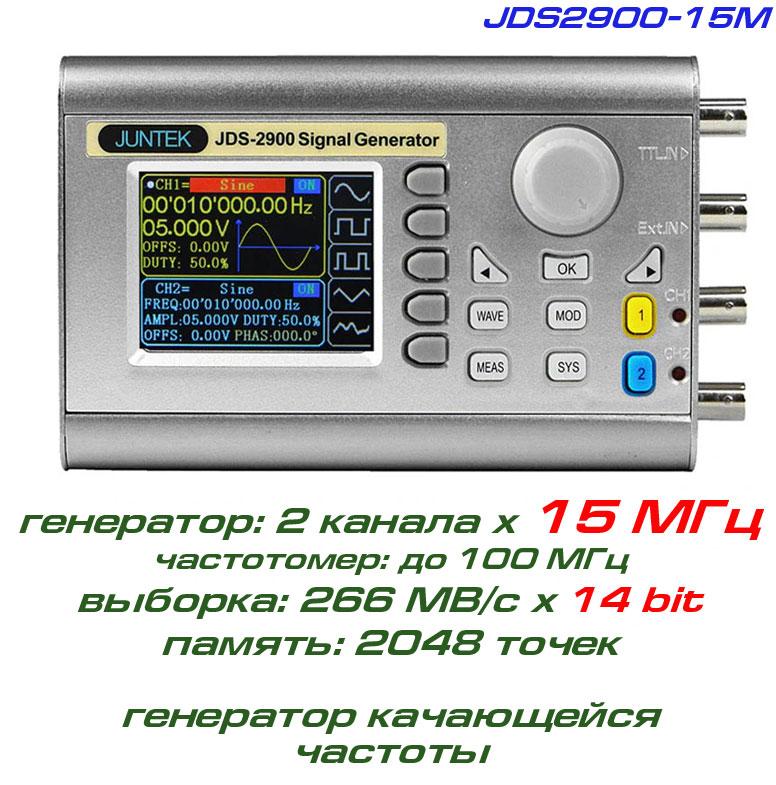

JDS2900-15M генератор сигналів DDS, 2 каналу х 15МГц
Немає в наявностіJDS2900-15M генератор сигналів DDS, 2 каналу х 15МГц
2 199 грн.
+380681979375
  • +380958433438
Опис
Характеристики
Інформація для замовлення

JDS2900-15M – низькочастотний генератор довільних форм сигналів (смуга 15МГц, 2 канали), виробництва компанії JUNTEK.

Генератор JDS2900 виконаний за технологии прямого цифрового синтезу (DDS) і забезпечує відмінні часові та амплітудні характеристики генерованих сигналів. Оснащений 14-ти бітний ЦАП зі швидкістю вибірки 266 МВ/с і пам'яттю 2048 пікселів (на осциллограмму), є вбудований частотомір від 1 Гц до 100 МГц з функцією рахунку імпульсів.



У вбудовану пам'ять встановлені стандартні форми сигналів: синус, прямокутник, імпульс, пила, полуволна, повна хвиля, експонента, зворотна експонента, мультитон, ЕКГ, трапеція, білий шум (Гауса), є можливість завантаження до 60 довільних форм сигналів.

Генератор JDS2900-15M має вбудовану функцію генератора хитної частоти (лінійний і логарифмічний режим).



Серія генераторів JDS2900-15M складається з 5-ти однотипних моделей відрізняються тільки максимальною частотою генерації.



Модельний ряд серії генераторів JDS2900:

JDS2900-15M – генератор 2-х канальний, смуга 15МГц.

JDS2900-30M – генератор 2-х канальний, смуга 30МГц.

JDS2900-40M – генератор 2-х канальний, смуга 40МГц.

JDS2900-50M – генератор 2-х канальний, смуга 50МГц.

JDS2900-60М – генератор 2-х канальний, смуга 60МГц.


Технічні характеристики генераторів JDS2900-15M:

Яскравий дисплей 2.4" TFT, дозвіл 320х240, що дозволяє одночасно спостерігати параметри каналів CH1 і CH2
DDS-технологія цифрового синтезу, забезпечує генерацію стабільного сигналу з низьким рівнем спотворень
Два повністю незалежні вихідних каналу, синхронізація зовнішнім сигналом і регульований фазовий зсув
Максимальна вихідна частота (синусоїдального сигналу) до 15 МГц
Роздільна здатність: 0,01 мкГц (0.00000001 Гц)
Вбудований частотомір: від 1 Гц до 100 МГц
Частота дискретизації: 266 МВ/с, роздільна здатність по амплітуді 14 біт
Обсяг пам'яті: 2048 пікселів
Можливість збереження до 98 груп функцій/сигналів довільної форми: 18 передвстановлених груп сигналів і 60 груп сигналів довільної форми
Передвстановлені функції: синус, прямокутник, імпульс, пила, полуволна, повна хвиля, експонента, зворотна експонента, мультитон, ЕКГ, трапеція, білий шум та ін.
Вбудований генератор хитної частоти
Функція частотомера з смугою до 100 МГц, що дозволяє вимірювати частоту сигналу, період, позитивну і негативну тривалість імпульсу.
Висока точність установки частоти до 20е-6, дискретність установки 1,0 мкГц
Шпаруватість імпульсного сигналу для кожного каналу може бути встановлена незалежно в межах від 0,1% до 99,9% з дискретністю 0,1%
Висока роздільна здатність по амплітуді, дискретність установки амплітуди 1 мВ, діапазон вихідного сигналу становить від 0 до 20 В (подвійна амплітуда)
Генератори даної серії забезпечують лінійне і логарифмічний свипирование з періодом розгортки від 0,1 с до 999,9 з
Є можливість зміщення вихідного сигналу по рівню в діапазоні від -9,99 до 9,99 з роздільною здатністю 0,01 В
Функція редагування форм сигналів: користувач може створювати або редагувати форму сигналу на ПК і потім записати в пам'ять генератора
Генерація імпульсних послідовностей: від 1 до 1048575 довільних імпульсів
Можливість зберігати у пам'яті 100 груп параметрів, встановлених користувачем
Система захисту виходів від короткого замикання: всі вихідні канали витримують коротке замикання до 60 с
USB інтерфейс забезпечує підключення приладу до персонального комп'ютера для управління і передачі даних.



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ серії генераторів JDS2900-15M:
Максимальна частота (синусоїда): 15 МГц
Максимальна частота (меандр, трикутник): 15 МГц
Максимальна частота (імпульс, TTL/CMOS, сигнал произвольн. форми): 6 МГц
Кількість каналів: 2 канали (CH1 / CH2) + зовнішній вхід
Швидкість вибірки: 266 МБ/с
Кількість точок в сигналі довільної форми: 2048точек
Дозвіл по частоті: 1,0 мкГц
Дозвіл по вертикалі: 14 біт
Дозвіл по напрузі: 1 мВ
Амплітуда: < 10 МГц: 20 В, 10 - 30 МГц: 10 В, > 30 МГц: 5
Вбудовані форми сигналу / функції: попередньо форми сигналів (синус, прямокутник, імпульс, пила, білий шум (Гауса)) і 64 (включаючи DC) користувальницькі форми
Вихідний імпеданс: 50 Ом ± 10%
Частотомір: діапазон частот: від 1 Гц до 100 МГц
Інтерфейси: стандарт USB, TTL



Стандартна комплектація:

Генератор JDS2900-15M - 1 шт.
USB-Кабель - 1 шт.
Кабель живлення - 1 шт.
Кабель з BNC роз'ємом і "крокодилами" - 2 шт.
Керівництво користувача і програмне забезпечення на електронному носії CD - 1 шт.
Гарантійний талон - 1 екз.



JDS2900-15M управління генератором сигналів

JDS2900-15M габаритні розміри генератора імпульсів

Стандартна комплектація генератора сигналів JDS2900-15M

У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого спеціаліста за вказаними вище телефонами.

Користувацькі характеристики
к-сть каналів2
пам'ять2048 пікселів
смуга15 МГц
Дозвіл14 біт
частота вибірки266 МВ/с
