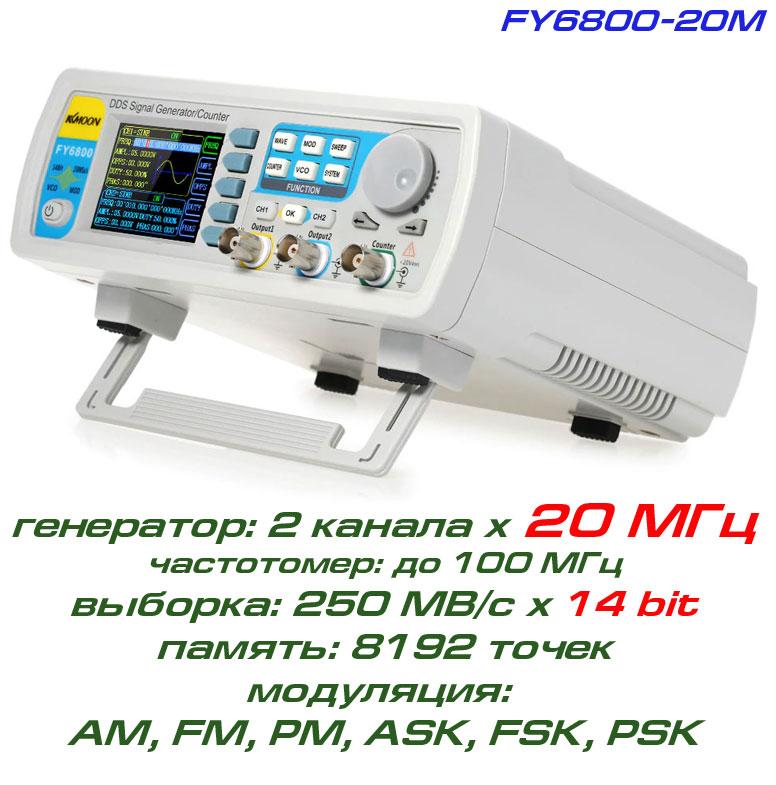

FY6800-20M генератор сигналів DDS, 2 канали х 20 МГц

FY6800-20M   — генератор сигналів довільної форми (смуга 20 МГц, 2 канали), виробництва компаії FeelTech.

Генератор FeelTech FY6800-20M є представником генераторів сигналів довільної форми реалізованих на базі технології прямого цифрового синтезу (DDS), забезпечує чудові тимчасові та амплітудні характеристики.



Модельний ряд серії генераторів FY6800:

FY6800-20M  –  генератор 2-канальний, смуга 20 МГц.

FY6800-30M  –  генератор 2-канальний, смуга 30 МГц.

FY6800-50M  –  генератор 2-канальний, смуга 50 МГц.

FY6800-60M  –  генератор 2-канальний, смуга 60 МГц.



» Посібник користувача та програмне забезпечення для серії генераторів FY6800 завантажити»



Функціональні двоканальні генератори серії FY6800 мають чудові експлуатаційні та технічні характеристики завдяки високій швидкості цифрово-аналогового перетворювача технології прямого цифрового синтезу сигналу DDS. Відмітною рисою генераторів FY6800 є висока точність, стабільність амплітуди і низький рівень власних шумів.

Технічні характеристики генераторів FeelTech FY6800:

• Яскравий дисплей 2.4" TFT, роздільна здатність 320х240, що дає змогу одночасно спостерігати параметри каналів CH1 і CH2
• DDS-технологія цифрового синтезу, забезпечує генерацію стабільного сигналу з низьким рівнем спотворень
• Два повністю незалежні вихідних каналів, синхронізація зовнішнім сигналом і регульований фазовий зсув
• Максимальна вихідна частота (синусоїдального сигналу) до 20 МГц
• Роздільна здатність: 0,01 мкГц
• Вбудований частотомір: до 100 МГц
• Частота дискретизації: 250 МВ/с, роздільна здатність за амплітудою 14 бітів
• Обсяг пам'яті: 8192 точек
• Можливість збереження до 98 груп функцій/сигналів довільної форми: 34 групи попередньо встановлених сигналів і 64 групи користувацького сигналу
• Попередньо встановлені функції: синус, прямокутник, імпульс, пила, напівхвиля, повна хвиля, експонента, зворотна експонента, мультитон, ЕКГ, трапеція, білий шум (Гауса) та ін.
• Різні типи модуляції: AM, FM, PM, ASK, FSK, PSK
• Функція частотомера зі смугою до 100 МГц, що дає змогу вимірювати частоту сигналу, період, позитивну та відразливу тривалість імпульсу.
• Висока точність встановлення частоти до 20-6, дискретність встановлення 1,0 мкГц
• Жабливість імпульсного сигналу для кожного каналу може бути встановлена незалежно в межах від 0,1% до 99,9% з дискретністю 0,1%
• Висока роздільна здатність з амплітуди, дискретність встановлення амплітуди 1 мВ, діапазон вихідного сигналу становить від 0 до 20 В (подвійна амплітуда)
• Генератори цієї серії забезпечують лінійне та логарифмічне свіпування з періодом розгортки  от 0,01 з до 999,9 с
• Є можливість зміщення вихідного сигналу за рівнем у діапазоні від -9,99 В до 9,99 В із роздільною здатністю 0,01 В
• Функція редагування форм сигналів: користувач може створювати або редагувати форму сигналу на ПК і потім записати в пам'ять генератора
• Генерація імпульсних послідовностей: от 1 до 1048575 довільних імпульсів
• Можливість зберігати в пам'яті 100 груп параметрів, встановлених користувачем
• Система захисту виходів від короткого замикання: всі вихідні канали витримують коротке замикання до 60 с
• USB інтерфейс забезпечує під'єднання приладу до персонального комп'ютера для керування й передавання даних.



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ серії генераторів FY6800:
• Максимальна частота (снусоїда): 20 МГц
• Максимальна частота (меандр, трикутник): 15 МГц
• Максимальна частота (імпульс, TTL/CMOS, сигнал довільний. форми): 10 МГц
• Кількість каналів: 2 канали (CH1/CH2) + зовнішній вхід
• Швидкість вибірки: 250 МВ/сек
• Кількість точок у сигналі довільної форми: 8192 точек
• Роздільна здатність за частотою: 1,0 мкГц
• Роздільна здатність по-вертикальному: 14 бітів
• Роздільна здатність за напругою: 1 мВ
• Амплітуда: < 10 МГц: 20 В, 10 - 20 МГц: 10 В, > 20 МГц: 5 В
• Вбудовані форми сигналу/функції:  встановлені форми сигналів (синус, прямокутник, імпульс, пила, білий шум (Гауса)) і 64 (включно з DC) користувацькими формами
• Вихідний імпеданс: 50 Ом ± 10%
• Частотомір: діапазон частот: від 0,01 Гц до 100 МГц
• Інтерфейси: стандарт USB, TTL, CMOS
• Габарити: 200 х 190 х 90 мм.



Стандартна комплектація:

• Генератор FY6800-20M  - 1 шт.
• Кабель USB  - 1 шт.
• Кабель живлення — 1 шт.
• Кабель із BNC-роз'ємом — 1 шт.
• Кабель із BNC роз'ємом і "крокодилами" — 2 шт.
• Керівництво користувача — 1 екз.
• Гарантійний талон — 1 екз.
