ISDS205C USB-осцилограф 2 х 20 МГц, з логічним осцилографом
ISDS205C USB-осцилограф 2 х 20 МГц, з логічним осцилографомНемає в наявності
5 035 ₴
+380 (68) 197-93-75
  • +380 (95) 843-34-38
Опис
Характеристики
Інформація для замовлення

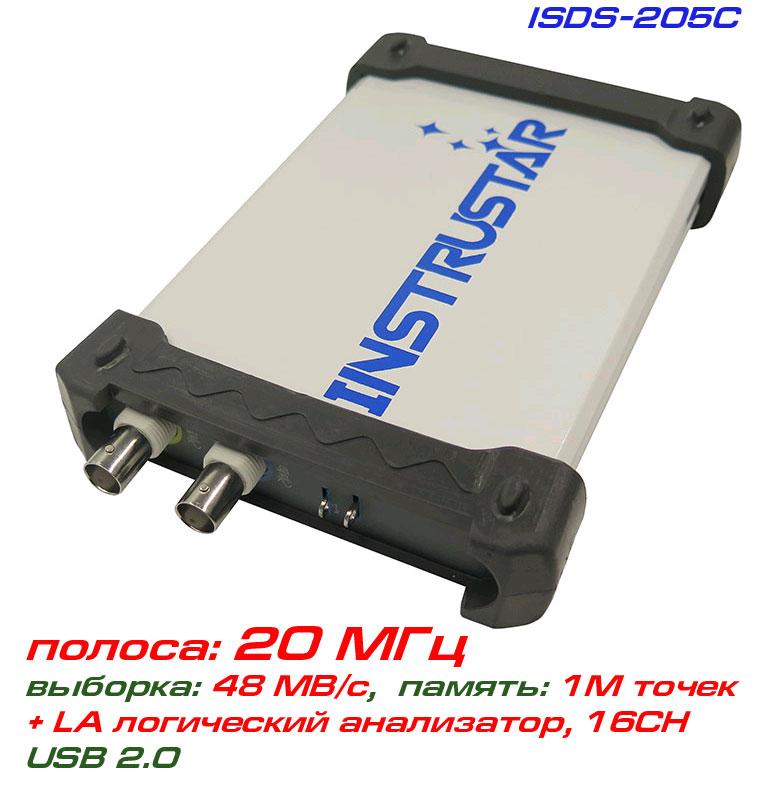

ISDS205C  -  віртуальний USB-осцилограф,  виробництва компанії INSTRUSTAR, оснащён 16-канальним логічним аналізатором.



Модельний ряд серії осцилографів ISDS205:

ISDS205A -   USB-осцилограф 20 МГц

ISDS205B -   USB-осцилограф 20 МГц+ генератор DDS  20МГц

ISDS205C -   USB-осцилограф 20 МГц+ логічний аналізатор 16-канальний

ISDS205X -   USB-осцилограф  20 МГц + генератор DDS 20 МГц + логічні аналізатори 16-канальний.



Осцилограф ISDS205С має два аналогові канали зі смугою пропускання 20 МГц і 16 каналами логічного аналізатора.

Швидкість вибірки  АЦП становить 48 МВ/с, а обсяг пам'яті: 1 МБ/канал.



Технічні особливості віртуального осцилографа ISDS205C:

Смуга пропускання й кількість каналів: 20 МГц  х 2 канала

Логічний аналізатор: 16 каналів

Швидкість вибірки (АЦП): 48 МВ/с  (у реальному масштабі часу)

Режим вимірювань, курсорні вимірювання, автоматичні вимірювання

Розширений обсяг пам'яті: 1 Мточок/канал

Аналізатор спектра (БПФ)

16-канальний логічний аналізатор

Вбудований DDS-генератор довільних форм сигналів, до 20 МГц

Реєстратор.



Купити віртуальний осцилограф ISDS205C можете в нашому інтернет-магазині cityset.com.ua.



81971-програмне забезпечення  і руководство користувача ISDS205C (.rar)



Технічні характеристики USB-осцилографа ISDS205C:

Кількість каналів/смужка: 20 МГц

Імпеданс аналогових каналів: 1 МОм, 25 пФ

Режими входу: відкритий DC, закритий АС, заземлення

Діапазон вимірювання напруги: ±6В (1X) / ±60В (10X)

Діапазон тимчасової розвертки: від 1нс до 20 с.

Швидкість вибірки АЦП/розрядність: 48 МВ/с  / 8 бит

Обсяг пам'яті: 1 Мточок/канал

Режим синхронізації: авто/стандарт/післяній

Умови схоплення: фронт, що наростає фронт, низхідний фронт

• Режим зображення осцилограм: XY (для побудови фігур Лисажу), XT.



Аналізатори спектра:

Алгоритм перетворення: БПФ (18 вікон), кореляційний

Розмір вікна перетворення (відрахунків): 8-1048576/канал

Спектральні виміри: рівень гармонік (1-7), SNR (сигнал/шум), SINAD, ENOB, THD, SFDR

Фільтри обробки: БИХ-фільтр (FIR) підтримує довільні розміри смуги пропускання, різні віконні функції (прямокутна, Барлетта, трикутна, косинуса, Хеннінга, Барлетта-Хенінга, Хемінінга, Блекмана, Блекмана-Хариця, Тьюки, Наталла, вікно з плоскою вершиною, Бохмана, Парзена, Ланцеша, Кайзера, Гауса, Дольфа-Чебишева)

БИХ-фільтр підтримує такі типи фільтрів: «Баттерворт», «Чебишв I», «Чебишв II», «Еліптичний».



Реєстратор даних:

Кількість каналів: 2

Частота квантовування: 1-го каналу: 1 кГц–24 МГц, 2 канали: 1 кГц-16 МГц

Файл записування: максимум 4 ГБ, час запису залежить від частоти оцифрування



Логічний аналізатор:

Кількість каналів: 16

Частота зацифровування: 250 кГц-24 МГц (8 каналів), 250 кГц-16 МГц (16 каналів)

Обсяг зацифровування: 1 МБ-2 ГБ



Логічний аналізатор Saleae Logic:

Кількість каналів: 8

Частота зацифровування: 25 кГц-24 МГц

Анализатор протокола: Atmel SWI, BiSS C, SPI, I2C, CAN, UART, I2S / PCM, DMX-512, JTAG, LIN, Manchester, 1-WIRE, UNI / O, Simple Parallel, MDIO, USB 1.1, PS / 2 Keyboard / Mouse

Обсяг зацифрування: 1 МБ-10 ТБ





Стандартна комплектація:

Віртуальний осцилограф ISDS205C - 1 шт.

Пробники осцилографічні  — 2 шт.

Пробники логічного аналізатора  - 1 комплект.

Кабель USB  - 1 шт.

Програмне забезпечення, CD-диск   - 1 шт.

Інструкція користувача  - 1 шт.

Гарантійний талон — 12 місяців.

ISDS205X комплект поставки USB-осциллографа с генератором и логическим анализатором



Приклади застосування осциллографів серії ISDS205:



У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.

Основні
ВиробникINSTRUSTAR
Користувальницькі характеристики
кількість каналів2
логічний аналізаторДа
об'єм пам'яті1 Мб
Смуга частот20 МГц
швидкість вибірки48 МВ/с
