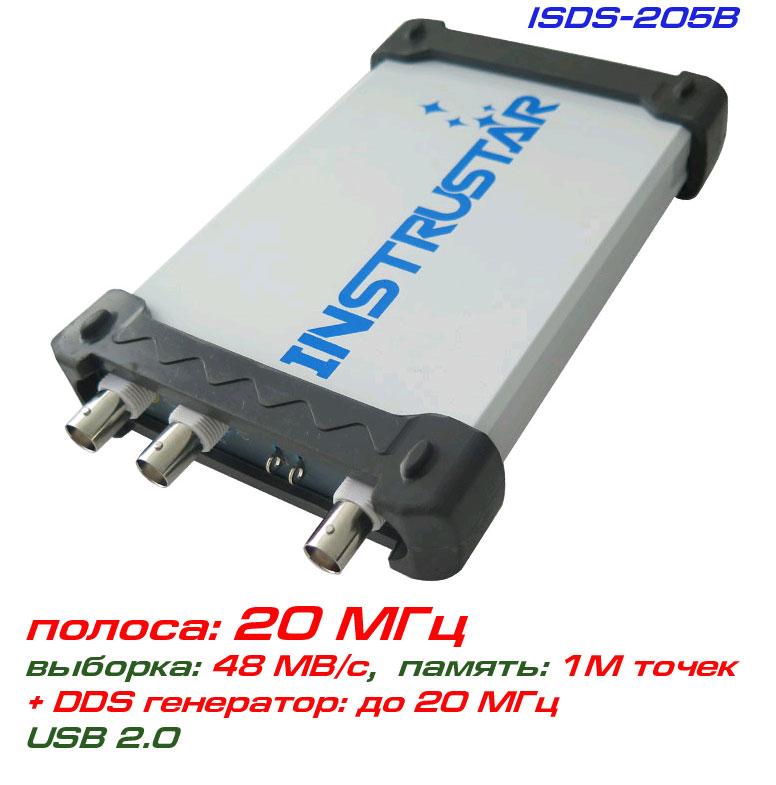

ISDS205B USB-осцилограф 2 х 20 МГц, з генератором сигналів

  • Немає в наявності
  • Код: ISDS205B

3 869 ₴

+380 (68) 197-93-75
  • +380 (95) 843-34-38
повернення товару протягом 14 днів за домовленістю
ISDS205B USB-осцилограф 2 х 20 МГц, з генератором сигналів
ISDS205B USB-осцилограф 2 х 20 МГц, з генератором сигналівНемає в наявності
3 869 ₴
+380 (68) 197-93-75
  • +380 (95) 843-34-38
Опис
Характеристики
Інформація для замовлення

ISDS205B  -  віртуальний USB-осцилограф,  виробництва компанії INSTRUSTAR, обладнаний вбудованим генератором довільних форм сигналу зі смугою 20 МГц.

Модельний ряд серії осцилографів ISDS205:

ISDS205A -   USB-осцилограф 20 МГц

ISDS205B -   USB-осцилограф 20 МГц+ генератор DDS  20МГц

ISDS205C -   USB-осцилограф 20 МГц+ логічний аналізатор 16-канальний

ISDS205X -   USB-осцилограф  20 МГц + генератор DDS 20 МГц + логічні аналізатори 16-канальний.



Осциллограф ISDS205B має два аналогові канали зі смугою пропускання 20 МГц,  , а також вбудованим генератором довільних форм сигналів.

Швидкість вибірки  АЦП становить 48 МВ/с, а обсяг пам'яті: 1 МБ/канал.



Технічні особливості віртуального осцилографа ISDS205B:

Смуга пропускання й кількість каналів: 20 МГц  х 2 канала

Логічний аналізатор: 16 каналів

Швидкість вибірки (АЦП): 48 МВ/с  (у реальному масштабі часу)

Режим вимірювань, курсорні вимірювання, автоматичні вимірювання

Розширений обсяг пам'яті: 1 Мточок/канал

Аналізатор спектра (БПФ)

16-канальний логічних аналізатор

Вбудований DDS-генератор довільних форм сигналів, до 20 МГц

Реєстратор.



Купити віртуальний осцилограф ISDS205B можете в нашому інтернет-магазині cityset.com.ua.

ckалка програмне забезпечення  і руководство користувача ISDS205B (.rar)



Технічні характеристики USB-осцилографа ISDS205B:

Кількість каналів/смужка: 20 МГц

Імпеданс аналогових каналів: 1 МОм, 25 пФ

Режими входу: відкритий DC, закритий АС, заземлення

Діапазон вимірювання напруги: ±6В (1X) / ±60В (10X)

Діапазон тимчасової розвертки: від 1нс до 20 с.

Швидкість вибірки АЦП/розрядність: 48 МВ/с  / 8 бит

Обсяг пам'яті: 1 Мточок/канал

Режим синхронізації: авто/стандарт/післяній

Умови схоплення: фронт, що наростає фронт, низхідний фронт

• Режим зображення осцилограм: XY (для побудови фігур Лисажу), XT.

Аналізатори спектра:

Алгоритм перетворення: БПФ (18 вікон), кореляційний

Розмір вікна перетворення (відрахунків): 8-1048576/канал

Спектральні виміри: рівень гармонік (1-7), SNR (сигнал/шум), SINAD, ENOB, THD, SFDR

Фільтри обробки: БИХ-фільтр (FIR) підтримує довільні розміри смуги пропускання, різні віконні функції (прямокутна, Барлетта, трикутна, косинуса, Хеннінга, Барлетта-Хенінга, Хемінінга, Блекмана, Блекмана-Хариця, Тьюки, Наталла, вікно з плоскою вершиною, Бохмана, Парзена, Ланцеша, Кайзера, Гауса, Дольфа-Чебишева)

БИХ-фільтр підтримує такі типи фільтрів: «Баттерворт», «Чебишв I», «Чебишв II», «Еліптичний».

Реєстратор даних:

Кількість каналів: 2

Частота квантовування: 1-го каналу: 1 кГц–24 МГц, 2 канали: 1 кГц-16 МГц

Файл записування: максимум 4 ГБ, час запису залежить від частоти оцифрування.

Генератор довільних форм сигналів:

Форма сигналу: синусоїдна, прямокутна (з корекцією скваності), трикутна, пилоподібна вгору, пилоподібна вниз

Амплітуда: ≥9 Vp-p (без навантаження)

Вихідний опір: 200 Ω ± 10%;

Зміщення: ±2,5 В

Діапазон частот: 1 Гц-20 МГц.



Стандартна комплектація:

Віртуальний осцилограф ISDS205B - 1 шт. Пробники осцилографічні — 2 шт. Кабель BNC-BNC  - 1 шт.  Кабель USB  - 1 шт. Програмне забезпечення, CD-диск   - 1 шт. Інструкція користувача  - 1 шт. Гарантійний талон — 12 місяців.

ISDS205B комплект поставки USB-осциллографа с генератором

Приклади застосування осциллографів серії ISDS205:











У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.

Основні
ВиробникINSTRUSTAR
Користувацькі характеристики
вбудований генераторДа
кількість каналів2
об'єм пам'яті1 Мб
Смуга частот20 МГц
швидкість вибірки48 МВ/с
