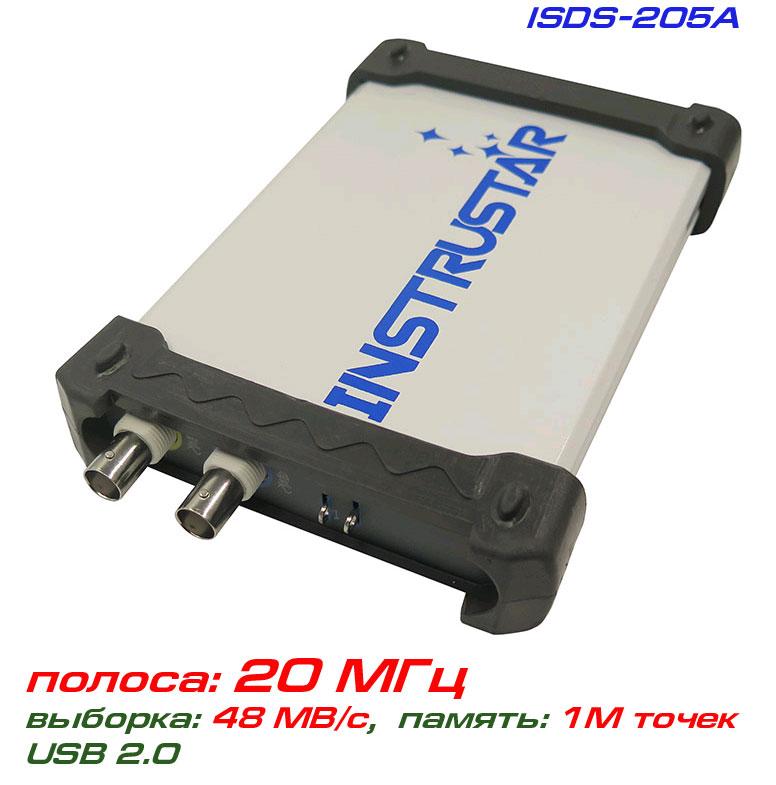

ISDS205A  -  віртуальний USB-осцилограф,  виробництва компанії INSTRUSTARє молодшою моделлю віртуальних осциллографів серії ISDS205.



Модельний ряд серії осцилографів ISDS205:

ISDS205A -   USB-осцилограф 20 МГц

ISDS205B -   USB-осцилограф 20 МГц+ генератор DDS  20МГц

ISDS205C -   USB-осцилограф 20 МГц+ логічний аналізатор 16-канальний

ISDS205X -   USB-осцилограф  20 МГц + генератор DDS 20 МГц + логічні аналізатори 16-канальний.



Осцилограф ISDS205A має два аналогові канали зі смугою пропускання 20 МГц,  швидкістю вибірки  АЦП 48 МВ/с, обсягом пам'яті: 1 МБ/канал.



Технічні особливості віртуального осцилографа ISDS205A:

Смуга пропускання й кількість каналів: 20 МГц  х 2 канала

Логічний аналізатор: 16 каналів (тільки в моделях ISDS205C и ISDS205X)

Швидкість вибірки (АЦП): 48 МВ/с  (у реальному масштабі часу)

Режим вимірювань, курсорні вимірювання, автоматичні вимірювання

Розширений обсяг пам'яті: 1 Мточок/канал

Аналізатор спектра (БПФ)

16-канальний логічних аналізатор

Вбудований DDS-генератор довільних форм сигналів, до 20 МГц (тільки в моделях ISDS205B и ISDS205X)

Реєстратор.



Купити віртуальний осциллограф ISDS205X можете в нашому інтернет-магазині cityset.com.ua.

ckалка програмне забезпечення  і руководство користувача ISDS205A (.rar)



Технічні характеристики USB-осцилографа ISDS205A:

Кількість каналів/смужка: 20 МГц

Імпеданс аналогових каналів: 1 МОм, 25 пФ

Режими входу: відкритий DC, закритий АС, заземлення

Діапазон вимірювання напруги: ±6В (1X) / ±60В (10X)

Діапазон тимчасової розвертки: від 1нс до 20 с.

Швидкість вибірки АЦП/розрядність: 48 МВ/с  / 8 бит

Обсяг пам'яті: 1 Мточок/канал

Режим синхронізації: авто/стандарт/післяній

Умови схоплення: фронт, що наростає фронт, низхідний фронт

• Режим зображення осцилограм: XY (для побудови фігур Лисажу), XT.

Аналізатори спектра:

Алгоритм перетворення: БПФ (18 вікон), кореляційний

Розмір вікна перетворення (відрахунків): 8-1048576/канал

Спектральні виміри: рівень гармонік (1-7), SNR (сигнал/шум), SINAD, ENOB, THD, SFDR

Фільтри обробки: БИХ-фільтр (FIR) підтримує довільні розміри смуги пропускання, різні віконні функції (прямокутна, Барлетта, трикутна, косинуса, Хеннінга, Барлетта-Хенінга, Хемінінга, Блекмана, Блекмана-Хариця, Тьюки, Наталла, вікно з плоскою вершиною, Бохмана, Парзена, Ланцеша, Кайзера, Гауса, Дольфа-Чебишева)

БИХ-фільтр підтримує такі типи фільтрів: «Баттерворт», «Чебишв I», «Чебишв II», «Еліптичний».

Реєстратор даних:

Кількість каналів: 2

Частота квантовування: 1-го каналу: 1 кГц–24 МГц, 2 канали: 1 кГц-16 МГц

Файл записування: максимум 4 ГБ, час запису залежить від частоти оцифрування



Стандартна комплектація осцилографа ISDS205A:

Віртуальний осцилограф ISDS205A - 1 шт.  Пробники осцилографічні з ділителем 1:1 / 1:10  — 2 шт.  Кабель USB  - 1 шт. Програмне забезпечення, CD-диск   - 1 шт. Інструкція користувача  - 1 шт. Гарантійний талон — 12 місяців.



Приклади застосування осциллографів серії ISDS205:

У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
