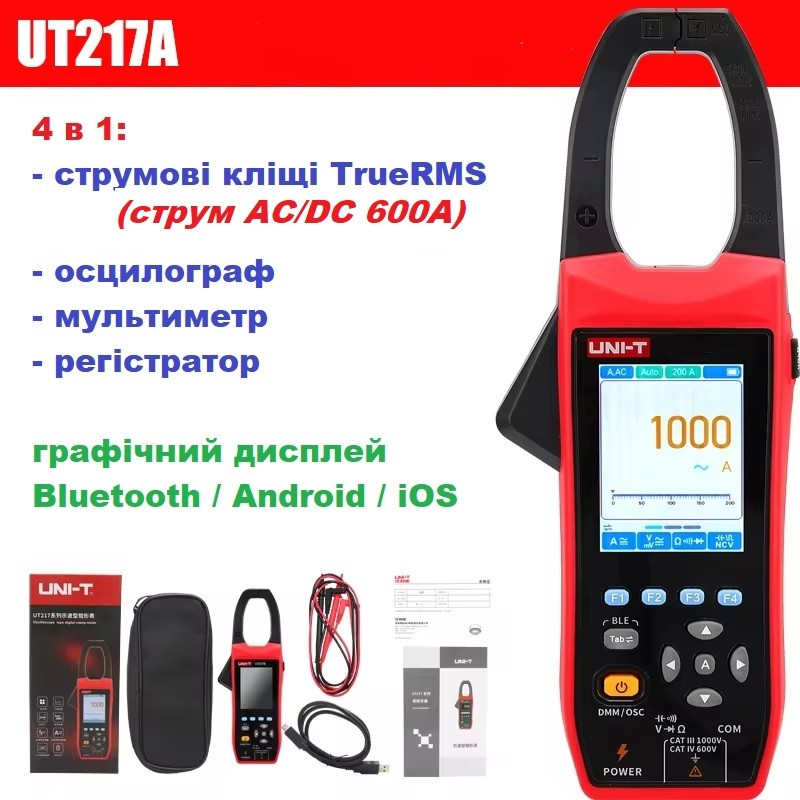

UNI-T UT217A, струмові кліщі + осцилограф + регистратор, AC/DC 600A, напруга AC/DC 1000В, опір: 100МОм, ємність: 20мФ, частота: до

UNI-T UT217A  - комбіновані TrueRMS струмові кліщі з функцією осцилографа та мультиметра.  можливостю вимірювання пускових токів (Inrush Current).

Струмові кліщі моделі UNI-T UT217A призначені для виконання точних вимірювань значень змінного та постійного струму до AC/DC до 600A (в піддіапазонах  600A / 20А), напруги AC/DC до 1000 В, опору до 100 МОм, ємності до 20 мФ, частота до 20 МГц, температури до 1300 °С.

ОСОБЛИВОСТІ струмових кліщів UNI-T UT217A:

• Функції осцилографа та передачі результату вимірювання по Bluetooth-інтерфейсу.

• Струмові кліщі оснащені 2,8 дюймовим повноколірним TFT-екраном, роздільною здатністю 240 х 320, новим інтерфейсом користувача.

• Комбінований пристрій 3-в-1: струмові кліщі (AC/DC), мультиметр та вбудований осцилограф.
      - вбудований True-RMS мультиметр з автоматичним вибором діапазонів та 20 000 відліків.
      - осцилограф дозволяє одночасно вимірювати форму сигналу струму та напруги.

• Передача результату вимірювання по Bluetooth-інтерфейсу. Смартфон може використовуватись для перегляду даних вимірювань мультиметра, дистанційного керування, відображення графіків та збереження даних у форматі CSV.





Основні можливості

• Вимірювання напруги: DC та AC — до 1000 В.

• Вимірювання струму: DC / AC — до 600 А (UT217A) або до 1000 А (UT217B).

• Вимір інших параметрів: опір, ємність, частота, коефіцієнт заповнення (duty cycle) та інші — як у класичному мультиметрі.

• Пік-струм при включенні (Inrush Current) — функція для вимірів стартового струму.
• Осцилограф: аналогова смуга до 1 MHz (напруга) і 1 kHz (струм).

• Частота дискретизації 5,0 MSa/s, один канал, вхідна напруга — до 1000 В, струм до 1000 А.

• Можливість оцінити форму сигналів — зручно, якщо треба не лише значення, а й характер напруги чи струму.



Додаткові зручності

• Сенсорна кнопкова панель для швидкого перемикання режимів однією рукою.

• Дисплей — 2.8" IPS LCD із гарною читабельністю, сучасний дизайн із світлою/темною темою.

• Підтримка Bluetooth + додаток для смартфона (Android/iOS) — можна переглядати, зберігати та аналізувати дані, експорт у CSV.

• Живлення — знімна батарея 18650, що зручно для польових робіт.


Такий прилад буде корисний для електриків, майстрів з обслуговування, автоматників, а також для лабораторій або майстерень, де потрібно швидко переключатись між мультиметром і осцилографом, а також вимірювати перекоси, форми сигналів, пускові струми — усе одним пристроєм.



Струмовимірювальні кліщі UNI-T UT217A живляться від акумулятора Li-ion 18650, і оснащені функцією автоматичного відключення живлення. При відсутності активності прилад автоматично вимикається приблизно через 10 хвилин (за замовчуванням увімкнено, можна скасувати).

Скачати керівництво користувача струмових кліщів UNI-T UT217A (pdf.)

Скачати технічні характеристики струмових кліщів UNI-T UT217A (pdf.)



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ струмових кліщів UNI-T UT217A:

• Максимальний розмір губок: UT217B – 38 мм / UT217A – 31 мм
• Екран: кольоровий TFT екран 2.8 дюйма
• Роздільна здатність екрана: 240 x 320 пікселів
• Ємність акумулятора: 3,7 В;  Li-ion 18650
• Інтерфейс: USBType-C, (5 В / 1 А) / Bluetooth
• Габарити: 33 мм × 94.5 мм × 37.8 мм



• Напруга DC (V):

      - 20.000 мВ — ±(0,1% + 20 digit)
      - 200.00 мВ — ±(0,1% + 6 digit)
      - 2.0000 V / 20.000 V / 200.00 V** — ±(0,1% + 5 digit)
      - 1000 V** — ±(0,15% + 5 digit)

• Напруга AC (V):

      - 200.00 мВ / 2.0000 V / 20.000 V / 200.00 V** — ±(0,6% + 10 digit)
      - 1000.0 V — ±(0,8% + 10 digit)

• Струм DC (A):

      - 20.00 A — ±(2,0% + 10 digit)
      - 200.0 A / 1000 A (UT217B) / 600 A (UT217A)** — ±(2,0% + 5 digit)

• Струм AC (A):

      - 20.00 A — ±(3,0% + 10 digit)
      - 200.0 A / 1000 A (UT217B) / 600 A (UT217A)** — ±(2,5% + 5 digit)

• Пусковий струм (Inrush Current, A):

      - 20.00 A — ±(10,0% + 10 digit)
      - 200.0 A / 1000 A (UT217B) / 600 A (UT217A)**

• Опір (Ω):

      - 200.0 Ω — ±(0,8% + 10 digit)
      - 2.0000 кΩ / 20.000 кΩ / 200.00 кΩ / 2.0000 МΩ — ±(0,3% + 5 digit)
      - 20.000 МΩ** — ±(0,5% + 5 digit)
      - 100.00 МΩ** — ±(5% + 10 digit)

• Ємність (F):

      - 2.000 нФ — ±(5,0% + 10 digit)
      - 20.00 нФ / 200.0 нФ / 2.000 µF / 20.00 µF / 200.0 µF / 2.000 mF / 20.00 mF** — ±(3,0% + 10 digit)

• Частота (Hz):

      - 200.00 Hz / 2.0000 kHz / 20.000 kHz / 200.00 kHz / 2.0000 MHz / 20.000 MHz** — ±(0,1% + 5 digit)

• Ширина імпульсу (Duty Cycle):

      - 0,1%–99,9% (Типово: Vrms = 1 V, f = 100 Hz)** — ±(1,2% + 3 digit)
      - 0,1%–99,9% (≥1 kHz)** — ±(2,5% + 10 digit).



ХАРАКТЕРИСТИКИ ОСЦИЛОГРАФА:

• Аналогова смуга пропускання: 1 MHz (напруга); 1 kHz (струм)

• Режим вибірки: реальний час

• Частота дискретизації в реальному часі: 5,0 MSa/s

• Кількість каналів: 1

• Вхідний опір: ≥10 MΩ

• Максимальна вхідна напруга: 1000 V

• Максимальний вимірювальний струм:1000 A

• Швидкість розгортки: 2.5 µs/div ~ 10 s/div

• Точність часової бази: ±(0,01% + 0,1 div)

• Чутливість: 30 mV/div ~ 500 V/div

• Діапазон зміщення: ±3 клітини

• Точність чутливості: ±(5% + 0,2 div)

• Показники вимірювання: RMS, період, частота, максимум, мінімум, пік-пік, середнє

• Режим тригера: Auto

• Тип тригера: Rise / Fall.



Купити струмові кліщі UNI-T UT217A  можете в нашому інтернет магазині cityset.com.ua.



Стандартна комплектація струмових кліщів UNI-T UT217A:

• Струмові кліщі UNI-T UT217A - 1 шт. • Комплект вимірювальних щупів - 1 комплект. • Кабель для зарядки USB A -tape C - 1 шт.• Чохол- 1 шт.  • Керівництво користувача - 1 екз.

У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з вказаними вище телефонами.
