FY6900-100M генератор сигналів DDS, 2 канали х 100 МГц

FY6900-100M  — генератор сигналів довільної форми (смуга 100 МГц, 2 канали, вибірка: 300 МВ/с, пам'ять: 8192 точок, роздільна здатність: 14 біт, модуляція: AM, FM, PM, ASK, FSK, PSK, амплітуда: 24 В )

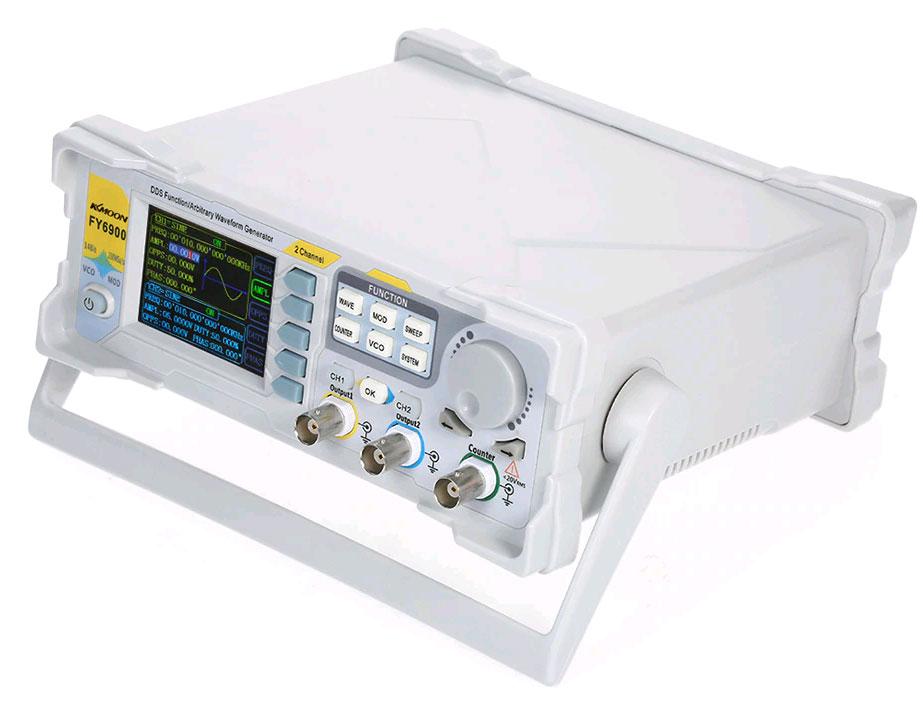

Генератор KKMOON FY6900-100M є представником генераторів сигналів довільної форми реалізованих на базі технології прямого цифрового синтезу (DDS), забезпечує чудові тимчасові та амплітудні характеристики.





Модельний ряд серії генераторів FY6900:

FY6900-20M  –  смуга 20 МГц. FY6900-30M  –  смуга 30 МГц. FY6900-50M  –  смуга 50 МГц. FY6900-60M  –  смуга 60 МГц.





» Посібник користувача та програмне забезпечення для серії генераторів FY6900 завантажити»





Функціональні двоканальні генератори серії FY6900 мають чудові експлуатаційні та технічні характеристики завдяки високій швидкості цифрово-аналогового перетворювача технології прямого цифрового синтезу сигналу DDS. Відмітною рисою генераторів FY6900 є висока точність, стабільність амплітуди і низький рівень власних шумів.

Особливості генератора сигналів FY6900-100M:

• Використовує технологію прямого цифрового синтезу (DDS), що забезпечує стабільний, точний, чистий сигнал із низьким рівнем спотворень.

• Кольоровий РК-дисплей TFT розміром 2.4 дюйма з роздільною здатністю 320×240, одночасно відображає параметри та графіки каналів CH1 і CH2.

• Застосовано технологію MagicPulse, низький джитер (RMS) < 200 пс.

• Прилад оснащений 14-розрядним високошвидкісним ЦАП (помилка квантування при вихідній напрузі 5 Впп — менше 1 мВ), частота дискретизації — 300 MSa/s, вертикальна роздільна здатність — 14 біт.

• Підтримується вивід до 99 груп функціональних/довільних сигналів, з яких 35 — попередньо задані, 64 — користувацькі. Попередньо задані сигнали: синус, прямокутник (з можливістю регулювання скважності), імпульс (точне налаштування ширини та періоду), трикутник/пила, CMOS (0~12 В), чотири канали TTL, експоненційне зростання, спад, шум, ЕКГ, постійна напруга (DC) тощо.

• Можливість зберігання 64 довільних сигналів, кожен з глибиною до 8192 точок * 14 біт (чим більша глибина збереження, тим детальніше зберігається форма сигналу, що дозволяє точно відтворити його особливості).

• Різні типи модуляції: AM, FM, PM, ASK, FSK та PSK.

• Функція сканування: дозволяє сканувати частоту, амплітуду, зсув і скважність сигналу; два типи сканування — лінійне та логарифмічне; час сканування — від 0.01 до 999.99 секунд; напрямки сканування — вгору, вниз, двостороннє.

• Функція VCO (керування виходом за допомогою напруги): зовнішній сигнал може керувати частотою, амплітудою, зсувом, скважністю або використовуватися для ШІМ-модуляції.

• Функція імпульсного виходу (Burst): доступні режими запуску — ручний, запуск CH2, зовнішній запуск; кількість імпульсів — від 1 до 1 048 575.

• Функція частотоміра: два режими з'єднання — постійний струм (DC) і змінний струм (AC). Такий дизайн вирішує проблему похибок у режимі AC.

• Два повноцінних канали, які є еквівалентом двох незалежних генераторів.

• Функція синхронізації каналів: підтримка копіювання форм сигналів і налаштувань між каналами.

• Підтримка підключення кількох генераторів для синхронної багатоканальної роботи — до 16 каналів. Можливе регулювання фаз між каналами.

• Точне налаштування фази між каналами з роздільною здатністю до 0.01°.

• Мінімальна роздільна здатність амплітуди — 1 мВ. Діапазон амплітуди: 1 мВ ~ 25 Впп.

• Скважність кожного каналу регулюється незалежно в діапазоні 0.01%~99.99% з кроком 0.01%.

• Функція зсуву постійної напруги в діапазоні -12 В ~ +12 В. Роздільна здатність — 0.001 В.

• Функція збереження: можна зберегти до 20 наборів користувацьких параметрів і завантажувати їх у будь-який момент.

• Функція зв’язку: усі функції можна контролювати через програму на ПК; протокол відкритий для вторинної розробки.

• Захист від короткого замикання: всі канали можуть працювати понад 60 секунд при короткому замиканні навантаження.

• Потужне ПЗ для редагування сигналів: після редагування користувач може завантажити довільні сигнали з комп’ютера до приладу (ПЗ постачається на диску).

• Корпус із пластику ABS, настільне виконання. Працює від мережі змінного струму 100–240 В.









ТЕХНІЧНІ ХАРАКТЕРИСТИКИ серії генераторів FY6900:
• Максимальна частота (снусоїда): 100 МГц
• Максимальна частота (меандр, трикутник): 20 МГц
• Максимальна частота (імпульс, TTL/CMOS, сигнал довільний. форми): 10 МГц
• Кількість каналів: 2 канали (CH1/CH2) + зовнішній вхід
• Швидкість вибірки: 300 МВ/сек
• Кількість точок у сигналі довільної форми: 8192 точек
• Роздільна здатність за частотою: 1,0 мкГц
• Роздільна здатність по-вертикальному: 14 бітів
• Роздільна здатність щодо напруги: 1 мВ
• Амплітуда: < 10 МГц: 20 В, 10 - 20 МГц: 10 В, > 20 МГц: 5 В
• Вбудовані форми сигналу/функції:  встановлені форми сигналів (синус, прямокутник, імпульс, пила, білий шум (Гауса)) і 64 (включно з DC) користувацькими формами
• Вихідний імплантас: 50 Ом ± 10%
• Частотомір: діапазон частот: від 0,01 Гц до 100 МГц
• Інтерфейси: стандарт USB, TTL, CMOS
• Габарити: 200 х 190 х 90 мм.





Стандартна комплектація генератора DDS FY6900-100M:

• Генератор FY6900-100M  - 1 шт. • Кабель USB  - 1 шт. • Кабель живлення — 1 шт. • Кабель із BNC роз'ємом — 1 шт. • Кабель з BNC роз'ємом і "крокодилами" — 2 шт. • Керівництво користувача — 1 екз.
