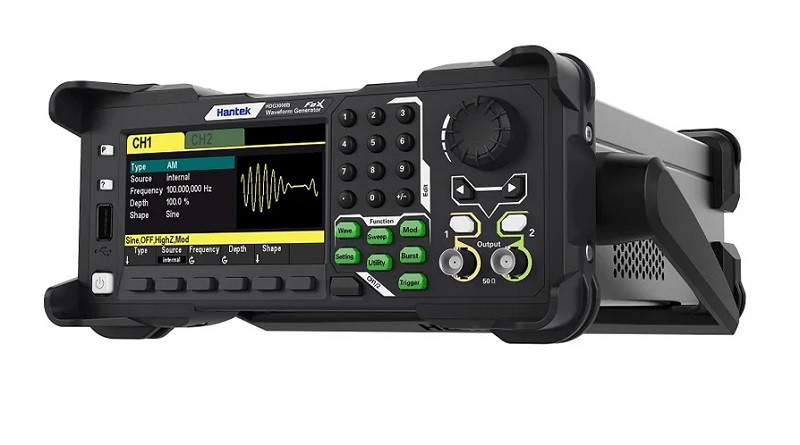

HDG3043C генератор сигналів HANTEK, 2 х 40МГц CH3: 20МГц, ЦАП: 250МВ/с, роздільність: 16bit, пам’ять: 2М

HANTEK HDG3043C  – трьохканальний генератор сигналів, призначений для генерації довільних та стандартних форм сигналів ( CH1/CH2: 40 МГц, CH3: 20МГц, вібрака: 250 МВ/с пам'ять: 2М, роздільна здатність по вертикалі: 16 біт, модуляція: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM).



HDG3043C — це високоточний багатоканальний генератор функціональних і довільних сигналів, що поєднує в собі інноваційні апаратні рішення та гнучке програмне керування. Цей прилад призначений для застосування в галузях електроніки, зв'язку, автоматики, досліджень та навчання. Завдяки трьом незалежним каналам (з різними діапазонами частот), точній модуляції, вбудованому частотоміру, великій кількості попередньо встановлених форм сигналів і генератору гармонік, HDG3043C є універсальним інструментом для професійного використання.

Галузі застосування генератора HDG3043C:

• Лабораторій науково-дослідних центрів

• Розробки та тестування електроніки

• Моделювання сигналів у зв'язку та телекомунікаціях

• Навчальних закладів (завдяки зрозумілому інтерфейсу)

• Автоматизованих вимірювальних систем.



Модельний ряд генераторів HANTEK HDG3000C: • HDG3023C (25 МГц); • HDG3043C (40 МГц); • HDG3063C (60 МГц); • HDG3083C (80 МГц); • HDG3103C (100 МГц).



Технічні характеристики генератора HANTEK HDG3043C:

• Діапазон частот: канали CH1 і CH2: від 1 мкГц до 40 МГц, канал CH3: від 1 мкГц до 20 МГц

• Частота дискретизації: до 250 MSa/s, без спотворень аналогових сигналів

• Вертикальна роздільна здатність: 16 біт — гарантує високу точність амплітуди сформованих сигналів

• Глибина пам’яті: до 2М — дозволяє створювати довгі періоди сигналів і деталізовані форми хвиль

• Дисплей: 4,3-дюймовий кольоровий TFT LCD — забезпечує чіткий, зручний і інтуїтивний інтерфейс користувача

• Модуляція: підтримка широкого спектра аналогових і цифрових типів: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM

• Роздільна здатність частоти: 1 мкГц (1μHz)

• Діапазон амплітуд: при високому імпедансі: 2 мВ ~ 20 В (пік-пік, Vpp), при 50 Ом: 1 мВ ~ 10 В (Vpp)

• Вбудований частотомір: до 80 МГц, високої точності

• Інтерфейси зв’язку: USB 2.0 високої швидкості (передній порт – USB Host), USB 2.0 повної швидкості (задній порт – USB Device)

• Вбудовані форми сигналу (понад 160): експоненційне зростання/спадання, сигнал ЕКГ, гауссів, напівпозитивні вектори, Лоренців сигнал, двотональні мультичастотні сигнали (DTMF), постійна напруга та інші

• Функція генератора гармонік (до 16): вихід сигналу з заданою частотою, амплітудою та фазою для кожної гармоніки — застосовується у випробуваннях гармонічних фільтрів або обладнання для виявлення гармонік.



Скачати керівництво користувача генератора сигналів HANTEK HDG3043C (pdf.)

Скачати технічні характеристики генератора сигналів HANTEK HDG3043C (pdf.)





Стандартна комплектація генератора HANTEK HDG3043C:

• Генератор HDG3043C - 1 шт. • Кабель USB  - 1 шт. • Кабель живлення - 1 шт. • Кабель BNC-крокодил — 2 шт. • Кабель BNC-BNC роз’ємом - 1 шт.• Керівництво користувача - 1 екз.
