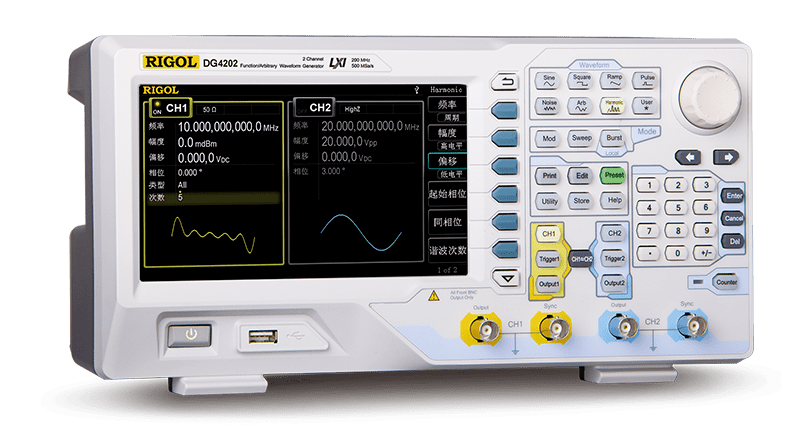

RIGOL DG4202 генератор сигналів, 2 канала х 200 МГц, ЦАП: 500 МВ/с, роздільність: 14bit, пам’ять: 16k

RIGOL DG4202 – генератор сигналів, забезпечує генерацію стандартніх та довільних форм сигналів (полоса до 200 МГц, 2 канала, виборка: 500 МВ/с пам'ять: 16k точок, роздільна здатність по вертикалі: 14 біт, модуляція: AM, FM, PM, ASK, FSK,  PSK, PWM, Sweep, Burst).



ОСОБЛИВОСТІ генератора сигналів RIGOL DG4202:

• Серія DG4000  – мультифункціональні генератори сигналів серії DG4000 поєднують у собі функції:

• функціонального генератора

• генератора довільних форм сигналу

• генератора імпульсів

• генератора гармонік

• аналогового/цифрового модулятора

• частотоміра

• Усі моделі серії мають два канали з однаковими функціями та можливістю точного регулювання фази між каналами.



Модельний ряд генераторів сигналів  RIGOL DG4000:

	Смуга	Виборка	Пам'ять	Роздільна здатність
DG4102	2 х 100 МГц	500 MВ/с	16k	14 bit
DG4162	2 х 160 МГц	500 MВ/с	16k	14 bit
DG4062	2 х 60 МГц	500 MВ/с	16k	14 bit
DG4202	2 х 200 МГц	500 MВ/с	16k	14 bit



Скачати технічні характеристики генератора сигналів RIGOL DG4202 (pdf.)

Скачати керівництво користувача генератора сигналів RIGOL DG4202 (pdf.)



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ генератора сигналів RIGOL DG4202:
• Максимальна вихідна частота: 200 МГц, 160 МГц, 100 МГц, 60 МГц

• Частота дискретизації: 500 MSa/s, вертикальна роздільна здатність: 14 біт

• Два вихідні канали з однаковими характеристиками

• Висока стабільність частоти: ±2 ppm

• Низький фазовий шум: –115 dBc/Гц

• Широкі можливості аналогової та цифрової модуляції

• 150 вбудованих форм сигналу

• Вбудований лічильник: 7 розрядів/с, до 200 МГц

• Генератор гармонік до 16-го порядку (стандартно)

• Потужне програмне забезпечення для редагування форм сигналу на ПК

І• нтерфейси підключення: USB Host & Device, LAN

• 7-дюймовий РК-дисплей (800 × 480).

Широкий екран і сучасний дизайн
Усі параметри: значення налаштувань, форма сигналу та конфігурація виходу каналу — відображаються чітко та наочно, що дозволяє миттєво оцінити поточний стан пристрою.

Два повнофункціональні канали з точним регулюванням фази
Обидва канали підтримують однакові типи вихідних сигналів: базові, довільні, модуляційні, сканування, імпульсні послідовності

Можна копіювати форму сигналу або стан між каналами, а також зв’язати частоту/амплітуду/фазу. Фазу між каналами можна точно налаштувати вручну.

Вбудовано 150 довільних форм сигналу
Набір включає найпоширеніші хвильові форми, класифіковані за категоріями: загальні, інженерні, модуляції, біоелектричні, медичні, математичні (стандартні, тригонометричні, обернені тригонометричні, віконні функції)

Спеціальна клавіша на панелі забезпечує миттєвий виклик заданої довільної форми сигналу.

Багатий вибір аналогових і цифрових модуляцій
Підтримуються внутрішні та зовнішні джерела модуляції. Доступні типи: AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, PWM, OSK

Це дозволяє використовувати пристрій як в освітніх, так і в комунікаційних задачах.

Різні режими сканування
Підтримується сканування: від низької до високої частоти або навпаки, лінійне, логарифмічне, покрокове

Можна встановити частоту «мітки» (mark frequency), що зручно для частотно-амплітудних випробувань.

Генерація шуму та імпульсний режим
DG4000 може генерувати білий шум з максимальною смугою до 120 МГц, а також накладати гаусів шум на основний вихідний сигнал — зручно для тестування стійкості обладнання до шуму.

Імпульсний режим підтримує: N-циклів, нескінченний, за затвором (gated).

Генерація гармонік до 16-го порядку
Можна сформувати гармоніки із заданими: частотою, амплітудою, фазою

Застосовується у випробуваннях фільтрів гармонік або детекторів гармонійних сигналів.

Високоточна функція частотоміра
Підтримує вимірювання: частоти, періоду, коефіцієнта заповнення, тривалості позитивного та негативного імпульсу

Частотомір має роздільну здатність 7 розрядів і може працювати одночасно з двоканальним виводом сигналів.



Стандартна комплектація генератора сигналів RIGOL DG4202:

• Генератор RIGOL DG4202 - 1 шт. • Кабель USB  - 1 шт. • Кабель живлення - 1 шт. • Кабель BNC — 1 шт. • Керівництво користувача - 1 шт.
