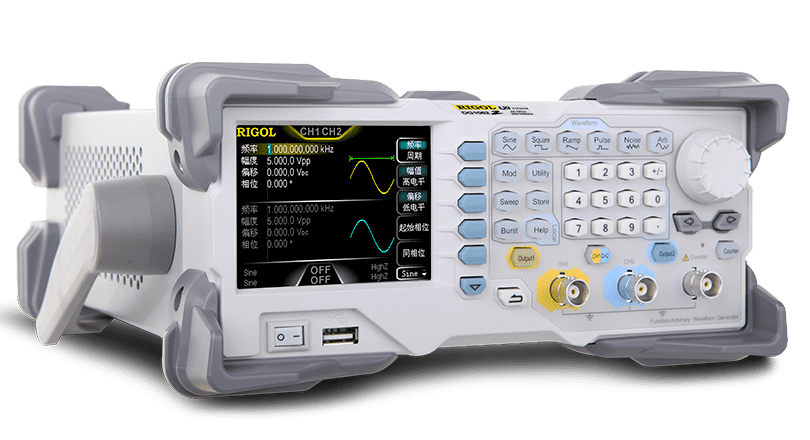

RIGOL DG1022Z генератор сигналів, 2 канала х 25 МГц, ЦАП: 200 МВ/с, роздільність: 14bit, пам’ять: 2М точок

RIGOL DG1022Z – генератор сигналів, забезпечує генерацію стандартніх та довільних форм сигналів (полоса до 25 МГц, 2 канала, виборка: 200 МВ/с пам'ять: 2М точок (опц. 16М), роздільна здатність по вертикалі: 14 біт, модуляція: AM, FM, PM, ASK, FSK,  PSK, PWM, Sweep, Burst).



ОСОБЛИВОСТІ генератора сигналів RIGOL DG-1022Z:

•Технологія SiFi (Signal Fidelity) — 100% відтворення форми сигналу

• Довжина довільного сигналу: 2 або 8 Мточок/канал (стандартно), 16 Мточок/канал (опція)

• Генератори сигналів серії DG1000Z — це багатофункціональні пристрої, що поєднують у собі:

- функціональний генератор

- генератор довільних форм сигналу

- генератор шуму

- генератор імпульсів

- генератор гармонік

- аналоговий/цифровий модулятор

- частотомір

Це високопродуктивний, портативний генератор, ідеальний для використання в освіті, науково-дослідних роботах, виробництві, тестуванні тощо.



Модельний ряд генераторів сигналів  RIGOL DG-1000Z:

	Смуга	Виборка	Пам'ять	Роздільна здатність
DG1022Z	2 х 25 МГц	200 МВ/с	2М точок (опц.16М)	14 bit
DG1032Z	2 х 30 МГц	200 МВ/с	8М точок (опц.16М)	14 bit
DG1062Z	2 х 60 МГц	200 МВ/с	8М точок (опц.16М)	14 bit



Скачати технічні характеристики генератора сигналів RIGOL DG1022Z (pdf.)

Скачати керівництво користувача генератора сигналів RIGOL DG1022Z (pdf.)



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ генератора сигналів RIGOL DG1022Z:
• 2 повнофункціональні незалежні канали

• Стабільність частоти: ±1 ppm

• Фазовий шум: -125 dBc/Гц

• Дрейф сигналу (джитер): лише 200 пс

• Вбудований генератор гармонік до 8-го порядку

• Вбудований частотомір на 7 розрядів (до 200 МГц)

• 160 вбудованих попередньо заданих форм сигналу

• Інтуїтивне програмне забезпечення для редагування довільних форм

• Підтримка всіх видів модуляцій: AM, FM, PM, ASK, FSK, PSK, PWM.

Технологія SiFi
Інноваційна технологія SiFi від RIGOL дозволяє генерувати сигнал точка за точкою, відновлюючи його без спотворень. Частота дискретизації точно налаштовується. Джитер значно менший, ніж у традиційних DDS-джерел — до 200 пс.

160 вбудованих довільних форм
Як і в інших генераторах RIGOL, у серії DG1000Z включено 160+ поширених спеціалізованих форм сигналу, доступних з панелі приладу — для широкого спектру практичних застосувань.

Функція сканування (Sweep) і імпульсний режим (Burst)
Підтримується сканування від низької частоти до високої (або навпаки)

Типи сканування: лінійне, логарифмічне, покрокове

Підтримка встановлення «мітки» (mark frequency)

Імпульсний режим: N-циклів, нескінченний, по затвору (gated)

Різні типи аналогової та цифрової модуляції
Підтримка внутрішнього й зовнішнього модуляційного сигналу:

AM, FM, PM, ASK, FSK, PSK, PWM

Ідеально підходить для навчання або тестування комунікаційних систем

Генератор гармонік
Вбудована підтримка до 8-ї гармоніки — генерація сигналів із заданими кратністю, амплітудою та фазою. Застосовується у тестуванні обладнання для виявлення гармонік або гармонійних фільтрів.

Накладання сигналів і синхронізація каналів
Можливість накладати сигнал заданої частоти й амплітуди на основну форму

При активованій синхронізації каналів — всі параметри обох каналів оновлюються одночасно згідно з конфігурацією користувача

Вбудований 7-розрядний частотомір
Вимірює: Частоту, період, коефіцієнт заповнення, тривалість позитивного/негативного імпульсу

Підтримує статистичний аналіз результатів.











Стандартна комплектація генератора сигналів RIGOL DG1022Z:

• Генератор RIGOL DG1022Z - 1 шт. • Кабель USB  - 1 шт. • Кабель живлення - 1 шт. • Кабель BNC — 1 шт. • Керівництво користувача - 1 шт.
