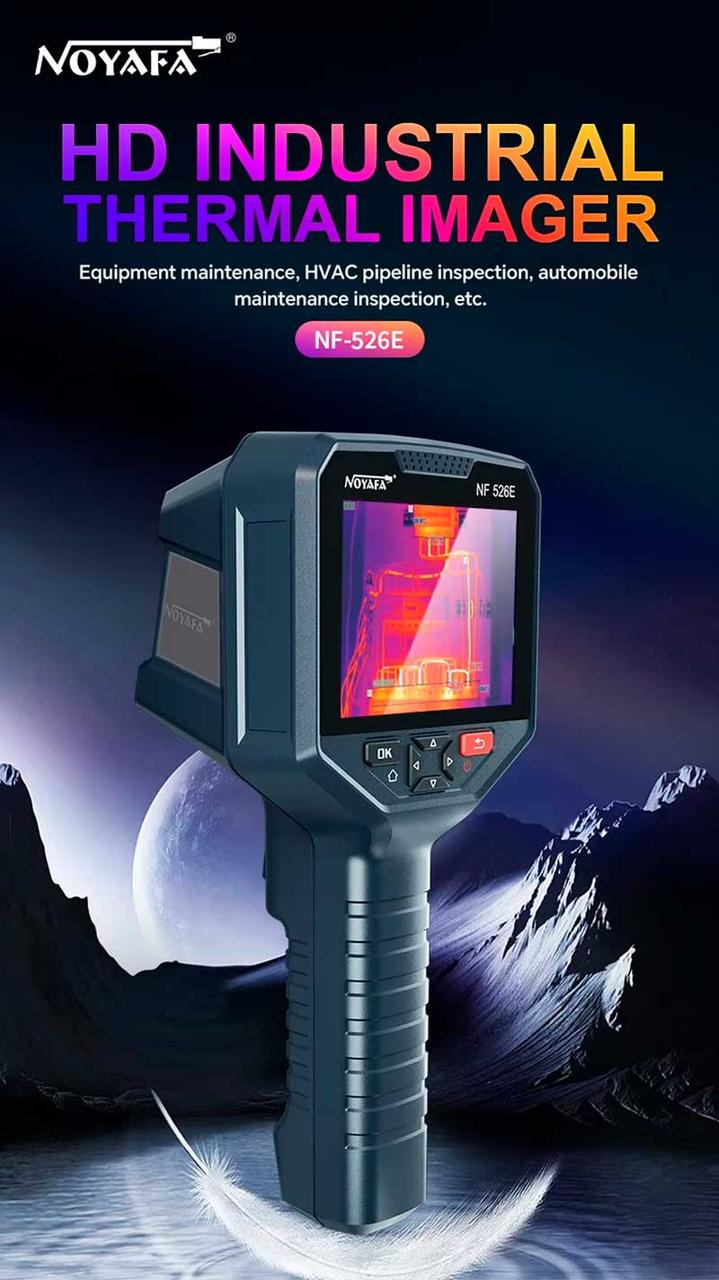

NOYAFA NF526E тепловізор, від -20 °С до 400 °С, матриця: 256x192, чутливість 70мК

NOYAFA NF526E–  професійний тепловізор для виконання енергоаудиту, дослідження енергонавантажених компонентів та систем у сфері електротехніки, енергорозподілу та механіки.

Тепловізор NF526E оснащений неохолоджуваною матрицею розмірністю 256 х 192, оптична система забезпечує кутову роздільність – 3.79 мрад, (кут огляне 55,6° HFOV ), аналіз здійснюється в широкому температурному діапазоні: від -20°C до 400°C ( в двох піддіапазонах від -20°C до 150°C, та  від 120°C до 400°C ), висока чутливість матриці забезпечує низький рівень теплового шуму від 70 мК (NETD).

Купити тепловізор NOYAFA NF526E можете зробити замовлення по телефону, або оформивши його покупку через кошик в нашому інтернет-магазині cityset.com.ua, натиснувши кнопку "Купити".

Енергоаудит забезпечує суттєве зменшення ймовірності розвитку аварійних ситуацій на енергорозподільчих майданчиках за рахунок раннього діагностування дефектів.

Для створення теплового зображення пропонується 8 палітр (Iron Red, Rainbow, Red hot, Black hot, White hot, High contrast, Green hot, Lava pattern), вимірювання температури забезпечується не тільки в центральній зоні, центр котрої позначений маркером, а також авто-маркерами MIN / MAX, а також в обраній зоні контролю.

Для більш єфективного аналізу забражень застосовується 6 режимів візуалізації:

• Накладення (Overlay Fusion)
Цей режим поєднує теплове зображення з видимим, накладаючи теплову інформацію на звичайну картинку. Дає змогу краще ідентифікувати об’єкти в сцені завдяки поєднанню форми (видиме світло) та температурного профілю. Дуже корисний у ремонті обладнання, електриці, інспекціях.

• Контурне накладення (Outline Fusion)
У цьому режимі теплове зображення накладається на видиме, виділяючи лише контури об’єктів за температурними межами. Забезпечує високу точність і зручність у виявленні нагрітих елементів без втрати загальної візуальної сцени. Корисно для діагностики нагріву в деталях або механізмах.

• Картинка в картинці (Picture-in-Picture)
Маленьке теплове вікно вставляється всередину повноекранного видимого зображення (або навпаки). Дозволяє одночасно бачити температуру і реальну сцену, не перемикаючись між режимами. Зручно для швидкої оцінки умов у польових умовах.

• Тепловізійне (Thermal Only)
Відображається лише теплове зображення, без будь-яких елементів видимого світла. Дає максимальну концентрацію на температурній інформації. Оптимально підходить для темних, задимлених або нічних умов, де видиме зображення неінформативне.

• Видиме (Visible Only)
Звичайне зображення з камери без теплового аналізу. Може використовуватись для документування, орієнтування в просторі або фіксації загального вигляду сцени.

ПЕРЕВАГИ ТА ФУНКЦІОНАЛЬНІ ОСОБЛИВОСТІ тепловізора NOYAFA NF526E:
• IR-детектор: неохолоджуваний 256 x 192, спектральний діапазон: від 8 мкм до 14 мкм
• Фокус фіксований, кут огляду (HFOV): 55,6°, просторова роздільна здатність 3,79 мрад
• Температурний діапазон: від -20 °C до 400 °C, роздільна здатність: 0,1 °С, базова точність: ±2°С ± 2%
• Об'єктив: атермований з фіксованим фокусом
• Частота кадрів: 25 Гц
• Спектральний діапазон: від 8 мкм до 14 мкм

• Теплова чутливість NETD: 70 мК при 25℃
• Режими вимірювання температури: підтримується вимір найвищої, найнижчої, центральної температури по всьому екрану, а також регіональне вимірювання
• Палітри: Iron Red, Rainbow, Red hot, Black hot, White hot, High contrast, Green hot, Lava pattern
• Кут огляду камери 720P видимого світла, FOV: 55°х83°
• Режими зображення: накладення (Overlay fusion), контурне накладення (Outline fusion), "Картинка в картинці" (Picture-in-Picture), тепловізійне, видиме
• Робоча температура: -10℃ ~ +60℃, зберігання: -40℃ ~ +85℃
• Формат збереження: зображення JPG, відео MP4
• Вбудована пам’ять: 8G
• Дисплей: 3.5-inches TFT LCD, роздільна здатність дисплея: 320 x 240 пікселів
• Інтерфейси: Type-C USB (використовується також для зарядки акумулятора)
• Живлення: вбудований акумулятор Li-ion , 3.7V ємністю 2800mAh., 4 години при повному заряді

• Габарити: 222 x 97 x 90 мм, вага: 333 гр. (розмір упаковки: 270 × 154 × 114 мм вага: 859 г.).



Скачати керівництво користувача тепловізора NOYAFA NF526E (eng. pdf.)

 Скачати програмне забезпечення для документування та аназізу

КОМПЛЕКТ ПОСТАЧАННЯ тепловізора NOYAFA NF526E:
• Тепловізор NOYAFA NF526E • Акумулятор (батарея вбудована) • Чохол • USB-кабель • Документація.
