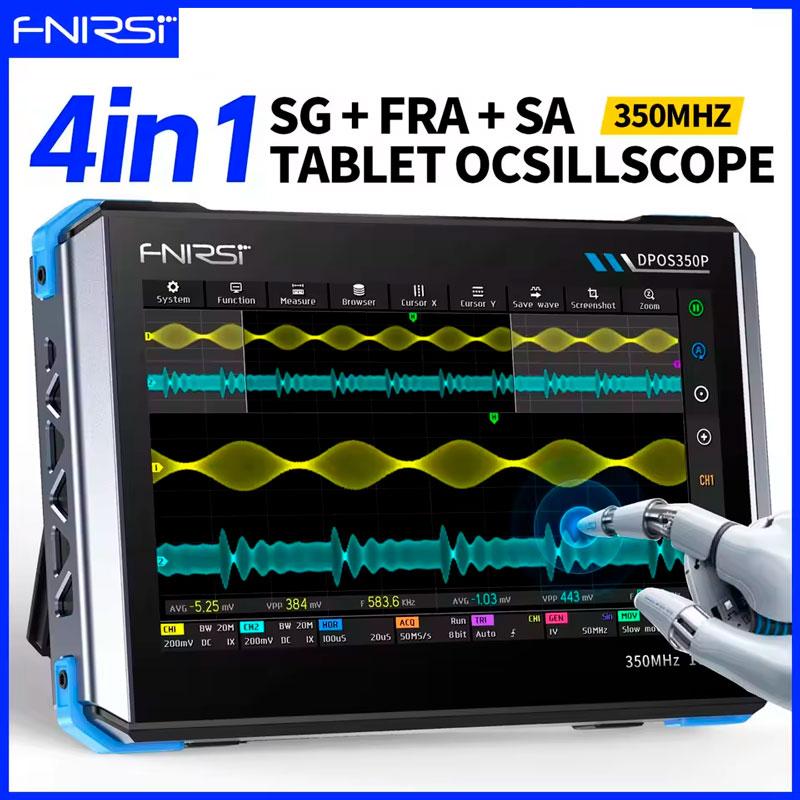

FNIRSI DPOS350P портативний осцилограф, 2 x 350 МГц, +генератор сигналів, +аналізатор спектра, + аналізатор

FNIRSI DPOS350P - портативний осцилограф (2 канали х 350 МГц, виборка 1 ГГц), з вбудованим генератором 50МГц, фінкціями аналізатора спектру та анализатора частотних характеристики.

DPOS350P — це універсальний прилад 4-в-1, який об’єднує двоканальний осцилограф з функцією цифрового фосфору, повнофункціональний генератором сигналів до 50 МГц, аналізатором спектру 200K~350 МГц, та аналізатором частотних характеристики  50 МГц. Осцилограф має частоту дискретизації в реальному часі 1 Гвіб./с, аналогову смугу пропускання 350 МГц і надвисоку частоту оновлення форми сигналу, що дозволяє чітко фіксувати та відображати широкий діапазон сигналів, особливо для складного аналізу сигналів і виявлення аномалій з низькою ймовірністю. Вбудований дисплей високої роздільної здатності, сенсорне управління, інтелектуальний запуск і кілька режимів вимірювання роблять його точним і надійним інструментом для тестування й аналізу в лабораторіях, на виробничих лініях і в сервісних центрах.



Характерні особливості осцилографа FNIRSI DPOS350P:

• Потужна багатофункціональна інтеграція: DPOS350P поєднує в собі осцилограф 350 МГц, генератор сигналу 50 МГц, аналізатор спектру 200K~350 МГц і аналізатор частотної характеристики 50 МГц для задоволення різноманітних потреб тестування сигналу.

• Високоефективне захоплення форми сигналу: завдяки частоті дискретизації в реальному часі 1GSPS, аналоговій смузі пропускання 350 МГц (одноканальний режим) і надвисокій частоті оновлення форми сигналу 50 000 wfm/s він може точно захоплювати та відображати сигнали аномалій з низькою ймовірністю.

• Точний дисплей і робота: оснащений 7-дюймовим сенсорним IPS-екраном із високою роздільною здатністю 1024x600, він забезпечує чітке відображення форми хвилі та підтримує перемикання режимів градації сірого та колірної температури, що полегшує роботу в різних середовищах тестування.

• Широкі можливості генерації та аналізу сигналу: вбудований генератор сигналу 50 МГц підтримує 14 стандартних форм сигналу та функціональність користувацьких форм сигналу, тоді як аналізатор спектру охоплює частотний діапазон 200K~350 МГц, що ідеально підходить для тестування EMI, RF та високочастотного сигналу.

• Захист від високої напруги та швидка зарядка: пристрій має конструкцію захисту від високої напруги до 400 В для безпеки, а завдяки технології швидкої зарядки QC18W його можна повністю зарядити за 2 години, забезпечуючи тривалу стабільну роботу.

• Зручне зберігання та експорт даних: він підтримує до 500 даних сигналів і 90 зображень, а також має функцію експорту даних USB для легкого аналізу та створення звітів.



DPOS350P — це високопродуктивний, багатофункціональний осцилограф «все в одному», який підходить для широкого спектру промислових і дослідницьких застосувань. Завдяки потужній інтегрованій конструкції, високій частоті дискретизації та широкій смузі пропускання він може точно аналізувати складні сигнали, забезпечувати чітке відображення форми сигналу та інтелектуальний запуск. Для аналізу сигналу в лабораторії чи контролю якості на виробничій лінії DPOS350P забезпечує надійну продуктивність вимірювання, що робить його ідеальним вибором для різних сценаріїв професійного тестування.

Технічні характеристики портативного осцилографа FNIRSI DPOS350P:

• Канал: двоканальний

• Загасання зонда: 1X / 10X / 100X

• Фонова сітка: відобразити / приховати

• Смуга пропускання: 350 МГц

• Обмеження пропускної здатності обладнання: 150M / 20M

• Рух хвилі: грубе налаштування / точне налаштування

• Час наростання: 1нс

• Режим високої роздільної здатності: 8-16 біт

• Захист від перенапруги: витримує напругу 400В

• Максимальна частота дискретизації: 1GSa/s

• Вимірювання параметрів: 12 видів

• Яскравість хвилі: регульована

• Глибина пам'яті: 60Kpts

• Вимірювання курсором: час, період, частота, рівень, напруга

• Функція FFT: підтримка

• Вхідний опір: 1MΩ / 14PF

• Виявлення тригера: цифровий тригер

• Цифрова флуоресценція: підтримка

• Діапазон часової розгортки: 5 нс/діл. ~ 50 с/діл.

• Тригерній канал: CH1 / CH2

• Дисплей колірної температури: підтримка

• Режим тригера: Авто / Одиночний / Нормальний

• Режим X-Y: підтримка

• Вертикальна чутливість: 2 мВ/діл ~ 20 В/діл (1X)

• Край тригера: наростаючий / спадаючий фронт

• База часу ZOOM: підтримка

• Придушення тригера: L1 ~ L3

• Автоматичне регулювання однією клавішею: підтримка

• Точність постійного струму: ±2%

• Рівень запуску: ручний / автоматичний 10% ~ 90%

• Повернення до нуля однією клавішею: підтримка

• Точність часу: ±0,01%

• Зберігання скріншотів: 90 зображень

• Браузер даних: підтримка

• Вхідний зв'язок: DC / AC

• Зберігання сигналів: 500 груп

Генератор сигналів

• Типи сигналу: 14 стандартних функцій + записана форма сигналу
• Робочий цикл: 0,1% - 99,9%
• Частота: 0 ~ 50 МГц (лише синусоїда, інші форми сигналу до 10M/5M/3M)
• Амплітуда: 0 ~ 5VPP
• Зсув: -2,5 В ~ +2,5 В
• Роздільна здатність по частоті: 1 Гц
• Роздільна здатність по амплітуді: 1 мВ
• Роздільна здатність зсуву: 1 мВ
• Роздільна здатність робочого циклу: 0,1%
• Настроювана форма захопленого сигналу: 500 груп

АЧХ аналізатор

• Частота сигналу збудження: 100 Гц ~ 50 МГц
• Амплітуда сигналу збудження: 0 ~ 5VPP
• Зсув сигналу збудження: -2,5 В ~ +2,5 В
• Кількість частот збудження: 20 ~ 500
• Вимірювання курсором: частота / посилення / фаза
• Режим роботи: одноразовий / циклічний
• Калібрування системи: підтримка

Аналізатор спектру

• Метод перетворення: ШПФ
• Довжина FFT: 4K ~ 32K
• Діапазон частот: 200 кГц ~ 350 МГц
• Діапазон рівнів: -60 дБмВ ~ +260 дБмВ
• Вимірювання курсором: частота / амплітуда
• Параметр маркування: максимальна гармоніка енергії
• Водоспадна діаграма: підтримка
• Тривимірна діаграма водоспаду: підтримка
• Автоматичне регулювання: підтримка
• Калібрування системи: підтримка





Автоматичне налаштування.
Вбудований алгоритм автоматичного налаштування пришвидшить встановлення оптимальних параметрів для аналізу осцилограм.



Функція ZOOM
забезпечує детальний аналіз в виділеному часовому інтервалі.



Апаратне зменшення полоси частот 150/20МГц
функція дозволяє єфективно фідфільтрувати високачастотні завади та високі гармоніки.

Низкій рівень шумів
Завдяки ефективному екрануванню осцилограф забезпечує аналіз слабких сигалів 2мВ/діл. в усій полосі частот 350 МГц.



Адаптивна система придушення високих частот.
Реалізований алгоритм зменшення впливу шума в режимі захвату, забезпечуючи тим самими більш стабільне зображення осциллограми.



Режим LTBF для аналізу довготривалих процессів.
спеціальний режим для аналізу довготривалих процессів, таких як заряд / розряд акумуляторів.





_________________________________________________________________

Функція ZOOM
забезпечує детальний аналіз в виділеному часовому інтервалі.

_________________________________________________________________

БПФ (FFT)-спектральний аналіз
Швидкий та інтуітивно зрозумілий інструмент для аналізу сигналів в частотній області.

_________________________________________________________________

Ручне керування курсорами
Забезпечує зручне та інформативне застосування інструменту вимірювання часовіх та амплітудних значень, особливо в зашумлених сигналах, де автоматичне вимірювання ускладнене.

_________________________________________________________________

Режим фигур Лісажу
Важливий інструмент для аналізу фазових змін, частоти та амплітуди. Особливістью осцилографа є ефект фосфорного післясвічення.



_________________________________________________________________

Зручність в збереженні та перегляду результатів досліджень
- споряджений 1 Гб памяті для збереження до 90 зображень, або 500 осцилограм для подальшого аналізу.





Купити осцилограф FNIRSI DPOS350P можете в магазині cityset.com.ua.

Стандартна комплектація осцилографа FNIRSI DPOS350P:

• Портативний осцилограф FNIRSI DPOS350P — 1 шт. • Щуп 350 МГц  BNC  (ділення 1:1 / 1:10) - 2 шт. • Зарядний пристрій QC18W - 1 шт. • Кабель ”крокодил” - 1 шт.  • Кабель USB - 1 шт. • Керівництво користувача  - 1 екз.
