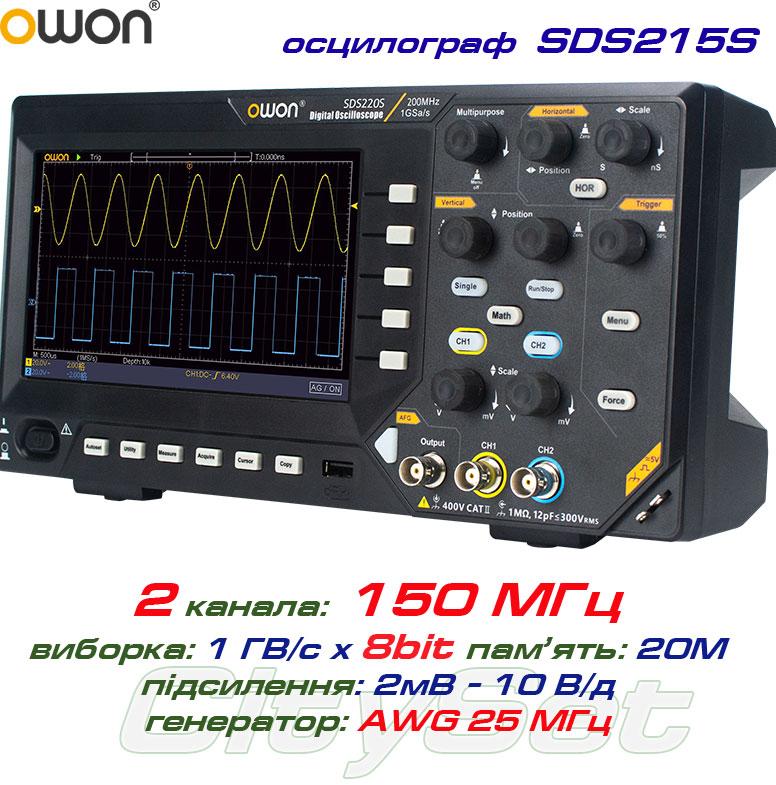

OWON SDS215S осцилограф 2 х 150МГц, виборка: 1 ГВ/с, пам'ять: 20 Mpts, генератор 1х25МГц
- Немає в наявності
- Код: OWON SDS215S
13 250 ₴
- +380 (95) 843-34-38
OWON SDS215S - 2-х канальний осцилограф, виробництва компанії OWON, має смугу пропускання 2 х 150 МГц, обсяг пам'яті: 20М точок, швидкість вибірки: 1 ГВ/с та одноканальний генератор AWG 25 МГц.
Цифровий осцилограф SDS215S — це високоточний багатофункціональний інструмент для професійної роботи з електричними сигналами. Завдяки вдало поєднаним характеристикам та розширеним функціям цей прилад ідеально підходить як для навчальних цілей, так і для інженерного аналізу в лабораторіях та на виробництві.
Однією з ключових переваг пристрою є його двоканальний осцилограф із незалежною швидкістю оцифрування 1 ГВ/с для кожного каналу. Це дозволяє з високою точністю відстежувати швидкоплинні сигнали без втрати деталей.
Ще одна особливість серії SDS200S — вбудований генератор сигналів до 25 МГц. Завдяки цій функції осцилограф здатен не лише візуалізувати сигнали, але й генерувати тестові форми хвиль для аналізу схем, діагностики або калібрування. Це значно розширює сферу його застосування в порівнянні з традиційними осцилографами.
Глибина пам’яті 20 МБ дозволяє зберігати великі обсяги даних, що особливо важливо при довготривалому захопленні сигналу. Крім того, осцилограф підтримує до 30 автоматичних вимірювань, серед яких — амплітуда, період, частота, час підйому та інші параметри, які відображаються на екрані в реальному часі. Для аналізу частотної складової сигналу передбачено БПФ (FFT) спектральний аналізатор — корисний інструмент для глибшого розуміння сигналу в частотній області.
Окремо варто згадати про вбудований 6-розрядний прецизійний частотометр, який дозволяє здійснювати високоточні вимірювання частоти з мікросекундною точністю. Це критично важливо при налаштуванні генераторів або виявленні дрібних відхилень у стабільності сигналів.
Для зручності користування та аналізу пристрій оснащено яскравим 7-дюймовим TFT LCD-дисплеєм, який чітко передає навіть найдрібніші зміни у сигналі. Інтерфейс інтуїтивно зрозумілий, що дозволяє легко керувати приладом навіть новачкам.
Передбачено також можливість підключення до комп’ютера через USB-порт. Підтримка протоколів SCPI та LabVIEW відкриває широкі можливості для віддаленого керування та інтеграції приладу у власні розробки. У комплект входить безкоштовне програмне забезпечення, а також демонстраційні приклади для розробки власних рішень.
Осцилограф SDS215S — це не просто осцилограф, а повноцінний аналітичний центр, що поєднує у собі точність, функціональність та інноваційні рішення для максимальної ефективності вимірювань у будь-яких умовах.
Модельний ряд осцилографів серії OWON SDS200S:
• з генератором : SDS210S (2х100МГц, DDS 1x25МГц), SDS215S (2х150МГц, DDS 1x25МГц),SDS220S (2х200МГц, DDS 1x25МГц)
Купити цифровий осцилограф OWON SDS215S можете у нашому інтернет магазині cityset.com.ua.
Технічні характеристики осцилографа OWON SDS215S:
| Полоса пропускання (-3 dB): | 2 х 150 МГц |
| Швидкість вибірки | 1 GSa/s (single-channel), 0.5GSa/s (dual-channel) |
| Режими вибірки | Sample, Peak, Average |
| Похибка підсилення | 3% |
| Об’єм пам’яті | MAX 20M |
| Підсилення по напрузі | 2 mV/div～10 V/div |
| Вертикально роздільність | 8 біт |
| Розгортка по часу | 2 ns/div - 1000s/div,step by 1-2-5 |
| Точність | ±25 ppm (typical) |
| Вхідний імпеданс | 1 MΩ±2%, parallel with20 pF±5 pF |
| Типи синхронізації | Edge, Video |
| Автоматичні вимірювання | Period, Frequency, Mean, PK-PK, RMS, Max, Min, Top, Base, Amplitude, Overshoot, Preshoot, Rise Time, Fall Time, +PulseWidth, -PulseWidth, +Duty Cycle, -Duty Cycle, Delay A→B, Delay A→B, Cycle RMS, Cursor RMS, Screen Duty, Phase, +PulseCount, -PulseCount, RiseEdgeCnt, FallEdgeCnt, Area, and Cycle Area. |
| Математичні операнди | +, -, *, FFT |
| Частотомір | 6-digit frequency counter, |
| Генератор сигналів (SDS200S) | |
| Максимальна частота генерації | 1 х 25 MHz |
| Швидкість квантування | 125 MSa/s |
| Стандартні форми | Sine, Square, Ramp, Pulse, Noise |
| Вбудовані довільні форми сигнала | 160 built-in waveforms |
| Вертикальна роздільна здатність | 14 bits |
| Частота сигналів довільних форм | 0.1Hz ~ 5MHz |
| Довжина сигналів довільних форм | 8K points |
| Діапазон амплітуд | 5mVpp ~ 5Vpp (50 Ω) |
| Імпеданс | 50Ω (type) |
| Інше | |
| Інтерфейси | USB device,USB Host |
| Дисплей | 7’’ (800×480) |
| Інтерфейс живлення | Type-C |
| Габарити (W x H x D) / маса | 300 x 150 x 70 мм/ ≈1.1 кг |
Стандартна комплектація: • Цифровий осцилограф OWON SDS215S - 1 шт. • Щупи осцилографічні - 2 шт. • Кабель BNC - 1 шт. • Кабель живлення - 1 шт.
| Основні | |
|---|---|
| Виробник | OWON |
| Користувацькі характеристики | |
| вбудований генератор | 25 МГц |
| кількість каналів | 2 |
| Смуга частот | 150МГц |
| швидкість вибірки | 1 ГВ/с |
- Ціна: 13 250 ₴
