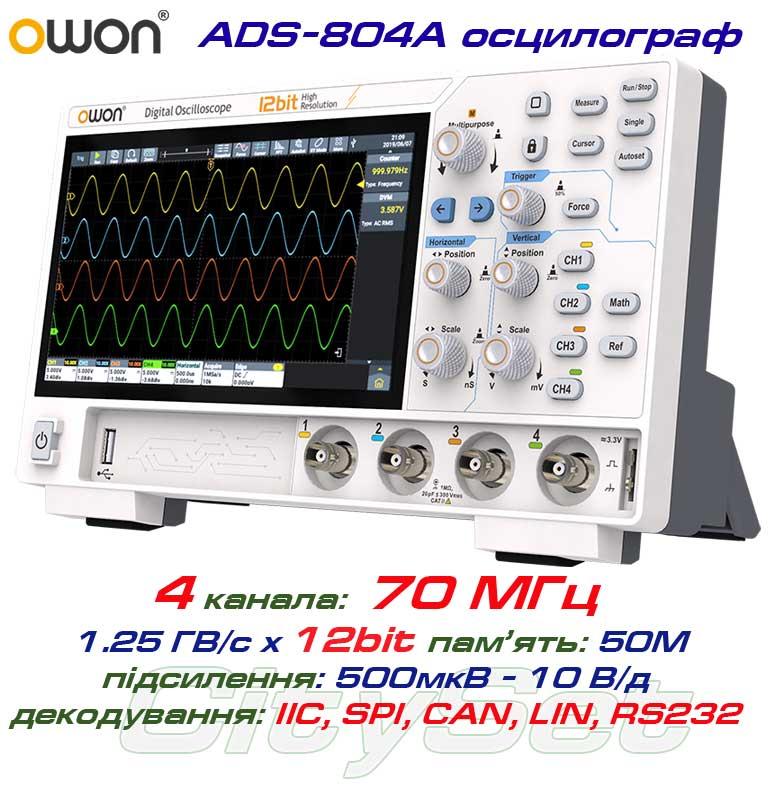

OWON ADS804A осцилограф 4 х 70МГц, виборка: 1.25 ГВ/с, роздільність: 12 Bit, пам'ять: 50 Mpts, декодування:
- Немає в наявності
- Код: OWON ADS804A
31 800 ₴
- +380 (95) 843-34-38
ADS804A - 4-х канальний осцилограф, виробництва компанії OWON, має смугу пропускання 4 х 70 МГц, та великий обсяг пам'яті: 50М точок, швидкість вибірки: 1.25 ГВ/с та високу роздільну здатність - 12 біт, функції декодування I²C, SPI, RS232/UART, CAN, LIN.
ADS804A - це високопродуктивний економічний цифровий осцилограф виконаний на базі новітньої технології X-Vision II, котра забезпечує низький рівень власних шумів, високую швидкість захоплення, та беликий об’єм памяті. Осцилограф в компактному дизайні, має чудову продуктивність. Висока швидкість захоплення до 700 000 wfms/s (X-Vision II), глибину пам’яті 50 Mpts, роздільну здатність 12 біт, та низький рівень шуму.
ОСОБЛИВОСТІ осцилографів OWON серії ADS800A:
• На основі вдосконаленої архітектури OWON X-Vision II: низький рівень шуму, більше пам’яті, швидше оновлення.
• Глибина зберігання 50M, частота оновлення форми сигналу до 700 000 wfms/s, що забезпечує чітке захоплення сигналу.
• Розгортка по вертикалі: 200 мкВ/д-10 В/д
• Аналіз спектру FFT забезпечує точне відображення частотної складової (1млн. точок в аналізі).
Операційна система Android, надає широкі можливості розширення
• Підтримка зовнішніх пристроїв, таких як миша та клавіатура, що значно підвищує ефективність.
• Покращене керування файлами для полегшення перегляду, редагування та експорту.
• Додатковий бездротовий модуль (Wi-Fi/Bluetooth) підтримує FTP, мережеві принтери, мобільні точки доступу тощо.
Людино-машинна взаємодія та дизайн
• Ультратонкий дизайн економить цінний робочий простір.
• 7-дюймовий сенсорний екран із підтримкою мультитач для покращеного інтерактивного досвіду.
• Мультисенсорні жести та настроювані ярлики для зручнішого використання.
Модельний ряд осцилографів серії OWON ADS800A: ADS802A (2х70МГц), ADS812A (2х100МГц), ADS822A (2х200МГц), ADS804A (4х70МГц), ADS814A (4х100МГц), ADS824A (4х200МГц),
Купити цифровий осцилограф OWON ADS804A можете у нашому інтернет магазині cityset.com.ua.
Технічні характеристики осцилографа OWON ADS804A:
| Полоса пропускання (-3 dB): | 4 х 70 МГц |
| Швидкість вибірки | 1,25 GSa/s(single-channel), 625 МSa/s (dual-channel) |
| Режими вибірки | Sample, Peak, High Res, Average,Segmentation |
| Похибка підсилення | 3%(≤1 mV), 2%(≥2 mV) |
| Швидкість захвату | 700,000wfms/s |
| Об’єм пам’яті | MAX 50M |
| Підсилення по напрузі | 200 μV/div～10 V/div |
| Вертикально роздільність | 12 біт |
| Розгортка по часу | 1ns/div - 1000s/div,step by 1-2-5 |
| Точність | ±25 ppm (typical) |
| Вхідний імпеданс | 1 MΩ±2%, parallel with20 pF±5 pF |
| Коєф.перепахунку | 1.00μX-1M.00X,step by 1-2-5, support custom |
| Типи синхронізації | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I2C, SPI CAN, LIN |
| Декодування | RS232/UART, I2C, SPI, CAN, LIN |
| Автоматичні вимірювання | Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty,-Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓),FRR(A↑-B↑),FRF(A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑),LFF(A↓-B↓) |
| Математичні операнди | +, -, *, /, &&, ||, ^, ！, Intg, Diff, Sqrt, Function operation (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, User Defined, digital filter (low pass, high pass, band pass, band reject) |
| Частотомір | 6-digit frequency counter, |
| Мультиметр | Support DC, AC+DCrms, ACrms, Resolution: 4 digits (ACV/DCV) |
| Інше | |
| Інтерфейси | HDMI,USB device,USB Host,Trig Out(P/F),LAN |
| Дисплей | 7’’ (1024×600), сенсорний дісплей |
| Інтерфейс живлення | Type-C |
| Габарити (W x H x D) / маса | 260 x 160 x 78 мм/ ≈1.5 кг |
Стандартна комплектація: • Цифровий осцилограф OWON ADS804A - 1 шт. • Щупи осцилографічні - 4 шт. • Адаптер живлення - 1 шт.
| Основні | |
|---|---|
| Виробник | OWON |
| Користувальницькі характеристики | |
| кількість каналів | 4 |
| Смуга частот | 70МГц |
| швидкість вибірки | 1.25 ГВ/с |
