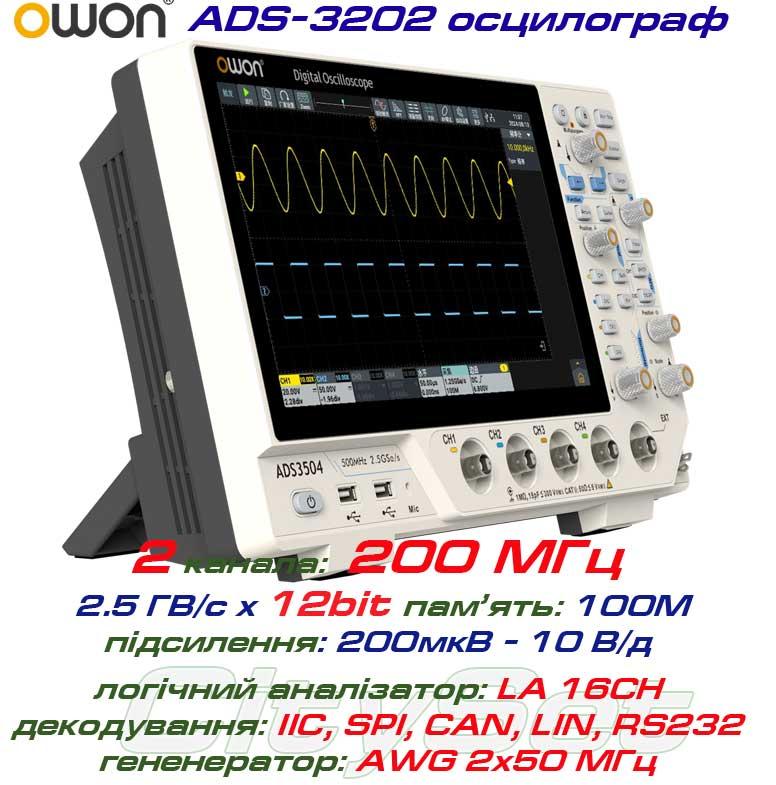

OWON ADS3202 осцилограф 2 х 200МГц, виборка: 2.5 ГВ/с, пам'ять: 100 Mpts, +LA 16CH, декодування: I²C, SPI,

OWON ADS3202 - 2-х канальний осцилограф, виробництва компанії OWON, має смугу пропускання 2 х 200 МГц, та великий обсяг пам'яті: 100М точок, швидкість вибірки: 2,5 ГВ/с та  двоканальний генератор (опціонально) AWG 50 МГц, функції декодування I²C, SPI, RS232/UART, CAN, LIN.

Цифровий осцилограф OWON ADS3202 вирізняється смугою пропускання 200 МГц та частотою оцифровування в реальному часі 1 Гвиб/с, що забезпечує високу точність захоплення та аналізу сигналів. Великий 8-дюймовий дисплей з високою роздільною здатністю чітко відображає форму хвилі, а розширені режими запуску, зокрема за фронтом, імпульсом і відеосигналом, допомагають точно виділяти необхідні сигнали. Завдяки підключенню через USB і вбудованому спектральному аналізу (FFT), цей осцилограф стане незамінним інструментом для фахівців в галузі електроніки, вбудованих систем та наукових досліджень. Компактний, надійний і зручний у користуванні, OWON ADS3202 є відмінним вибором для інженерів, техніків і радіоаматорів, які шукають високу якість за розумну ціну.



ОСОБЛИВОСТІ осцилографів OWON серії ADS3202:
• OWON ADS3202 — це сучасний цифровий осцилограф, що поєднує точність і зручність у компактному корпусі.

• Прилад має смугу пропускання 200 МГц і здатен виконувати оцифровку з частотою 2,5Гвиб/с у реальному часі, що гарантує точне захоплення навіть найшвидших сигналів.

• Оснащений 10-дюймовим РК-дисплеєм з високою роздільною здатністю, осцилограф забезпечує чітке візуальне подання форм сигналів.

• Пристрій має глибину пам’яті до 100 Мт, що дозволяє зберігати й аналізувати сигнали з високою деталізацією.

• Два аналогові канали надають змогу одночасно досліджувати кілька сигналів.

• Для точного запуску передбачені різні режими тригера: по фронту, імпульсу, відео та нахилу.

• Вбудований спектральний аналізатор (FFT) відкриває можливості роботи в частотній області, а функції математичних операцій (додавання, віднімання, множення та ділення) — для обробки сигналів безпосередньо на екрані.

• Підтримка USB-портів (типу хост і пристрій) забезпечує зручний обмін даними та оновлення ПЗ.

• Легкий і портативний корпус робить прилад придатним як для лабораторного використання, так і для роботи в польових умовах.

• Осцилограф має регульовану компенсацію щупів, підтримує широкий діапазон напруг завдяки змінним коефіцієнтам ослаблення, та оснащений багатомовним інтерфейсом для легкого налаштування.

• Надійна конструкція гарантує довговічність, а офіційна гарантія — три роки на основний блок і один рік на щупи — додає впевненості у виборі.

• Ідеальний варіант для інженерів, техніків та ентузіастів, які шукають точний і ефективний інструмент для аналізу сигналів.



Модельний ряд осцилографів серії OWON ADS3000:

•  двоканальні: ADS3102 (2х100МГц), ADS3202 (2х200МГц), ADS3352 (2х350МГц), ADS3502 (2х500МГц).

•  4-х канальні: ADS3104 (4х100МГц), ADS3204 (4х200МГц), ADS3354 (4х350МГц), ADS3504 (4х500МГц).

Купити цифровий осцилограф OWON ADS3202 можете у нашому інтернет магазині cityset.com.ua.









Технічні характеристики осцилографа OWON ADS3202:

Полоса пропускання (-3 dB):	2 х 200 МГц
Швидкість вибірки	2.5 GSa/s(single-channel), 1.25GSa/s (dual-channel), 500MSa/s(full-channel)
Режими вибірки	Sample, Peak, High Res, Average,Segmentation
Похибка підсилення	3%(≤1 mV), 2%(≥2 mV)
Швидкість захвату	700,000 wfms/s
Об’єм пам’яті	MAX 100M
Підсилення по напрузі	200 μV/div～10 V/div
Вертикально роздільність	8 біт
Розгортка по часу	500 ps/div - 1000s/div,step by 1-2-5
Точність	±25 ppm (typical)
Вхідний імпеданс	1 MΩ±2%, parallel with20 pF±5 pF
Коєф.перепахунку	1.00μX-1M.00X,step by 1-2-5, support custom
Типи синхронізації	Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I2C, SPI CAN, LIN
Декодування	RS232/UART, I2C, SPI, CAN, LIN
Автоматичні вимірювання	Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty,-Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑),  Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓),FRR(A↑-B↑),FRF(A↑-B↓),  FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑),LFF(A↓-B↓)
Математичні операнди	+, -, *, /, &&, ||, ^, ！, Intg, Diff, Sqrt, Function operation (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, User Defined, digital filter (low pass, high pass, band pass, band reject)
Частотомір	6-digit frequency counter,
Мультиметр	Support DC, AC+DCrms, ACrms, Resolution: 4 digits (ACV/DCV)
Генератор сигналів (опція)
Максимальна частота генерації	2 x 50 MHz
Швидкість квантування	160MSa/s
Стандартні форми	Sine, Square, Ramp, Pulse, Noise
Вбудовані довільні форми сигнала	28 built-in waveforms
Вертикальна роздільна здатність	14 bits
Частота сигналів довільних форм	1μHz ~ 10MHz
Довжина сигналів довільних форм	2-8K points
Діапазон амплітуд	2mVpp ~ 10Vpp , 1mVpp ~ 5Vpp (50 Ω)
Імпеданс	50Ω (type)
Модуляція	AM, FM, PM, FSK
Інше
Інтерфейси	HDMI,USB device,USB Host,Trig Out(P/F),LAN
Дисплей	10’’ (1024×600), сенсорний дісплей
Інтерфейс живлення	Type-C
Габарити (W x H x D) / маса	325 x 210 x 112 мм / ≈3.2 кг



Стандартна комплектація: • Цифровий осцилограф OWON ADS3202 - 1 шт. • Щупи осцилографічні - 2 шт. • Кабель живлення  - 1 шт.
