NF859GS кабельний тестер, PoE тестер, Wiremap, SCAN, NCV, QC, VFL

NOYAFA NF859GS - багатофункціональний мережевий тестер, з функціями тестування PoE, пошуком, трассуванням і локалізацією пошкоджень на комунікаційних лініях, з функцією розрахунка відстані до пошкодження, створення карти Wiremap, бесконтактного детектування напруг NCV, функцією тестування якості QC-тест.

*- Power over Ethernet (PoE, живлення через Ethernet) - це мережна функція, що визначається стандартами IEEE 802.3af та 802.3at. Функція PoE дозволяє подавати живлення на мережні пристрої за допомогою кабелю Ethernet.

Скачати керівництво користувача монітор-тестера NOYAFA NF-859GS (pdf.)









Запобіжні заходи:

• Не підключайте до високовольтних ліній, щоб уникнути пошкодження тестера.

• Перед використанням прочитайте посібник користувача.



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ PoE-кабельного тестера NOYAFA NF859GS:

Передавач
• Дисплей: РКІ, 128 x 64 мм, з яскравим підсвічуванням
• Захист напруги: 60 В
• Автовимкнення: 15 мм / 30 мм / 60 мм / OFF
• Живлення: акумулятор Li-po, ємність: 1500 мА
• Індикація малого заряду батарей: поріг 2,7 В
• Габарити: 125 х 70 х 28 мм

• Тестування провідності та розпинання Wire Mapping:
- Тип кабелю: CAT5e, CAT6, CAT6a (STP&UTP)
- максимальна відстань: 600 метрів
- побудова розпинування кабелю та тестування: тестер – віддалений відповідач, тестер – свіч/роутер.

• Вимірювання відстані до пошкодження:
- Тип кабелю: CAT5e, CAT6, CAT6a (STP&UTP)
- Діапазон відстаней: від 2,5 до 200 метрів
- похибка: 1,6 м.



• Функція сканування, трасування та ідентифікації
- Тип кабелю: CAT5e, CAT6, CAT6a (STP&UTP)
- Частота: 130 кГц.

• Тестування функції PoE:
- Діапазон вимірювання: DC від 5 В до 60 В
- автоматична ідентифікація: IEEE 802.3af та 802.3at / не стандарт
- Діапазон потужності: від 0 до 18 Вт.



• QC-тест
- Швидкість тестування: не більше 1с.
- Інтерфейс: RJ45 8P
- Мінімальна відстань: 10 см.



• FLASH
- Auto-Nego / Non-Auto-Negot: +
- Auto / Full duplex: +
- Тип: 10M / 100M / 1000M.

Приймач
• Налаштовувана чутливість
• Детектування AC змінної напруги
• VFL - тест
• PoE детектування
• Функція детектування: режим антиінтерферінційний (потребує зовнішніх генераторів)
• Тест на сумісність
• Тестування цілісності мережі
• Вбудований ліхтарик
• Живлення: акумулятор Li-po, ємність: 1400 мА
• Індикація малого заряду батарей: поріг 6В
• Габарити: 200 х 52 х 33 мм.

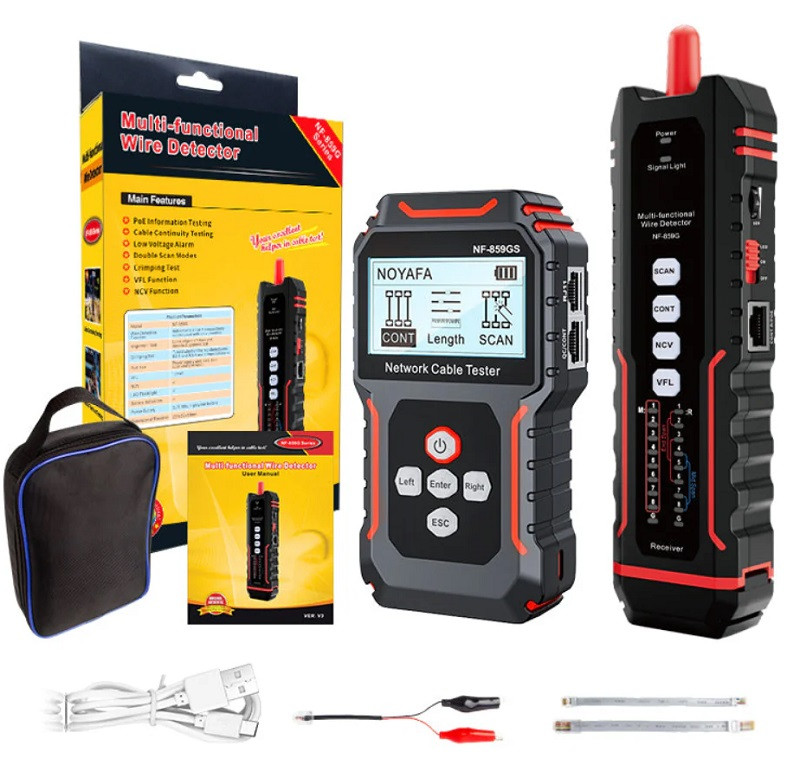

Стандартна комплектація кабельного тестера NOYAFA NF859GS:

• Основний тест NF859GS – 1шт. • Приймач – 1 шт. • Сумка м'яка – 1 шт. • Набір тестових кабелів – 1 комплект. • Посібник користувача – 1 прим.

Серія мережевих тестерів NOYAFA NF-859XX:

Модель	NF-859GS	NF-859GT
Трасування кабелів	RJ45	RJ45
Вимірювання довжини	RJ45	RJ45
Перевірка кабеля на пошкодження	RJ45	RJ45
Дисплей	dot screen	кольоровий
Вимірювання оптичної потужності	❌	✔️
Тестування якості QC-тест	❌	✔️
FLASH – порт	✔️	✔️
Детектування POE	✔️	✔️
Вімірювання напруги POE	✔️	✔️
PING – функція	❌	✔️
NVC –  функція	✔️	✔️
VFL – функція	✔️	✔️
Живлення	Li-po акумулятор	Li-po акумулятор
