East Tester ET3340C генератор сигналів DDS, 2 канала х 40МГц

  • Немає в наявності
  • Код: ET3340C

6 360 ₴

+380 (68) 197-93-75
  • +380 (95) 843-34-38
повернення товару протягом 14 днів за домовленістю
East Tester ET3340C генератор сигналів DDS, 2 канала х 40МГц
East Tester ET3340C генератор сигналів DDS, 2 канала х 40МГцНемає в наявності
6 360 ₴
+380 (68) 197-93-75
  • +380 (95) 843-34-38
Опис
Характеристики
Інформація для замовлення

East Tester ET3340C – низькочастотний генератор довільних форм сигналів (страга 40 МГц, 2 каналі). Генератор виконаний за технологією прямого цифрового синтезу (DDS) і забезпечує високі часові та амплітудні характеристики сигналів, що генеруються. Оснащений 13-бітовим ЦАП зі швидкістю вибірки 200 МВ/с і пам'яттю 8192 пікселів (на осцилограму), є вбудований частотомір до 100 МГц з функцією рахунку імпульсів. Вбудована пам'ять розрахована на 98 форм довільних форм сигналів, є попередньо встановлені форми: синус, прямокутник, імпульс, пила, напівхвиля, повна хвиля, експонента, зворотна експонента, мультитон, ЕКГ, трапеція, білий шум (Гаусса), з функціями генератора змінної частоти, амплітуди, заповнення та модуляцій AM, FM, PM, ASK, FSK, PSK.

Серія генераторів East Tester ET33C складається з 3-х однотипних моделей, що відрізняються тільки максимальною частотою генерації.

Стандартна комплектація генератора сигналів East Tester ET3340C



Модельний ряд серії генераторів ET33C:

• ET3320C  - генератор 2-х канальний, смуга 20 МГц.

• ET3340C  - генератор 2-х канальний, смуга 40 МГц.

• ET3360C  - генератор 2-х канальний, смуга 60 МГц.



Технічні характеристики генератора сигналів East Tester ET3340C:

• Яскравий дисплей 2.4" TFT, роздільна здатність 320х240, що дозволяє одночасно спостерігати параметри каналів CH1 та CH2
• DDS-технологія цифрового синтезу, що забезпечує генерацію стабільного сигналу з низьким рівнем спотворень
• Два повністю незалежні вихідні канали, синхронізація зовнішнім сигналом і регульований фазовий зсув
• Максимальна вихідна частота (синусоїдальний сигнал) до 40 МГц
• Роздільна здатність: 0,01 мкГц
• Вбудований частотомір: до 100 МГц
• Частота дискретизації: 200 МВ/с, роздільна здатність по амплітуді 13 біт
• Об'єм пам'яті: 8192 пікселів

• Попередньо встановлені функції: синус, прямокутник, імпульс, пила, напівхвиля, повна хвиля, експонента, зворотна експонента, мультитон, ЕКГ, трапеція, білий шум (Гаусса) та ін.
• Різні типи модуляції: AM, FM, PM, ASK, FSK, PSK
• Функція частотоміра зі смугою до 100 МГц, що дозволяє вимірювати частоту сигналу, період, позитивну та негативну тривалість імпульсу.
• Висока точність установки частоти до 20-6, дискретність установки 1,0 мкГц
• Швидкість імпульсного сигналу для кожного каналу може бути встановлена ​​незалежно від 0,1% до 99,9% з дискретністю 0,1%
• Висока роздільна здатність амплітуди, дискретність установки амплітуди 1 мВ, діапазон вихідного сигналу становить від 0 до 20 В (подвійна амплітуда)
• Генератори даної серії забезпечують лінійне та логарифмічне свіпування з періодом розгортки від 0,01 до 999,9 с
• Є можливість зміщення вихідного сигналу за рівнем в діапазоні від -9,99 до 9,99 з роздільною здатністю 0,01
• Функція редагування форм сигналів: користувач може створювати або редагувати форму сигналу на ПК, а потім записати в пам'ять генератора
• Генерація імпульсних послідовностей: від 1 до 1048575 довільних імпульсів
• Можливість зберігати в пам'яті 50 груп установок, встановлених користувачем
• Система захисту від короткого замикання: всі вихідні канали витримують коротке замикання до 60 с
• USB інтерфейс забезпечує підключення приладу до персонального комп'ютера для керування та передачі даних.

функциональність генератора сигналів East Tester ET3340C


ТЕХНІЧНІ ХАРАКТЕРИСТИКИ генератора сигналів East Tester ET3340C:
• Максимальна частота (синусоїда): 40 МГц
• Максимальна частота (меандр, трикутник): 15 МГц
• Максимальна частота (імпульс, TTL/CMOS, сигнал довільної форми): 6 МГц
• Кількість каналів: 2 канали (CH1/CH2) + зовнішній вхід
• Швидкість вибірки: 200 МВ/сек
• Кількість точок у сигналі довільної форми: 8192 точок
• Роздільна здатність за частотою: 1,0 мкГц
• Роздільна здатність по-вертикалі: 13 біт
• Роздільна здатність по напрузі: 1 мВ
• Амплітуда: < 10 МГц: 20 В, 10 - 20 МГц: 10 В, > 20 МГц: 5 В
• Вбудовані форми сигналу / функції: встановлені форми сигналів (синус, прямокутник, імпульс, пила, білий шум (Гаусса)), та 64 (включаючи DC) користувальницькі форми
• Вихідний імпеданс: 50 Ом ± 10%
• Частотомір: діапазон частот: від 0,01 Гц до 100 МГц
• Інтерфейси: стандарт USB, TTL, CMOS
• Габарити: 195 х 185 х 80 мм.

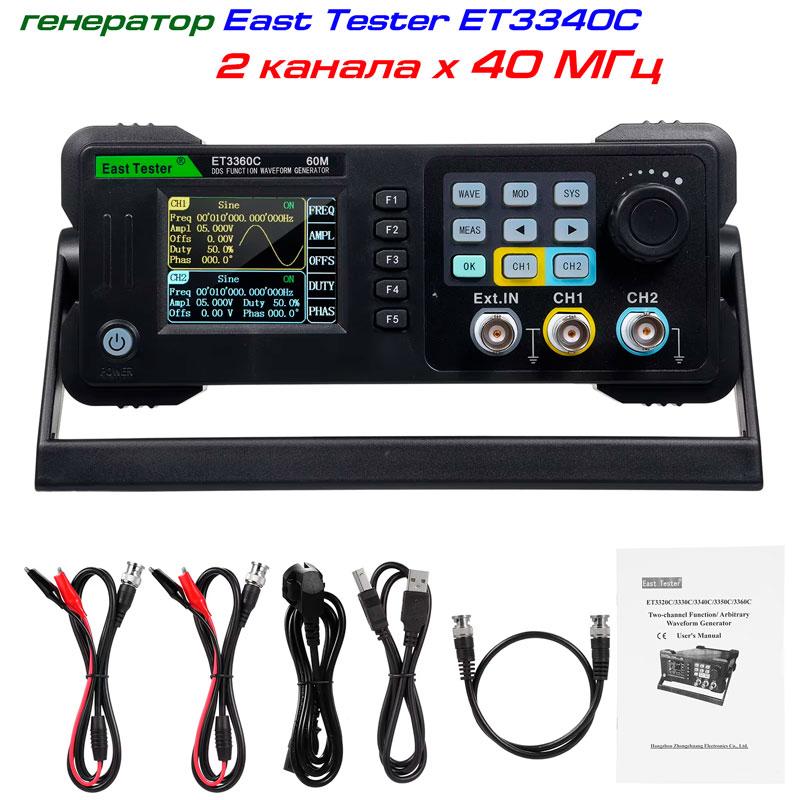

Стандартна комплектація генератора сигналів East Tester ET3340C:

• Генератор ET3340C — 1 шт. • Кабель USB — 1 шт. • Кабель живлення – 1 шт. • Кабель з роз'ємом BNC - 1 шт. • Кабель з BNC роз'ємом та "крокодилами" - 2 шт. • Посібник користувача – 1 прим.

Стандартна комплектація генератора сигналів East Tester ET3340C

Користувацькі характеристики
к-сть каналів2
пам'ять8192 точок
смуга40 МГц
Дозвіл13 бітів
частота вибірки200 МВ/с
  • Ціна: 6 360 ₴
