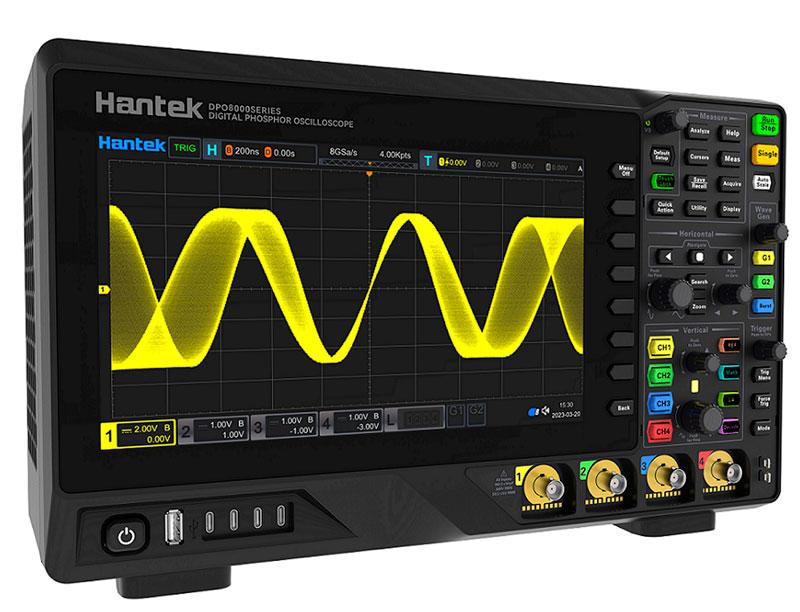

Hantek DPO8054E осцилограф 4 х 500 МГц, +16CH логічний аналізатор, +2CH AWG генератор, виборка: 8 ГВ/с,

  • Немає в наявності
  • Код: DPO8054E-Hantek

265 000 ₴

+380 (68) 197-93-75
  • +380 (95) 843-34-38
повернення товару протягом 14 днів за домовленістю
Hantek DPO8054E осцилограф 4 х 500 МГц, +16CH логічний аналізатор, +2CH AWG генератор, виборка: 8 ГВ/с,
Hantek DPO8054E осцилограф 4 х 500 МГц, +16CH логічний аналізатор, +2CH AWG генератор, виборка: 8 ГВ/с,Немає в наявності
265 000 ₴
+380 (68) 197-93-75
  • +380 (95) 843-34-38
Опис
Характеристики
Інформація для замовлення

DPO8054E Hantek - 4-х канальний осцилограф виконаний по технології цифрового фосфору, зі смугою пропускання 500 МГц, високою швидкістю вибірки АЦП: 8 ГВ/с, і розширеним об'ємом пам'яті 2 Гб, обладнаний великим сенсорним дисплеєм 10,1” . Вбудовані двоканальний функціональний генератор 2CH x 200 МГц, та 16-ти канальний логічний аналізатор.

Характерною особливістю осцилографа DPO8054E великий обсяг пам'яті - 2G точок, дозволяє зберегти значні часові відрізки сигналу. А також в стандартну поставку включено захоплення та декодування сигналів на шинах RS232, I2C, SPI, LIN, CAN.

Захоплення осцилограм на швидкості 600 тис. форм сигналів/сек. забезпечує найімовірніше захоплення непереодичних, ілюзорних сигналів, а рівень власних шумів дозволяє реалізувати посилення від 0,5 мВ/діл!

Декодування сигналів на шинах RS232, I2C, SPI, LIN, CAN.

Осцилограф DPO8084E реалізує математичні функції: A+B, A-B, A*B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, LowPass, HighPass, BandPass, BandStop, AX+B, Expression.



Основні відмінності осцилографа DPO8054E Hantek:

8 незалежних приладів в одному, включаючи: осцилограф / 16-канальний логічний аналізатор / аналізатор спектру / генератор довільних хвиль / цифровий вольтметр / 6-бітний частотомір і накопичувач / аналізатор протоколів / генератор протоколів;

Частота дискретизації в реальному часі до 8 ГВ/с

Глибина пам'яті 2G, апаратний запис і відтворення сигналу в режимі реального часу до 2 мільйонів кадрів;

10,1-дюймовий мультисенсорний ємнісний екран, 256 рівнів сигналу в шкалі сірого і відображення колірної температури;

Розширені функції запуску та декодування послідовного протоколу; швидкість захоплення сигналу вище 500 000 сигналів за секунду;

Автоматично вимірюється до 51-го параметрів сигналу, а також передбачена функція апаратного вимірювання з повною пам'яттю;

Кілька функцій аналізу та обробки даних: незалежний пошук, клавіші навігації та список подій, гістограма, діаграма передачі даних, аналіз потужності, лічильник .



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ цифрового осцилографа Hantek DPO8054E:
Смуга пропускання: 4 х 500 Гц, +16CH логічний аналізатор, +2CH генератор.
Швидкість вибірки, в реальному масштабі часу: 2 ГВ/с (1 канал), 1 ГВ/с (2 канали), 1 ГВ/с (всі каналі), роздільна здатність: 8 біт
Пам'ять: 8Gb (1 канал), 8Gb (2 канали), 4Gb (всі канали),
Діапазон розгортки: 500 пс/діл – 1000 с/діл., діапазон посилення: 1 MΩ: 500μВ/діл -10 В/діл.; 50 Ω: 500μВ/діл. - 1 В/діл.
Швидке захоплення осцилограм: 600 тис. форм сигналів/сек.
Годинамахибка: ±1 ppm ± 1 ppm/year
Обмеження смуги: 20 МГц, 100 МГц, 200 МГц, 350 МГц, незалежно для кожного каналу
Математичні функції: A+B, A-B, A*B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, LowPass, HighPass, BandPass, BandStop, AX+B, Expression
Синхронізація: Trigger Type: Edge, Pulse, Video, Slope, Overtime, Window, Runt, Superamp, Pattern, Delay, Setup/Hold, RS232, LIN, CAN, SPI, I2C з функцією декодування
Декодування: RS232, I2C, SPI, LIN, CAN
Вхідни імпеданс: 1 MΩ ± 1%,50 Ω ± 1% ;21 pF ± 3 pF
Цифрові канали логічного аналізатора: 16CH, вибірка: 1ГВ/с
Генератор сигналів: вибірка: 200 МВ/с, роздільна здатність: 12 bit, частота до 25МГц, sine, square wave, pulse, triangle wave, noise, DC, Sinc, exponential, half-distortion, Lorentz, DTMF, Gaussian, ECG, +13 стандартних форм
Дисплей: сенсорний 10.1’’ , 256 градацій сірого, з кольровим післясвіченням.

>> детальні технічні характеристики DPO8054E (eng. pdf).



Глибина пам'яті 2G

осцилограф hantek DPO8054E, Надвелика глибина пам'яті 2G. Повністю розумійте форму сигналу в цілому та деталі, не втратите жодних випадкових подій та змін сигналу.
Надвелика глибина пам'яті 2G. Повністю розумійте форму сигналу в цілому та деталі, не втратите жодних випадкових подій та змін сигналу.


Запуск і декодування послідовної шини

осцилограф hantek DPO8054E, Запуск і декодування послідовної шини
Забезпечує функції запуску та декодування шини, підтримує кілька протоколів RS232, I2C, SPI, LIN, CAN і може швидко та інтуїтивно зрозуміло декодувати та відображати інформацію про протокол шини.


Цифровий флуоресцентний дисплей

осцилограф hantek DPO8054E; цифровий флуоресцентний дисплей
Забезпечує ефект цифрового флуоресцентного багаторівневого сигналу відтінків сірого, який може допомогти користувачам швидко знайти потенційні аномалії в сигналі.

Функція 2CH x 200 МГц / генератор сигналу довільної форми

осцилограф hantek DPO8054E:  генератор сигналу довільної форми
Генератор хвиль, інтегрований із різноманітними часто використовуваними вбудованими сигналами, підтримує налаштовану довільну форму сигналу, виведення довільних хвиль і модульований вихід.


Функція запуску зони

осцилограф hantek DPO8054E
Намалювавши область, ви можете встановити тригер області. Тригер області може спростити роботу розширеного тригера та швидко виділити цікаву форму сигналу.


Функція тестового параметра

осцилограф hantek DPO8054E
5-розрядний цифровий вольтметр і 6-розрядний апаратний частотомір; Статистика мінімального, максимального, середнього, стандартного відхилення та іншої інформації в режимі реального часу дозволяє виконувати тести ефективніше.


Запис і відтворення хвилі

осцилограф hantek DPO8054E
Опція функції запису форми сигналу передбачена для запису змін форми сигналу в реальному часі без перерви та позначення часу на сигналі, щоб зручно відтворити форму сигналу та знайти несправність.


Функція швидкого вибору

осцилограф DPO8054E: функція швидкого вибору
Панель швидкого доступу з 15 загальними функціями можна відкрити однією кнопкою без пошуку. Зробіть операцію швидшою, а вимірювання ефективнішим.



Придбати цифровий осцилограф DPO8054E Hantek можете у нашому інтернет магазині cityset.com.ua

Модель Канали Смагу Вибірка Пам'ять Швидкість захвату Логічний аналізатор Генератор
DPO8104E 4 1000 МГц 8 ГВ/с 2 Гб 500 000 осц./сек 16 каналів 200 МГц, 2 канали
DPO8084E 4 800 МГц 8 ГВ/с 2 Гб 500 000 осц./сек 16 каналів 200 МГц, 2 канали
DPO8054E 4 500 МГц 8 ГВ/с 2 Гб 500 000 осц./сек 16 каналів 200 МГц, 2 канали
DPO8354E 4 350 МГц 8 ГВ/с 2 Гб 500 000 осц./сек 16 каналів 200 МГц, 2 канали

Модель Канали Смагу Вибірка Пам'ять Швидкість захвату Логічний аналізатор Генератор
DPO8104C 4 1000 МГц 8 ГВ/с 2 Гб 500 000 осц./сек - -
DPO8084C 4 800 МГц 8 ГВ/с 2 Гб 500 000 осц./сек - -
DPO8054C 4 500 МГц 8 ГВ/с 2 Гб 500 000 осц./сек - -
DPO8354C 4 350 МГц 8 ГВ/с 2 Гб 500 000 осц./сек - -


Стандартна комплектація:
Цифровий осцилограф DPO8054E Hantek – 1 шт. Щупи осцилографічні (1:1/1:10) – 4 шт. Кабель живлення – 1шт. Посібник користувача – 1 шт.



Стандартний комплект поставки осцилографа DPO8054E включає щупи з розподілом 1:1 і 1:10, що забезпечує максимальну вхідну напругу на щупі 600В. Для виконання безпечних вимірювань напруги до 2000 В, рекомендуємо використовувати пробники з розподілом 1:100, наприклад моделі P4100 (смуга 100 МГц) і P4250 (смуга 250 МГц)…. і не забувайте про загальну "землю" каналів.

У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.

Основні
ВиробникHantek
Користувацькі характеристики
кількість каналів4
об'єм пам'яті2 Гб
Смуга частот500 МГц
Дозвіл АЦП8 біт
швидкість вибірки8 ГВ/с
