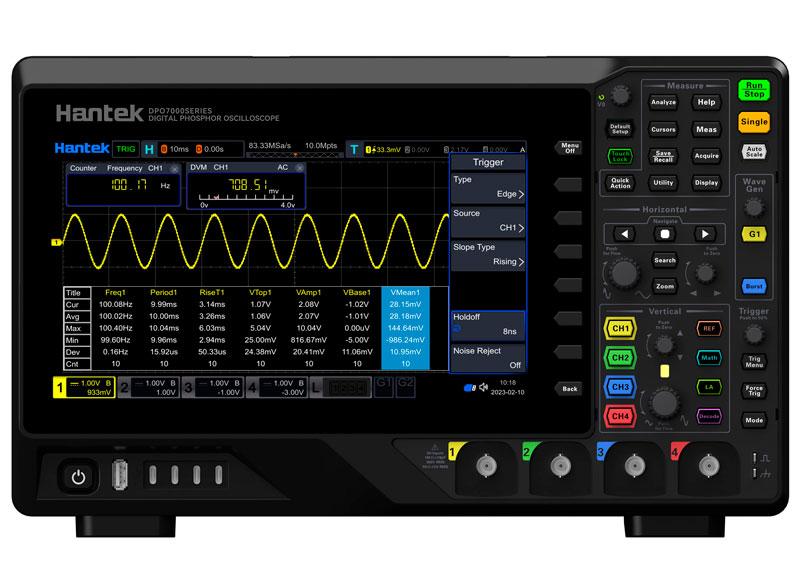

Hantek DPO7504E осцилограф 4 х 500МГц, +16CH логічний аналізатор, +AWG генератор, виборка: 2ГВ/с, пам'ять:

  • В наявності
  • Код: DPO7504E-Hantek

169 600 ₴

+380 (68) 197-93-75
  • +380 (95) 843-34-38
повернення товару протягом 14 днів за домовленістю
Hantek DPO7504E осцилограф 4 х 500МГц, +16CH логічний аналізатор, +AWG генератор, виборка: 2ГВ/с, пам'ять:
Hantek DPO7504E осцилограф 4 х 500МГц, +16CH логічний аналізатор, +AWG генератор, виборка: 2ГВ/с, пам'ять:В наявності
169 600 ₴
+380 (68) 197-93-75
  • +380 (95) 843-34-38
Опис
Характеристики
Інформація для замовлення

DPO7504E Hantek - 4-х канальний осцилограф виконаний по технології цифрового фосфору, зі смугою пропускання 500 МГц, високою швидкістю вибірки АЦП: 2 ГВ/с, і розширеним об'ємом пам'яті 2Гб, обладнань великим сенсорним дисплеєм 10,1” . Вбудовані функціональний генератор 25 МГц, та 16-ти канальний логічний аналізатор.

Характерною особливістю осцилографа DPO7504E великий обсяг пам'яті - 2G точок, дозволяє зберегти значні часові відрізки сигналу. А також в стандартну поставку включено захоплення та декодування сигналів на шинах RS232, I2C, SPI, LIN, CAN.

Захоплення осцилограм на швидкості 500 тис. форм сигналів/сек. забезпечує найімовірніше захоплення непереодичних, ілюзорних сигналів, а рівень власних шумів дозволяє реалізувати посилення від 0,5 мВ/діл!

Декодування сигналів на шинах RS232, I2C, SPI, LIN, CAN.

Осцилограф DPO7504E реалізує математичні функції: A+B, A-B, A*B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, LowPass, HighPass, BandPass, BandStop, AX+B, Expression.



Основні відмінності осцилографа DPO7504E Hantek:

7 незалежних приладів в одному, включаючи: осцилограф / 16-канальний логічний аналізатор / аналізатор спектру / генератор довільних хвиль / цифровий вольтметр / 6-бітний частотомір і накопичувач / аналізатор протоколів;

Частота дискретизації в реальному часі до 2 ГВ/с

Глибина пам'яті 2G , апаратний запис і відтворення сигналу в режимі реального часу до 2 мільйонів кадрів;

10,1-дюймовий мультисенсорний ємнісний екран, 256 рівнів сигналу в шкалі сірого і відображення колірної температури;

Розширені функції запуску та декодування послідовного протоколу; швидкість захоплення сигналу вище 500 000 сигналів за секунду;

Автоматично вимірюється до 51-го параметрів сигналу, а також передбачена функція апаратного вимірювання з повною пам'яттю;

Кілька функцій аналізу та обробки даних: незалежний пошук, клавіші навігації та список подій, гістограма, діаграма передачі даних, аналіз потужності, лічильник .



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ цифрового осцилографа Hantek DPO7504E:
Смуга пропускання: 4 х 500 МГц  +16CH логічний аналізатор, +1CH генератор.
Швидкість вибірки, в реальному масштабі часу: 2 ГВ/с (1 канал), 1 ГВ/с (2 канала), 1 ГВ/с (всі канали)роздільна здатність: 8 біт
Пам'ять: 2Gb (1 канал), 1Gb (2 канала), 500Mb (всі канали),
 Діапазон розгортки: 500рс/діл – 1000 с/діл., діапазон посилення: 1 MΩ: 500μВ/діл -10 В/діл.; 50 Ω: 500μВ/діл. - 1 В/діл.
Швидке захоплення осцилограм: 500 тис. форм сигналів/сек.

Година-хибка: ±1 ppm ± 1 ppm/year
Обмеження смуги: 20 МГц, 100 МГц, 200 МГц, 350 МГц, незалежно для шкірного каналу
Математичні функції: A+B, A-B, A*B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, LowPass, HighPass, BandPass, BandStop, AX+B, Expression
Синхронізація: Trigger Type: Edge, Pulse, Video, Slope, Overtime, Window, Runt, Superamp, Pattern, Delay, Setup/Hold, RS232, LIN, CAN, SPI, I2C з функцією декодування
Декодування: RS232, I2C, SPI, LIN, CAN
Вхідни імпеданс: 1 MΩ ± 1%,50 Ω ± 1% ;21 pF ± 3 pF
Цифрові канали логічного аналізатора: 16CH,  вибірка: 1ГВ/с
Генератор сигналів: вибірка: 200 МВ/с, роздільна здатність: 12 bit, частота до 25МГц, sine, square wave, pulse, triangle wave, noise, DC, Sinc, exponential, half-distortion, Lorentz, DTMF, Gaussian, ECG,  +13 стандартних форм
Дисплей: сенсорний 10.1’’ , 256 градацій сірого, з кольровим післясвіченням.

>> детальні технічні характеристики DPO7504E (eng. pdf).



Глибина пам'яті 2G

осцилограф hantek DPO7504E, Надвелика глибина пам'яті 2G. Повністю розумійте форму сигналу в цілому та деталі, не втратите жодних випадкових подій та змін сигналу.
Надвелика глибина пам'яті 2G. Повністю розумійте форму сигналу в цілому та деталі, не втратите жодних випадкових подій та змін сигналу.


Запуск і декодування послідовної шини

осцилограф hantek DPO7504E, Запуск і декодування послідовної шини
Забезпечує функції запуску та декодування шини, підтримує кілька протоколів RS232, I2C, SPI, LIN, CAN і може швидко та інтуїтивно зрозуміло декодувати та відображати інформацію про протокол шини.


Цифровий флуоресцентний дисплей

осцилограф hantek DPO7504E; цифровий флуоресцентний дисплей
Забезпечує ефект цифрового флуоресцентного багаторівневого сигналу відтінків сірого, який може допомогти користувачам швидко знайти потенційні аномалії в сигналі.

Функція 25 МГц/генератор сигналу довільної форми

осцилограф hantek DPO7504E:  генератор сигналу довільної форми
Генератор хвиль, інтегрований із різноманітними часто використовуваними вбудованими сигналами, підтримує налаштовану довільну форму сигналу, виведення довільних хвиль і модульований вихід.


Функція запуску зони

осцилограф hantek DPO7504E
Намалювавши область, ви можете встановити тригер області. Тригер області може спростити роботу розширеного тригера та швидко виділити цікаву форму сигналу.


Функція тестового параметра

осцилограф hantek DPO7504E
5-розрядний цифровий вольтметр і 6-розрядний апаратний частотомір; Статистика мінімального, максимального, середнього, стандартного відхилення та іншої інформації в режимі реального часу дозволяє виконувати тести ефективніше.


Запис і відтворення хвилі

осцилограф hantek DPO7504E
Опція функції запису форми сигналу передбачена для запису змін форми сигналу в реальному часі без перерви та позначення часу на сигналі, щоб зручно відтворити форму сигналу та знайти несправність.


Функція швидкого вибору

осцилограф DPO7504E: функція швидкого вибору
Панель швидкого доступу з 15 загальними функціями можна відкрити однією кнопкою без пошуку. Зробіть операцію швидшою, а вимірювання ефективнішим.



Придбати цифровий осцилограф DPO7504E Hantek можете у нашому інтернет магазині cityset.com.ua



Модель Канали Смагу Вибірка Пам'ять Швидкість захвату Логічний аналізатор Генератор
DPO7102E 2 100 МГц 2 ГВ/с 2Гб 500 000 осц./сек 16 каналів 25 МГц, 1 канал
DPO7202E 2 200 МГц 2 ГВ/с 2Гб 500 000 осц./сек 16 каналів 25 МГц, 1 канал
DPO7352E 2 350 МГц 2 ГВ/с 2Гб 500 000 осц./сек 16 каналів 25 МГц, 1 канал
DPO7502E 2 500 МГц 2 ГВ/с 2Гб 500 000 осц./сек 16 каналів 25 МГц, 1 канал
DPO7104E 4 100 МГц 2 ГВ/с 2Гб 500 000 осц./сек 16 каналів 25 МГц, 1 канал
DPO7204E 4 200 МГц 2 ГВ/с 2Гб 500 000 осц./сек 16 каналів 25 МГц, 1 канал
DPO7354E 4 350 МГц 2 ГВ/с 2Гб 500 000 осц./сек 16 каналів 25 МГц, 1 канал
DPO7504E 4 500 МГц 2 ГВ/с 2Гб 500 000 осц./сек 16 каналів 25 МГц, 1 канал



Модель Канали Смагу Вибірка Пам'ять Швидкість захвату Логічний аналізатор Генератор
DPO7102C 2 100 МГц 2 ГВ/с 2Гб 500 000 осц./сек - -
DPO7202C 2 200 МГц 2 ГВ/с 2Гб 500 000 осц./сек - -
DPO7352C 2 350 МГц 2 ГВ/с 2Гб 500 000 осц./сек - -
DPO7502C 2 500 МГц 2 ГВ/с 2Гб 500 000 осц./сек - -
DPO7104C 4 100 МГц 2 ГВ/с 2Гб 500 000 осц./сек - -
DPO7204C 4 200 МГц 2 ГВ/с 2Гб 500 000 осц./сек - -
DPO7354C 4 350 МГц 2 ГВ/с 2Гб 500 000 осц./сек - -
DPO7504C 4 500 МГц 2 ГВ/с 2Гб 500 000 осц./сек - -


Стандартна комплектація:
Цифровий осцилограф DPO7504E Hantek – 1 шт. Щупи осцилографічні (1:1/1:10) – 4 шт. Кабель живлення – 1шт.  Посібник користувача — 1 шт.



Стандартний комплект поставки осцилографа DPO7504E включає щупи з розподілом 1:1 і 1:10, що забезпечує максимальну вхідну напругу на щупі 600В. Для виконання безпечних вимірювань напруги до 2000 В, рекомендуємо використовувати пробники з розподілом 1:100, наприклад моделі P4100 (смуга 100 МГц) і P4250 (смуга 250 МГц)…. і не забувайте про загальну "землю" каналів.

У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.

Основні
ВиробникHantek
Користувацькі характеристики
кількість каналів4
об'єм пам'яті2 Гб
Смуга частот500 МГц
Дозвіл АЦП8 біт
швидкість вибірки2 ГВ/с
