TinySA, аналогатор спектра, смуга: 100 кГц-960МГц, генератор РЧ: 960МГц, дисплей: 2.8"

  • Немає в наявності
  • Код: tinySA-960MHZ

2 650 ₴

+380 (68) 197-93-75
  • +380 (95) 843-34-38
повернення товару протягом 14 днів за домовленістю
TinySA, аналогатор спектра, смуга: 100 кГц-960МГц, генератор РЧ: 960МГц, дисплей: 2.8"
TinySA, аналогатор спектра, смуга: 100 кГц-960МГц, генератор РЧ: 960МГц, дисплей: 2.8"Немає в наявності
2 650 ₴
+380 (68) 197-93-75
  • +380 (95) 843-34-38
Опис
Характеристики
Інформація для замовлення

tinySA, аналізатор спектру, полоса: 100кГц–960МГц,  генератор РЧ: 960МГц, дисплей: 2.8"

Особливості моделі TinySA:
• Роздільна здатність дисплея 320 х 240 пікселів
• Діагональ екрану 2.8" 16 біт на піксель RGB
• Резистивне сенсорне управління
• Керування поворотним перемикачем
• Керування послідовним портом USB
• Лінійне джерело живлення, щоб уникнути шуму перемикання.
• Додайте захист порту від електростатичного розряду в оновленої версії(V0.3.1_E).

аналізатор спектру TinySA 2,8

Режими роботи (вводу/виводу) tinySA:
LOW -діапазон:
• Діапазон вхідних частот від 100 кГц до 350 МГц
• Вхідний опір 50 Ом, коли вхідне ослаблення встановлено на 10 дБ або більше.
• Вибір ручного та автоматичного ослаблення вхідного сигналу від 0 дБ до 31 дБ з кроком 1 дБ
• Абсолютний максимальний вхідний рівень без ослаблення +10 дБм
• Абсолютна максимальна вхідна потужність із затуханням 30 дБ +20 дБм протягом короткого періоду
• Вхідна точка перехоплення продуктів модуляції третього порядку (IIP3) із затуханням 0 дБ +15 дБм
• Точка стиснення 1 дБ при +2 дБм із загасанням 0 дБ
• Роздільна здатність детектора потужності 0,5 дБ і лінійність відносно частоти +/-1 дБ
• Абсолютна точність рівня потужності після калібрування рівня потужності +/- 1 дБ
• Найнижчий помітний сигнал із використанням смуги роздільної здатності 30 кГц -102 дБм
• Точність частоти дорівнює вибраній смузі роздільної здатності
• Фазовий шум -90 дБ/Гц при зміщенні 100 кГц і -115 дБ/Гц при зміщенні 1 МГц
• Динамічний діапазон без імпульсів при використанні смуги роздільної здатності 30 кГц 70 дБ
• Фільтри роздільної здатності, які можна вибрати вручну, 3, 10, 30, 100, 300, 600 кГц. Автоматичний вибір одного з 57 фільтрів дозволу.
• Роздільна здатність екрана 145 або 290 точок вимірювання.
• Швидкість сканування понад 1000 точок/секунду з використанням фільтрів з найбільшою роздільною здатністю.
• Автоматична оптимізація фактичних точок сканування для забезпечення покриття всього діапазону сканування незалежно від вибраної смуги роздільної здатності
• Опція придушення імпульсів для оцінки того, чи певні сигнали генеруються внутрішньо або фактично присутні у вхідному сигналі

HIGH-діапазон:
• Діапазон вхідних частот від 240 МГц до 960 МГц
• Оскільки вхідний смуговий фільтр відсутній, сильні сигнали за межами діапазону від 240 МГц до 960 МГц можуть спричинити спотворення внутрішньосмугових сигналів
• Абсолютний максимальний вхідний рівень без ослаблення +10 дБм
• Вхідна точка перехоплення продуктів модуляції третього порядку (IIP3) становить -5 дБм
• Точка стиснення 1 дБ при -6 дБм з ослабленням 0 дБ
• Роздільна здатність детектора потужності 0,5 дБ і лінійність відносно частоти +/-1 дБ
• Абсолютна точність рівня потужності після калібрування рівня потужності +/- 1 дБ
• Найнижчий помітний сигнал із використанням смуги роздільної здатності 30 кГц -115 дБм
• Точність частоти дорівнює вибраній смузі роздільної здатності
• Динамічний діапазон без поштовхів при використанні смуги роздільної здатності 30 кГц 50 дБ
• Вибір (автоматичний і ручний) фільтрів роздільної здатності 3, 10, 30, 100, 300 і 600 кГц
• Додатковий вхідний аттенюатор від 25 дБ до 40 дБ, залежний від частоти. Похибка рівня потужності з активованим атенюатором збільшується до +/- 15 дБ
• Роздільна здатність екрана 145 або 290 точок вимірювання.
• Швидкість сканування понад 1000 точок/секунду з використанням фільтрів з найбільшою роздільною здатністю.
• Автоматична оптимізація фактичних точок сканування для забезпечення покриття всього діапазону сканування незалежно від вибраної смуги роздільної здатності.

аналізатор спектру TinySA 2,8

Режим генерації (LOW):
• Синусовий вихід з гармоніками нижче -40 дБ основного
• Діапазон вихідних частот від 100 кГц до 350 МГц
• Вихідний рівень можна вибрати з кроком 1 дБ між -76 дБм і -6 дБм
• Додаткова AM, вузька FM і широка FM модуляція або повільна розгортка в обраному діапазоні частот

Режим генерації (HIGH):
•  Вихід меандр
• Діапазон вихідних частот від 240 МГц до 960 МГц
• Рівень вихідного сигналу можна вибрати зі змінним кроком від -38 дБм до +13 дБм
• Додаткова вузька FM-модуляція або широка FM-модуляція або повільна розгортка в обраному діапазоні частот

Характеристики геталевого генератора:
• Додатковий прямокутний вихід із фундаментальним значенням -25 дБм, підключеним до високого входу/виходу
•  Частота можі буті встановлена на 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц або 30 МГц.

Вбудована батерея:
• Максимальний час заряджання – 1 година на USB-порті або USB-зарядному пристрої мінімум 500 мА.
• Робота від повністю зарядженого акумулятора: не менше 2 годин.

Купити аналізатор спектру tinySA можете в магазині cityset.com.ua.

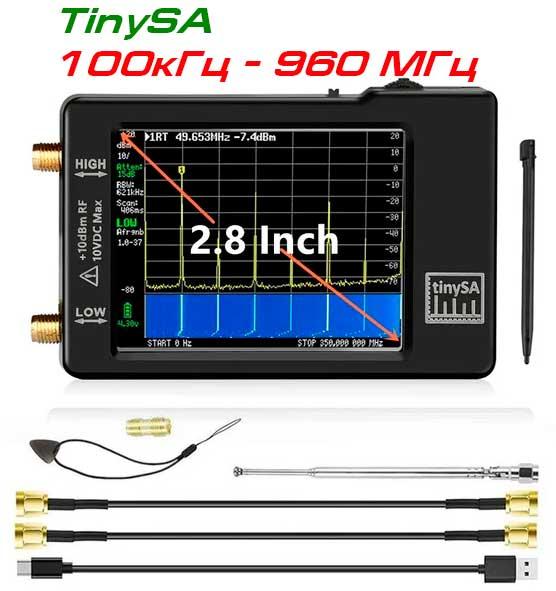

Комплектація аналізатор спектру TinySA 2,8" 960 МГц:
• аналізатор спектру TinySA 2,8" – 1 шт. • кабель радіочастотний SMA(m)-SMA(m),  20см – 2 шт. • кабель USB Type-C – 1 шт. • мотузка – 1 шт. • адаптер SMA(f)-SMA9f) – 1 шт.  • телескопічна антена SMA(m) – 1 шт.





аналізатор спектру TinySA 2,8



У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.

Користувацькі характеристики
кількість каналів2
Смуга частот180 MГц
швидкість вибірки500 МВ/с
