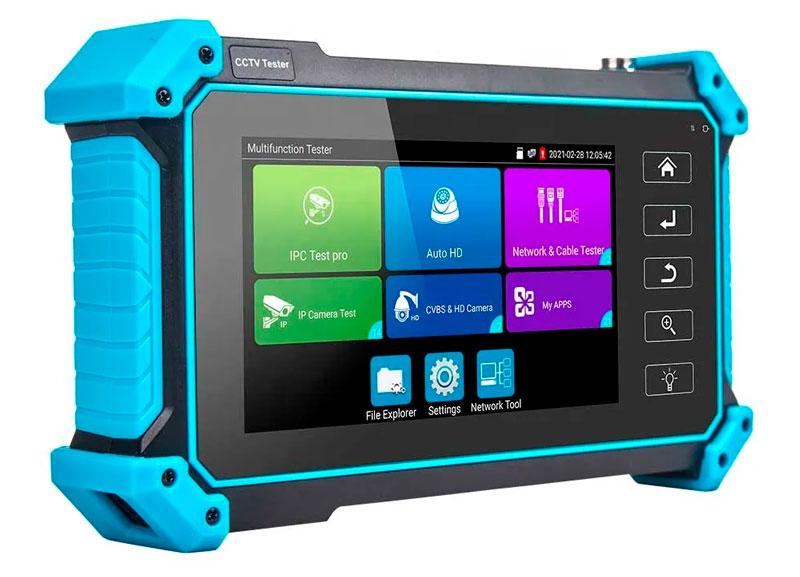

NOYAFA NF-715 (NF-IPC715), монітор-тестер камер відеоспостереження CCTV

NOYAFA NF-715S (NF-IPC715), монітор-тестер камер відеоспостереження CCTV

Портативний монітор-тестер використовується для ефективного обслуговування та встановлення аналогових IP-камер, кабельних HD-камер, а також іншого обладнання систем контроля доступа та спостереження.

Тестер має невеликі розміри, та ергономічний дизайн, який забезпечує зручність використання монітора в польових умовах.

Тестер оснащено великим та якісним 5,4-дюймовим екраном IPS з роздільною здатність 1920х1080, що дозволяє відображати мережеві HD-камери та аналогові камери з високою роздільною здатністю.

Скачати керівництво користувача монітор-тестера NOYAFA NF-715S (NF-IPC715) (pdf.)

Пристрій підтримує функції ONVIF PTZ, та аналогового керування PTZ, а також функції тестування кабелю.

Установникам систем відеоспостереження часто потрібно мати різні інструменти для тестування роботи змонтованого обладнання, універсальний тестер Noyafa NF-715 дозволить зробити це з мінімальною витратою часу.

Вся продукція компанії Noyafa проходить тестування на відповідність RoHS, FCC і CE, і сертифікована за стандартом ISO 9001.

Монітор тестер камер відеоспостереження CCTV NOYAFA NF-715 (IPC715) використовується для:

• Інсталяція та сервісне обслуговування систем відеоспостереження
• Монтаж та обслуговування мережевих кабелів
• Аналіз функціювання камер IP TVI CVI AHD 4K H.265
• Тестування физичних каналів передачі відео
• Аналіз PTZ.

Особливості й переваги монітора тестера камер відеоспостереження CCTV NOYAFA  NF-715 (IPC715):

Тестування камер:

• 5,4-дюймовий IPS сенсорний екран з роздільною здатність 1920 х 1080.
• H.265 та H.264 IP, відображення відео 4K через основний потік.
• Тест аналогової камери, контролер PTZ.
• 8-мегапіксельний тест TVI, 3840 x 2160P, 12.5/15 кадрів в секунду, 4-кратний зум, запис та відтворення відео, коаксіальне керування PTZ та виклик екранного меню.
• 8MP AHD тест, 3840 x 2160P, 15 кадрів в секунду, 4-кратне збільшення, запис та відтворення відео, коаксіальний PTZ та виклик екранного меню.
• 8MP CVI test, 3840 x 2160P, 12.5 / 15 кадрів в секунду, 4-кратне збільшення, запис та відтворення відео, коаксіальний PTZ та виклик екранного меню.
• Програма Auto HD, автоматичне розпізнавання типу та роздільної здатності коаксіальної камери HD, підтримка знімків, запис та відтворення відео, коаксіальний PTZ та виклик екранного меню.
• Вхід VGA, до 2048 x 1152 60 кадрів в секунду, підтримка моментальних знімків, запис та відтворення відео.
• Вхід HDMI, до 4K 30 кадрів в секунду, підтримка знімків, запису та відтворення відео.
• Швидкий ONVIF, автоматичний вхід та відображення зображення, створення звіту про тестування.
• IPC test pro, автоматичне сканування IP-адрес всіх сегментів мережі, автоматичне відкриття живлення PoE і відображення потужності. Ввівши ім'я користувача та пароль, можна сканувати зображення з камери, пакетно активувати камери HIKVISION і Dahua. Перейти до інтерфейсу ONVIF та інструментів тестування.
• AXIS, тест камери Hikvision, увійдіть до програми ONVIF, введіть ім'я користувача та пароль для тестування.
• Інструмент тестування HIKVISION, підтримує пакетну активацію камер HIKVISION, зміну IP-адреси, зміну пароля і т. д. Зміна імені каналу, що самовизначається, можна також змінити відео H.264 і H.265, відкрити широкий динамічний режим, відновити заводські налаштування.
• Інструмент тестування Dahua, підтримка пакетної активації камер DAHUA та зміна IP-адреси, імені користувача та пароля, зміна назви каналу.
• Відображення IP та аналогового зображення дисплея одночасно.
• IPC TEST (тест без ONVIF), інструмент для тестування HIK (камера Hikvision), інструмент для тестування DH (камера Dahua).
• Вихідна потужність DC12V/3A, камера може живитись від напруги DC 12 В.
• Швидке відео, лише одним ключем для виявлення всіх мережевих камер та автоматичного відображення.
• Вбудований Wi-Fi, відображення зображення з бездротової камери, створення точки доступу WIFI.

Тестування кабелів:

• Покращений кабельний тестер, кабель UTP, телефонний кабель тощо. Може виявляти ближню, середню та дальню точку несправності мережевого кабелю.
• Тест кабелю RJ45 TDR, стан кабелю, довжина, згасання, відбивна здатність, імпеданс, перекіс тощо, може створювати звіт по результатам тестування.
• Цифровий кабельний трасувальник, пошук кабелю BNC, мережного кабелю та телефонного кабелю у безладних кабелях.

Інші функції:

• Мережеві функції: Ping, сканування IP, флеш-пам'ять порту, DHCP-сервер, трасування маршруту.
• Моніторинг трафіку, відображення мережевого порту або з'єднання WIFI, швидкість завантаження та вивантаження у реальному часі та інші параметри мережі.
• Клієнти самостійно оновлюють програмне забезпечення, ви можете інсталювати програми з версією Android.
• Медіаплеєр, відео 4K files та MKV/MP4.
• Відображення справжньої роздільної здатності зображень з IP-камери.
• Аудіовхід, підтримка запису та збереження, калькулятори, музичні програвачі та інші прикладні інструменти.
• Літій-іонний акумулятор 7.4 В/3350 мАг, після 3-4 годин зарядки, час роботи триває 5 годин.

Технічні характеристики монітора тестера камер відеоспостереження CCTV NOYAFA NF-715 (IPC715):

• РК-дисплей: 5,4-дюймовий IPS сенсорний екран, роздільна здатність 1920x1080

Режим відео

• CVBS: 1-канальний вхід BNC, NTSC/PAL (автоматична адаптація)

• Керування PTZ, керування RS485, швидкість передачі даних 600-115200 біт/с, сумісність із більш ніж 30 протоколами, такими як PELCO-D/P, Samsung, Panasonic тощо

Тест IP-камері 4K/H.265/H.264

• IP Discovery/Швидкий тест ONVIF/IPC/RTSP відтворення/Клієнт APK

Швидке відео

• Автоматичний перегляд відео, створення звіту про тестування

• Тестовий інструмент HIKVISION

• Підтримка пакетної активації камер HIKVISION і зміни IP-адреси, зміни пароля тощо. Зміна назви каналу, можливість швидкої зміни відео H.264 і H.265, відкриття широкого динамічного режиму. Заводське відновлення тощо

• Тестовий інструмент DAHUA

• Підтримка пакетної активації камер DAHUA та зміни IP-адреси, імені користувача та пароля. Самостійна зміна назви каналу

HD коаксіальний тест

• Тест 8-мегапіксельної камери TVI, 3840 x 2160P 12,5/15 FPS, контроль за UTC/виклик екранного меню

• Тест 8-мегапіксельної камери CVI, 3840 x 2160P 12,5/15 FPS, контроль за UTC / виклик екранного меню

• Тест 8MP AHD, 3840 x 2160P 15FPS, UTC контроль/віклік фарбованого меню

• Додаток Auto HD, автоматичне розпізнавання типу та роздільної здатності коаксіальної камери HD, підтримка знімків, запису та відтворення відео, коаксіальний PTZ і виклик екранного меню

Вхід HDMI

• 1-канальний вхід HDMI, підтримка 4K 30FPS. Роздільна здатність наступна: 4K_3840 x 2160/2K_2560 x 1440P/ 1920×1080P /1920×1080i /720×480P /720×576P /1280×720P/1024×768P/1280×1024P /1280×900P /1440×900P тощо

Вхід VGA

• 1-канальний вхід VGA, підтримка 2048 x 1152 60 FPS. Роздільна здатність наступного: 2048 x 1152p/1920 x 1200p 60fps/1920 × 1080p 60fps/1792 × 1344p 60fps/1680x 1050p 60fps/(1600x1200p/900p 60fps)/1440x900p 60fps/1360x768p 60fps 720P 60FPS)/1152x870P 60FPS/1024x768P 60FPS/800x600P 60FPS/600x480P 60FPS

Збільшити зображення

• 4-кратне збільшення, щоб збільшити зображення, знімок екрана, запис, збереження, перегляд, запис і відтворення

Вихідна потужність

• Живлення 12В/3А: вихідне живлення DC12V/3A, тимчасове живлення для камери

• Вихідна потужність PoE: вихідна потужність 48 В PoE, максимальна потужність 25,5 Вт

Тест кабелю

• Тест кабелю UTP: перевірка стану підключення кабелю.

• Тест кабелю RJ45 TDR: перевірка статусу пари кабелів, довжини, затухання, відбивна здатність, імпеданс, перекіс. Можна створити звіт про випробування. Діапазон вимірювання 180М

• Тестер Грати: проекція екрана: тестер, дисплей мобільного телефону та ПК одночасно (для мобільного телефону з версією Android)

• Тест мережі: трасування маршруту, моніторинг зв’язку, DHCP-сервер, блимування портів, тест Ping

• Wi-Fi: вбудований WIFI, швидкість 150Mб

• Аудіо тест: 1-канальний вхід аудіосигналу

• Управління живленням: відображення вхідної та вихідної напруги та потужності постійного струму 12 В у реальному часі

• Монітор даних: захоплює та аналізує командні дані з керуючого пристрою, також може надсилати шістнадцяткові дані

• Зовнішнє джерело живлення: DC 12 В, 1 А

• Внутрішнє джерело живлення: вбудований літій-іонний акумулятор, автономний час роботи 5 годин

• Мови інтерфейсу: англійська, китайська, корейська, російська, італійська, французька, польська, іспанська, японська, німецька, турецька, португальська, чеська

• Функція автоматичного вимкнення: налаштування від 1 до 30 хвилин

• Робоча температура повітря: -10 ℃ - 50 ℃

• Робоча вологість: 60 % - 90 %

• Габарити: 183 x 110 x 36,5 мм / вага: 0,8 кг

Комплектація монітора тестера камер відеоспостереження CCTV NOYAFA NF-715 (IPC715):
• Noyafa NF-715SDI (IPC715SDI) – монітор тестер камер відеоспостереження CCTV – 1 шт. • Адаптер живлення DC12V 1A – 1 шт.
• Літій-іонний акумулятор (вбудований) — 1 шт. • Сумка для зберігання та переноски – 1 шт. • Кабель живлення постійного струму/кабель BNC/кабель RS485/аудіокабель/шнур – 1 комплект. • Ремінь на зап'ястя – 1 шт.





Порівняння NF-IPC715 та NF-IPC715SDI

NF-IPC715	NF-IPC715SDI
дисплей 5.4'', роздільна здатність 1920х1152
AHD 8MP ✔️ CVI 8MP ✔️ TVI 8MP ✔️ EX-SDI 8MP ❌	AHD 8MP ✔️ CVI 8MP ✔️ TVI 8MP ✔️ EX-SDI 8MP ✔️
Апаратні комунікаційні модулі:
Dual 1000M Port ❌ 10M/100M/1000M Network Port ✔️ 150M WiFi Speed ✔️ 2.4G ✔️ WiFi Hot Spot ✔️ WiFi Analyzer ❌	Dual 1000M Port ❌ 10M/100M/1000M Network Port ✔️ 150M WiFi Speed ✔️ 2.4G ✔️ WiFi Hot Spot ✔️ WiFi Analyzer ❌
Тестування IP  – камер:
4K ✔️ H.265 Decode ✔️ IPC one click test ✔️ Smart IPC ✔️ 32 Channel Preview ✔️ Activate Hikvision ✔️ ONVIF Testing Report ✔️ Cross-segment Testing ✔️ ONVIF Audio Test ✔️ Wide Dynamic Test ✔️ Change Channel Name ✔️ Face ID ❌	4K ✔️ H.265 Decode ✔️ IPC one click test ✔️ Smart IPC ✔️ 32 Channel Preview ✔️ Activate Hikvision ✔️ ONVIF Testing Report ✔️ Cross-segment Testing ✔️ ONVIF Audio Test ✔️ Wide Dynamic Test ✔️ Change Channel Name ✔️ Face ID ❌
Тестування мереж:
Channel Monitor ✔️ Advanced Channel Monitor ❌ Network Tools ❌ PING ✔️ IP Scan ✔️ IP Conflict Test ✔️ Mac Address Scan ✔️ Band Test ✔️ Port Flash ✔️ DHCP ✔️ Router Trace ✔️ Link Detection ✔️ PPPOE ✔️ Fast IP Detection ❌ Focal Length Calculator ❌ Network Calculator ❌ Virtual IPC ✔️ Self Contract ✔️ Self Contract Audio Test ✔️ RTSP Player ✔️ Network Status ✔️	Channel Monitor ✔️ Advanced Channel Monitor ❌ Network Tools ❌ PING ✔️ IP Scan ✔️ IP Conflict Test ✔️ Mac Address Scan ✔️ Band Test ✔️ Port Flash ✔️ DHCP ✔️ Router Trace ✔️ Link Detection ✔️ PPPOE ✔️ Fast IP Detection ❌ Focal Length Calculator ❌ Network Calculator ❌ Virtual IPC ✔️ Self Contract ✔️ Self Contract Audio Test ✔️ RTSP Player ✔️ Network Status ✔️
Тести якості та функціональності:
Focus Inf ✔️ Video Transfer Quality Test ✔️ Picture Quality Test ✔️ Lens Simulation ✔️	Focus Inf ✔️ Video Transfer Quality Test ✔️ Picture Quality Test ✔️ Lens Simulation ✔️
Тестування аналогових камер:
PAL/NTSC Video Signal Test ✔️ Analog Video Test ✔️ Cloud Platform RS485 ✔️ Video Screenshot, Video Playback ✔️ Color Image Generator ❌ BNC Loop Test ❌	PAL/NTSC Video Signal Test ✔️ Analog Video Test ✔️ Cloud Platform RS485 ✔️ Video Screenshot, Video Playback ✔️ Color Image Generator ❌ BNC Loop Test ❌
Тестування коммунікаційних мереж:
Sequence ✔️ Wiremap ✔️ TDR Testing ✔️ Cable Quality Test ✔️ 1000M Communication Quality Test ✔️	Sequence ✔️ Wiremap ✔️ TDR Testing ✔️ Cable Quality Test ✔️ 1000M Communication Quality Test ✔️
HDMI-тест:
VGA Input ✔️ HDMI Input 1080P ✔️ HDMI Input 4K30 ✔️ HDMI Output 1080P/4K30/4K60 ❌	VGA Input ✔️ HDMI Input 1080P ✔️ HDMI Input 4K30 ✔️ HDMI Output 1080P/4K30/4K60 ❌
Тестування блоків живлення:
PoE 48V 30W ✔️ PoE, PSE Voltage Measurement ❌ PoE, PSE Watt Measurement ❌ DC 12V 3A Output ✔️ DC 12V Input Voltage and Watt Measurement ✔️ 12V Load Testing ❌ 24V/2A Output ❌	PoE 48V 30W ✔️ PoE, PSE Voltage Measurement ❌ PoE, PSE Watt Measurement ❌ DC 12V 3A Output ✔️ DC 12V Input Voltage and Watt Measurement ✔️ 12V Load Testing ❌ 24V/2A Output ❌
USB:
USB Read ❌ USB 5V Output ❌ Audio Testing: Audio Input, Record ✔️ Audio Output ❌	USB Read ❌ USB 5V Output ❌ Audio Testing: Audio Input, Record ✔️ Audio Output ❌
Інші характеристики:
Backlight ❌ Touch Screen ✔️ Micro Phone ✔️ LED Torch ✔️	Backlight ❌ Touch Screen ✔️ Micro Phone ✔️ LED Torch ✔️
