Noyafa NF-308S (оновлений), багатофункціональний кабельний тестер, трасошукач

NF-308S (онована модель NF308) - багатофункціональний кабельний тестер з функцією трасошукача, виробництва компанії Noyafa.

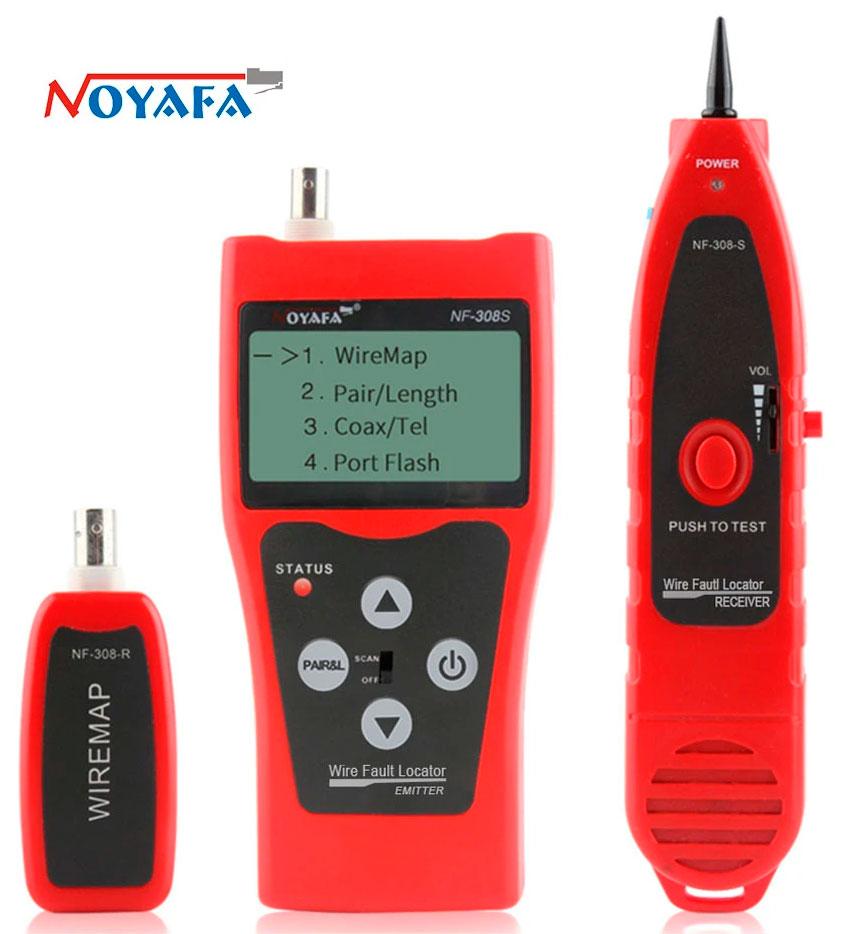

Кабельний тестер складається з основного тестера NF308S, бездротового приймача і віддаленого датчика.
NF308S призначений для виявлення будь-яких типів провідників, а також для пошуку несправностей у кабелях та з'єднаннях. Основні функції тестера це пошук та ідентифікація лінії, перевірка її стану, трасування, вимір довжини провідника до обриву (замикання). Дана модель приладу рекомендується для використання під час роботи з телефонними лініями, комп'ютерними мережами, лініями зв'язку, іншими провідними ланцюгами та в інших сферах діяльності.

Функціональність кабельного тестера NF-308S:
• Виявлення будь-яких типів провідників за допомогою генератора та безконтактного радіо приймача (гнізда SCAN)
• Вимірювання довжини до місця короткого замикання або обриву витої пари (до 350м).
• Дослідження з'єднань та кабелів:
- BNC: коаксіальний кабель
- 8P8C (RJ45): кручена пара STP/UTP CAT-5E, CAT-6
- RJ11: телефонний кабель
- USB кабель
• Перевірка крученої пари, телефонної проводки, коаксіального кабелю, USB-кабелю на наявність обриву або короткого замикання ланцюга.
• Детальне дослідження крученої пари: замкнуті, перевернуті, пересічені та розщеплені пари, перехресні перешкоди, зворотне підключення.
• Виявлення помилок прокладки або з'єднання.
• Динамічна калібрування довжини кабелю та точність її вимірювання (близько 97%).
• Простота та зрозумілість використання. Великий РК-дисплей для зручності зчитування результатів.
• Функція автоматичного відключення та яскраве підсвічування дисплея.
• Для тестування кабелю достатньо однієї людини.
• Вимірювання довжини та пари з віддаленим датчиком або без нього.
• Можливість підключення до 8-ми термінальних датчиків (модель NF-388)
• Віддалений датчик 8P8C і BNC зі звуковим оповіщенням.
• Функція автотесту та автоматична компенсація змін ємності батареї та температури навколишнього середовища.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
• Габарити:
- Тестер 185 х 105 х 50 мм;
- Приймач: 218 х 46 х 29 мм;
- Датчик: 84 х 34 х27 мм.
• Живлення: дві батареї 9 В тип 6F22 (Крона)
• Дисплей: 4х16-символьний РК-дисплей (видимі поле 61,6х25,2 мм).
• Типи тестованого кабелю: кручена пара STP/UTP CAT-5E, CAT-6, коаксіальний кабель, телефонний кабель.
• Тип типового кабелю: вита пара STP/UTP, телефонний кабель, коаксіальний кабель, USB кабель та інші металеві провідники.
• Робоча температура: -10°С ~ +60°С.
• Порти
Тестер:
- MAIN (M) — майстер порт для крученої пари
– LOOPBACK (L) - порт зворотного зв'язку для крученої пари
– BNC – порт підключення коаксіального кабелю
– RJ45 – порт виходу сигналу генератора виявлення
– RJ11 – порт підключення телефонного кабелю
– USB – порт USB кабелю
Датчик віддалений (ID):
– RJ45 (R) – порт для підключення витої пари
– BNC – порт підключення коаксіального кабелю
• Вимір довжини кручений пари: діапазон: від 1 до 350м
• Похибка калібрування: 3% (+/- 0,5 м) (кабель, що калібрується, повинен бути довшим 5 м).
• Похибка вимірювань: 5% (+/- 0,5 м) (AMP, AT&T кабель 5 класу).
• Результат вимірювань: у метрах чи футах.
• Калібрування довжини
• Користувач може самостійно вибрати калібрувальний зразок відомої довжини, але не менше 5м.
• Виявлення помилок прокладки або з'єднання: розрив ланцюга, коротке замикання, зворотне з'єднання, перехресне наведення.
• Виявлення потрібної лінії, до 8 віддалених датчиків (модель NF388) може бути підключено до головного пристрою.
• Автоматичне відключення: відсутність активних дій тестера протягом 30 хвилин.

Стандартна комплектація кабельного тестера NF-308S:

• Основний кабельний тестер NF-308S – 1шт.
• Приймач - 1 шт.
• Дистанційний датчик - 1 шт.
• Сумка м'яка - 1 шт.
• Набір тестових кабелів - 1 комплект.
• Керівництво користувача - 1 екз.
