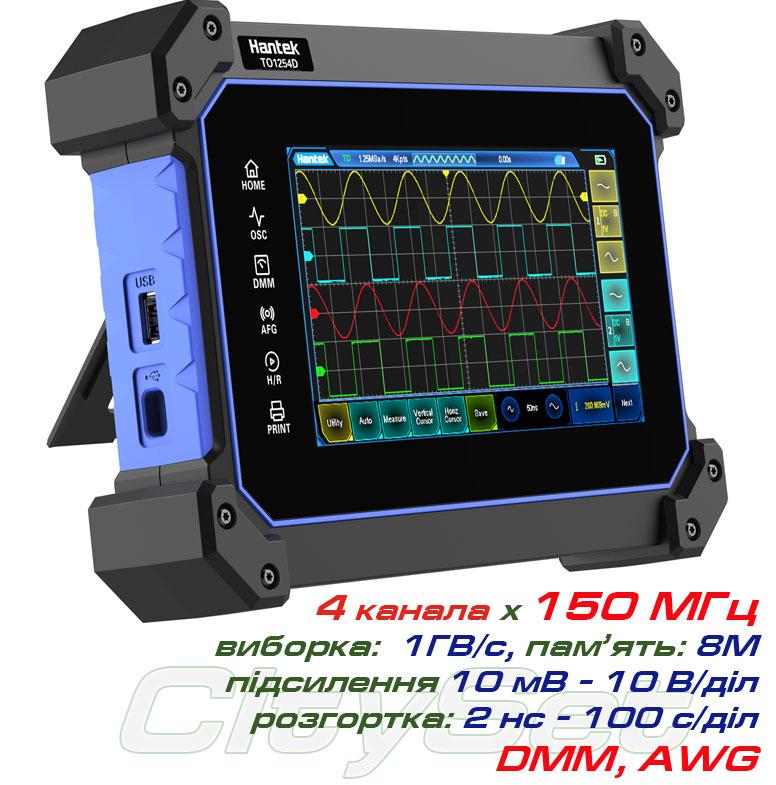

Hantek TO1154D портативний осцилограф 4 х 150МГц, вибірка: 1 ГВ/с, пам'ять: 8Мб, дисплей: 7'' TFT, +AWG, +DMM

TO1154D -  4-х канальний портативний осцилограф, виробництва компании Hantek. Осцилограф має полосу пропускання  4 х 150 МГц, об’ем памяті: 8М точек, та високу швидкість дискретизації: 1 ГВ/с. Особливостю TO1154D є вбудовані функції генератора сигналів довільних форм (25МГц/12bit/250МВ/с), та мультиметра.



Цифровий запам'ятовуючий осцилограф з функціями генератора AWG, мультиметра DMM,  реєстратора даних, частотоміра, аналізатора спектру БПФ.

Функція генератора сигналів довільної форми (AWG)
Найвища вихідна частота досягає – 25 МГц (для синуса) , висока роздільна здатністьпо амплітуді - 12 біт, висока частота дискретизації – 200 МВ/с
Вбудований ряд довільних форм сигналів та функцій, підтримує модуляцію AM/FM, та можливість налаштування вихідного опору.



Чотириканальний цифровий запам'ятовуючий осцилограф TO1154D
• пропускна здатність: до 150 МГц, • висока частота дискретизації 1 Гвиб./с • велика глибина зберігання 8 МБ;
• розширені функції запуску: фронт, нахил, ширина імпульсу, відео, тайм-аут та інші тригери; • до 42 вимірювальних функцій.



Вбудований мультиметр DMM.
• кількість відліків: 4000 • функції: напруга, струм, опір, ємність, тест діодів та провідності.


Li-ion акумулятор змінний
• 2 х 18650 Li-ion 2600мАч (для 2-х канальних.), • 4 х 18650 Li-ion 2600 мА·год (для 4 канальних)

Швидка зарядка

• інтерфейс Type-C • потужність зарядки: 18Вт



ПЕРЕВАГИ та ОСОБЛИВОСТІ осцилографа Hantek TO1154D:

• Великий сенсорний дисплей, роздільна здатність: 800 х 480
• Смуга: 4 х 150 МГц, виборка: 1 ГВ/с, чутливість: 2 мВ — 10 В/діл, об’єм пам’яті: 8 Мб
• Аналіз РЧ-спектра: FFT
• Функція генератора: AWG до 25 МГц
• Функція мультиметра: DMM
• Акумулятор 4 х 18650 Li-ion 2600 мА·год (для 4 канальних).



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ осцилофа Hantek TO1154D:

• полоса пропускання: 150 МГц х 4 канала, імпеданс: 1МОм, 25пФ

• швидкість виборки (АЦП): 1 ГВ/с (в реальному масштабі часу), 500 МВ/с (для 2-х каналів),, 250МВ/с (для 4-х каналів)

• об”єм пам’яті: 8 Мб., режими роботи: Normal, Average, Peak, High resolution

• чутливість по вертикалі: 2 мВ/діл – 10 В/діл

• часова розгортка: 2 нс/діл – 100 с/діл.

• Математичні операції: додавання, віднімання, множення, ділення, БПФ, інвертування

• Режим вимірювань, курсорні вимірювання, автоматичні вимірювання: Frequency, Bimodal value, Average value, Maximum value, Minimum value, Period, Top value, Middle value, Bottom value,  Amplitude, Root mean square, Rising edge overshoot, Rising edge precharge, Cycle root mean Square, Cycle average value, Rising time, Falling time, Positive pulse Width, Negative pulse width, Positive duty cycle, Negative duty cycle, FRR, FFF, Falling edge overshoot, Falling edge precharge, Pulse width, FRF, FFR, LRR, LRF, LFR, LFF, Maximum value time, Minimum value time, Positive phase difference, Negative phase difference, Variance, Number of positive pulses, Number of negative pulses, Number of rising edges, Number of falling edges, Trigger count.

• Режим відображення осциллограм: XY (для побудови фігур Лисажу), XT.

• Режими синхронізації: Edge, Pulse width, Video (NTSC、PAL、HDTV720p、HDTV1080p、HDTV1080i)

• Режими роботи курсорів: Cross, Trace, Horizontal, Vertical

• Аналізатор спектра (БПФ), окна: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop.

• Формати збереження (текстовий формат, графічний формат): jpg/bmp, файл MS excel/word.

• Габарити: 248 мм  x 176 мм x 54 мм, вага: 1,2 кг.



Вбудовний генератор AWG (одноканальний):
• Діапазон частот:  0.1 Гц — 25 МГц
• Частота виборки: 200 МВ/с, роздільна здатність по вертикалі: 12 бітів
• Форми сигналів:  Sine, Square, Triangle, DC, Noise.

- Sin:                      0.1 Гц — 25 МГц
- Square/pulse:      0.1 Гц — 10 МГц
- Triangular wave:  0.1 Гц — 1 МГц
- Noice:  >25МГц
• Об’єм пам’яті: 4к
• Амплітуда: 5 мВ  – 3 В вихідний імпеданс: 50 Ом,  10 мВ  – 6 У вихідний імпеданс: високий.



Вбудований мультиметр DMM:
• Кількість відліків: 4000
• Напруга AC: 600B, роздільна здатність: 1 мВ, похибка: 1.2%+5о.м.р.
• Напруга DC: 600B, роздільна здатність: 100 мкВ, похибка: 1%+2о.м.р.
• Струм AC: 10А, роздільна здатність: 10мкА, похибка: 1.3%+2о.м.р.
• Струм DC: 10А, роздільна здатність: 10мкА, похибка: 1%+2о.м.р.
• Ємність: 40мФ, роздільна здатність: 10пФ, похибка: 3%+5о.м.р.
• Опір: 40МОм, роздільна здатність: 0,1Ом, похибка: 1,2%+5о.м.р.
• Імпеданс: 10 МОм.



Купити портативний осцилограф Hantek TO1154D можете в інтернет-магазині cityset.com.ua.



Стандартна комплектація: • портативний осцилограф Hantek TO1154D - 1 шт. • осцилографічні пробники, ділення 1:10 - 2 шт.  • щупи мультиметра — 1 комплект.  • щуп HT324 — 2 шт. • кейс — 1 шт. • заряджання — 1 шт.
