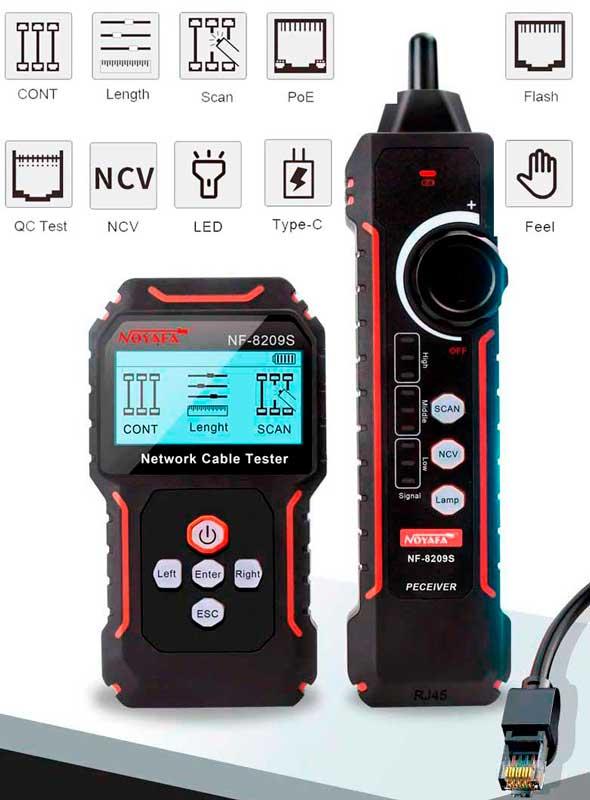

NOYAFA NF8209S кабельний тестер, PoE тестер, Wiremap, SCAN, NCV, QC

NOYAFA NF8209S - кабельний тестер, з функціями тестування PoE, пошуком, трассуванням і локалізацією пошкоджень на комунікаційних лініях, з розрахунком відстані до пошкодження, створення карти Wiremapи, бесконтактного детектування напруг NCV.

*- Power over Ethernet (PoE, живлення через Ethernet) - це мережна функція, що визначається стандартами IEEE 802.3af та 802.3at. Функція PoE дозволяє подавати живлення на мережні пристрої за допомогою кабелю Ethernet.





Скачати керівництво користувача мережемого тестера NOYAFA NF8209S (pdf.)



Запобіжні заходи:

• Не підключайте до високовольтних ліній, щоб уникнути пошкодження тестера.

• Перед використанням прочитайте посібник користувача.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ PoE-кабельного тестера NF-8209S:

Передавач
• Дисплей: РКІ, 128x64 мм, з яскравим підсвічуванням
• Захист напруги: 48 В
• Автовимкнення: 15 мм / 30 мм / 60 мм
• Живлення: акумулятор Li-po, споживання 150 мА
• Індикація малого заряду батарей: поріг 2,7 В
• Габарити: 130 х 70 х 28 мм

• Тестування провідності та розпинання Wire Mapping:
- Тип кабелю: CAT5e, CAT6, CAT6a (STP&UTP)
- максимальна відстань: 600 метрів
- побудова розпинування кабелю та тестування: тестер – віддалений відповідач, тестер – свіч/роутер.

• Вимірювання відстані до пошкодження:
- Тип кабелю: CAT5e, CAT6, CAT6a (STP&UTP)
- Діапазон відстаней: від 2,5 до 200 метрів
- похибка: 1,6 м

• Функція сканування, трасування та ідентифікації
- Тип кабелю: CAT5e, CAT6, CAT6a (STP&UTP)
- Частота: 130 кГц.

• Тестування функції PoE:
- Діапазон вимірювання: DC від 5 В до 60 В
- автоматична ідентифікація: IEEE 802.3af та 802.3at / не стандарт
- Діапазон потужності: від 0 до 18 Вт.

Приймач
• Настроювана чутливість
• Детектування AC змінної напруги
• Вбудований ліхтарик
• Живлення: акумулятор Li-po, споживання 100 мА
• Індикація малого заряду батарей: поріг 6В
• Габарити: 210 х 43 х 27 мм

Віддалений відповідач:

• Порт: RJ45

• Захист: DC 48В/5мА

• Габарити: 65 х 37 х 23 мм.





Стандартна комплектація кабельного тестера NF8209S:

• Основний тест NF8209S – 1шт. • Дистанційний датчик – 1 шт. • Приймач – 1 шт. • Сумка м'яка – 1 шт. • Набір тестових кабелів – 1 комплект. • Посібник користувача – 1 прим.
