Кабельний тестер NF-8601S (light)  є представником нової генерації багатофункційних тестерів виробництва компанії Noyafa.

Кабельний тестер NF-8601S призначений для виконання селекції дротів, вимірювання довжини дроту, PING-тестування, виконання перевірок на наявність POE і напруги в дроті, побудови розкладки дротів у кабелі, визначення відстані до пошкоджень.

Основна відмінність комплектації "ligth" кабельного тестера NF8601S  полягає в тому, що немає приймача для трасування прихованого проведення. Всі технічні параметри відповідають NF8601S.



Комплектація кабельного тестера NF8601S (light):

• Основний кабельний тестер NF-8601S-M 1шт.
• Дистанційний датчик (NF8601S-R) — 1 шт.
• Сумка м'яка — 1 шт.
• Набір тестових кабелів  - 1 комплект.
• Керівництво користувача — 1 екз.
• Гарантійний талон — 1 екз.





Характерні відмінності кабельних тестерів NF8601 и NF8601S:

NF8601 NF8601S light
Рефлектометр TDR рефлектометр TDR рефлектометр TDR
Тип кабелей cat 5e, cat 6, телефонний, коаксіальний кабель cat 5e, cat 6, cat7, телефонний, коаксіальний кабель, силовий кабель
Відстань до пошкоджень до обриву, немає вимірювання до короткого замикання до обриву, до короткого замикання; вимірювання болю точні
Режими тестування  — вимірювання з основним блоком  — вимірювання з основним блоком
— вимірювання з основним і віддаленим датчиком
Калібрування стандартна процедура використання даних калібрування спрощена процедура використання даних калібрування
Дисплей у режимі трасування зображення даних за довжиною кабелю в режимі трасування  розширене зображення даних за відстанню до пошкоджень у режимі трасування
PING-тест низька сумісність висока сумісність із новими роутерами



Функціональність кабельного тестера NF-8601S дає змогу виконувати:
• реалізація Ping-тесту як у локальній, так і мережі Інтернет
• визначення і застосування IP-адреси (DHCP клієнт)
• аналіз даних пакет: кількість пакетів, довжина пакета, time out, TTL
• визначення наявності «живлення-через-ethernet» (POE)
• виконувати детальний аналіз кабелю: на обрив, на коротке замикання, на перешкоді від сусідніх дротів, на зворотне з'єднання та розташування обриву із застосуванням методів «M-S» і «M-R»;
• виконання перевірки інтерференції сусідніх дротів під час пошуку можливої проблеми низької швидкості передавання даних;
• швидке визначення проблемних дротів у пучці інших дротів без зняття ізоляції.
• вимірювання довжини мережевого дроту, коаксіального кабелю, телефонного дроту, а також дротів стандарту USB завдовжки до 2000 метрів — без під'єднання датчика.
• виконання трасування кабелю на робочому комутаторі або роутері, не вносячи перешкод у сигнал. (тільки в з приймачем)
• точне визначення місць короткого замикання або обривів.  (тільки в з приймачем)





Модельний ряд серії кабельних тестерів NF8601:

NF8601  –  комплект: основний тестер NF-8601-M), приймач (NF-8601-S) і дистанційний датчик (NF8601-R).

NF8601W  – основна відмінність від стандартного комплекту, додатково  7-мь дистанційних датчиків  NF8601-R.

NF8601S  –  основна відмінність від стандартного комплекту, додаткова функція TDR (вбудований рефлектометр).

NF8601A  –  комплект: основний тестер NF-8601-M) і дистанційний датчик (NF8601-R).





ТЕХНІЧНІ ХАРАКТЕРИСТИКИ кабельного тестера NF8601S:
• Габаритні розміри: основний тестер: 173 х 92 х 35 мм; приймач: 183 х 58 х 35 мм; дистанційний датчик: 106 х 32 х 30 мм.
• Дисплей: РК-екран із діагоналлю 3,4' — роздільною здатністю 320х240 пікселів (ефективний розмір зображення 60 х 45 міліметрів)
• Джерело живлення: літієвий акумулятор 3.7в, 1800 мА·год
• Типи кабелів, що простежуються під час трасування: звита пара STP/UTP 5E, 6E, телефонний кабель, коаксіальний кабель і різні металеві дроти, що під'єднуються за допомогою затискачів "крокодил"
• Типи кабелів, що перевіряються на несправність: звита пара STP/UTP 5E, 6E, телефонний кабель, коаксіальний кабель та різні металеві дроти, що під'єднуються за допомогою затискачів "крокодил"
• Робоча температура та вологість довкілля: -10ºC ~ +60ºC / 20% ~ 70%
• Інтерфейси тестувальних пристроїв: основний тестер: роз'єми RJ-45 (M), RJ45(S), RJ11, роз'єм BNC; дистанційний датчик: роз'єми RJ45, RJ11, роз'єм BNC;
• Вимірювання довжини: діапазон: 1-2000 м; точність калібрування: 2c/o (+/-0.5м) (за кабелі калібрування > 10 м); точність вимірювань: 3% ((+/-0.5 м); за стандартів виготовлення кабелів AMP, CAT 5E, 6E, 7);
• Калібрування довжини, запам'ятовування й завантаження даних: оператор може встановити довжину в обраних одиницях вимірювання, зберегти це значення в системі та надалі використовувати під час вимірювань (доступний
обсяг пам'яті дає змогу завантажити до 9 наборів даних). Довжина калібрувального кабелю-образця має бути не менш ніж 10 метрів.
• Визначення розкладки дротів у кабелі: визначення обриву, короткого замикання, зворотного перемикання, захlовування, інтерференції тощо.
• Тестування ліній: наявність POE, PING-тест.
• Трасування (пошук) кабелю: пошук проблемного кабелю серед безлічі інших дротів (тільки для справ NF8601, NF-8601W, NF-8601S)
• Настроювання мови інтерфейсу й автовимкнення: оператор може перемикати англійську та китайську мову; оператор може встановити час автоматичного вимкнення тестера.





NF8601S кабельный тестер, стандартная комплектация



NF8601S кабельный тестер, внешний вид трассоискателя

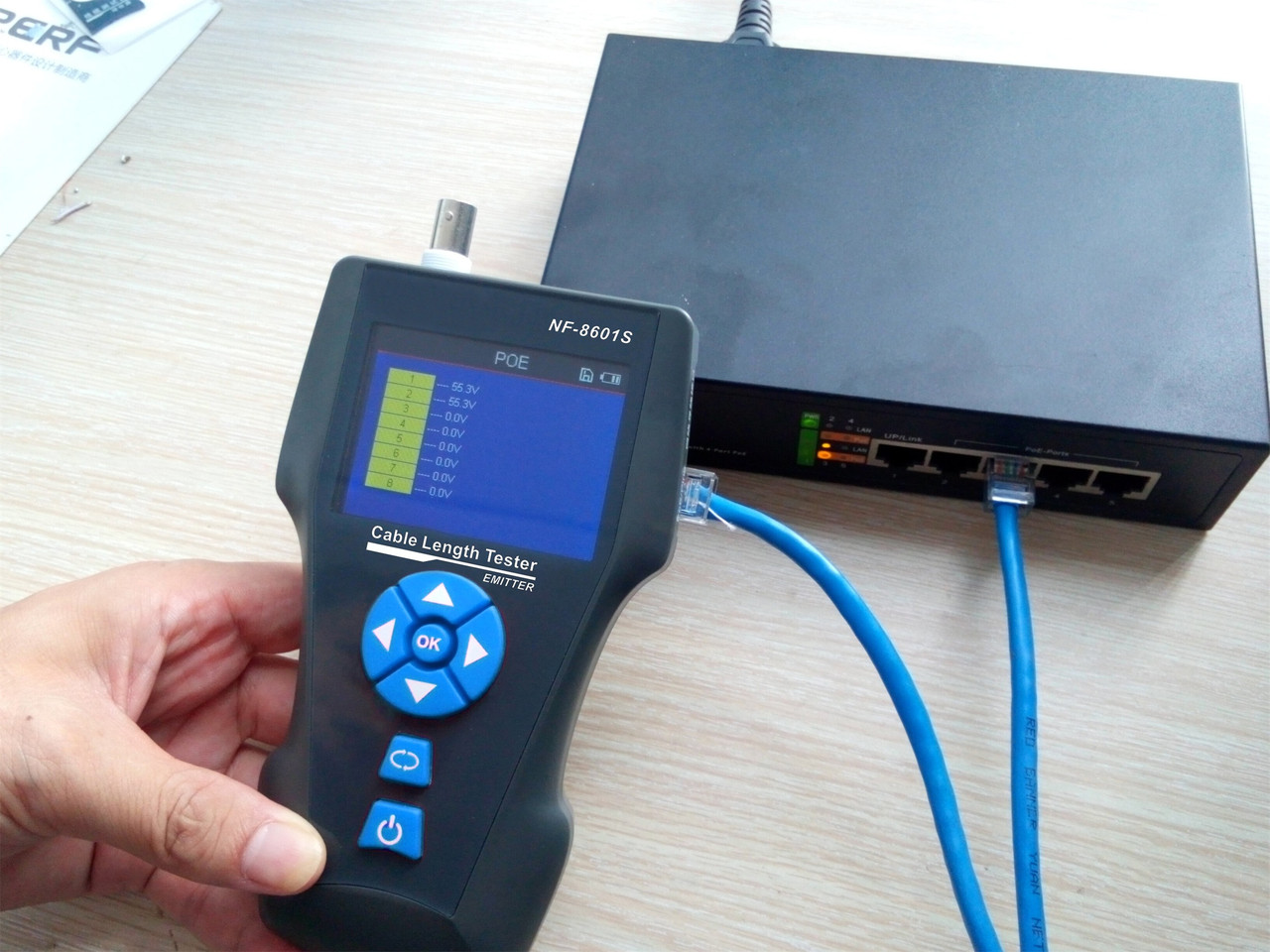

NF8601S примеры использования кабельного тестера Noyafa







У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
