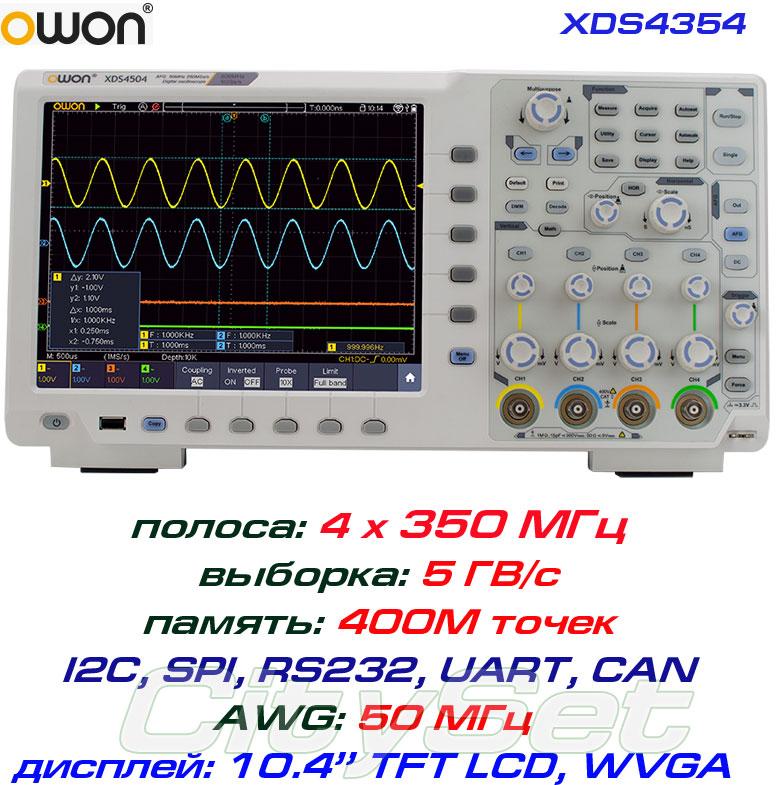

XDS4354 осциллограф 4 х 350МГц

XDS4354 OWON -  Чохканальний цифровий осциллограф, зі смугою пропускання 350 МГц, високою швидкістю вибірки АЦП: 5 ГВ/с і розширеним обсягом пам'яті 400 Мб, обладнаний великим дисплеєм 10” кольоровий LCD роздільна здатність 1024 x 768.


XDS4354  об'єднує кілька інструментів: осцилограф, мультиметр, генератор, аналізатор спектра, аналіз протоколів, частотомір, постойник АЧХ.

Захоплення осцилограм на швидкості 600 тис. форм сигналів/сек.  забезпечує більш сіре захоплення непередільних, ілюзорних сигналів, а рівень власних шумів дає змогу реалізувати посилення от 1 мВ/сек.

Осцилограф OWON XDS4354 обладнаний генератором довільних форм сигналів AWG частотою до 50 МГц, а також опціонально мультиметром DMM з функцією реєстратора, а також виконує декодування сигналів на шинах I2C, SPI, RS232 и CAN



Осцилограф XDS4354 реалізує математичні функції:  додавання, віднімання, множення, ділення, Швидка Перетворення Фуріне, інтегровання, диферинцювання, корінь квадратний, а також функції, що визначаються користувачем, цифрові фільтри (ФНЧ, ФВЧ. Режекторний фільтр, Смуговий фільтр).



Основні відмінності осцилографа OWON XDS4354:
• Смуга пропускання, кількість каналів: 350 МГц х 4 каналу + зовнішній вхід синхронізації
• Швидкість вибірки: 5 ГВ/с х 1 канал, 2.5 ГВ/с х 2 канали, 1,25 ГВ/с х 4 канала, роздільна здатність: 8 бит
• Швидке перетворення Фур'є для аналізу на частотній зоні (БПФ)
• Обсяг пам'яті: 400М точок х 1 канал/  200М точек х 2 канала /  100М точек х 4 каналу
• Яскравий кольоровий дисплей 10" TFT WVGA, сенсорний
• Діапазон розгортання: 500 пс/дел 1000 с/діл., діапазон посилення: 1 мВ/діл 10 В/діл.
• Швидке захоплення осцилограм: 600 тис. форм сигналів/сек.
• Декодування: I2C, SPI, RS232 и CAN.
• Вбудований генератор AWG: 50 МГц.



Детальні технічні характеристики та посібник користувача  XDS4354  (.pdf) завантажити»



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ  цифрового осцилографа OWON XDS4354:
• Смуга пропускання: 350 МГц, кількість каналів: 2
• Швидкість вибірки, у реальному масштабі часу: 5 ГВ/с х 1 канал, 2.5 ГВ/с х 2 канали, інтермполяція: sin (x) / x
• Діапазон часовий розвертки: від 500 пс/діл. до 1000 с/роб., посилення: 1 мВ/діл 10 В/діл.
• Час наростання: от ≤ 0,7 нс
• Роздільна здатність: 8 бит х 5 ГВ/с
• Діапазон: 8" кольоровий, LCD, 1024 x 768  пікселів
• Вхідний імпеданс: 1 МОм, 15 пФ / 50Ω ± 2%
• Посилення за напругою: 1 мВ/роб — 10 В/год
• Максимальна вхідна напруга: 400 В (PK - PK) (DC+AC, PK - PK)
• Похибка посилення напруги по постійному струму: ±1%
• Довжина запису, обсяг пам'яті: 400 М крапок для 1 каналу/  200 М точек для 2 каналів
• Коефіцієнт перерахунку напруги: 0,001X- 1000X, перерахунок напруги в струм
• Цифрові фільтри: низьких частот, високих частот, смугові та ріжекторні фільтри
• Джерело синхронізації: канал 1, канал 2, зовнішній вхід, АС, АС/5
• Режим захоплення: автоматичний, нормальний, що йде (одиничний)
• Захват: за рівнем, відео, параметри імпульсу,  нахил, рант, вікно, Timeout, Nth Edge, логічні умови, I2C, SPI, RS232, CAN з функцією декодування
• Курсорні вимірювання: напруга, час, △V, △T
• Автоматичне вимірювання: Period, Frequency, Mean, PK-PK, RMS, Max, Min, Top, Base, Amplitude, Overshoot, Preshoot, Rise Time, Fall Time, +Pulse Width, -Pulse Width, +Duty Cycle, -Duty Cycle, Delay A→B, Delay A→B, Cycle RMS, Cursor RMS, Screen Duty, FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF、Phase A→B, Phase A→B, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area.
• Математичні функції: ＋, －×, ÷, FFT, FFTrms, інтеграція, диференціювання, корінь квадратний
• Збереження: 100 форм сигналів
• Фігури  Лисажу
• Інтерфейс: USB Host, USB Device; Trig Out(Pass/Fail); LAN port; VGA port; EXT Trig In
• Живлення: напруга 100 В - 240В AC, 50/60Hz, споживання 65 Вт
• Габарити: 422 (ширина) х 226 (глубина) х 135 (висота), маса: 5 кг.


Вбудований мультиметр (опціонально):
• Розрядність: 41⁄2 розрядів (відрахунків 20000)
• Функція тестування діодів: 0 - 2 В
• Вхідний імпеданс:  ≥10 MΩ
• Тестування на провідність: <50 Ом зі звуковою сигналізацією
• Місткість: 2nF – 20mF: ±(4% ± 10 digit)
• Напруга: DCV: 20mV,200mV: ± (0.5% ± 10digit), 2V, 20V,  200V: ±(0.3%±5digit), 1000V: ±(0.5%±5digit)
                        ACV: 200mV, 2V, 20V, 200V: ±(0.8%±10digit), 750V: ±(1%±10digit)
• Частота: 40 - 400Гц
• Струм: DCA: 20A: ±(2% ± 10digit)
          ACA: 20A: ±(2.5%±10digit)
• Опір: 200Ω~2MΩ: ±(0.8% ± 10digit),20MΩ: ±(1%±10digit), 100MΩ: ±(5%±10digit)


Вбудований генератор сигналів довільних форм
• Максимальна частота: 50 МГц
• Швидкість вибірки ЦАП:  250 МВ/с
• Вертикальна роздільна здатність: 14 бітів
• Амплітуда: 2mVpp - 5Vpp（≦50MHz) 2mVpp - 20Vpp（≦25MHz）
• Довжина форми: 16K точок
• Стандартні форми сигналів: Sine, Square, Ramp, Pulse, Exponential Rise, Exponential Fall, Sin(x)/x, Step Wave, Noise… всього  46 вбудованих форм, + визначаються користувачем




Купити цифровий осцилограф OWON XDS4354 можете в нашому інтернет-магазині cityset.com.ua



Стандартна комплектація:
• Цифровий осцилограф XDS4354 OWON – 1 шт.  • Щупи осцилографічні (1:1/1:10) — 4 шт. • Кабель живлення — 1шт. Кабель USB – 1 шт. • Програмне забезпечення, посібник користувача, CD-disk — 1 шт. • Гарантійний талон, 12 місяців — 1 экз.



Стандартний комплект постачання осцилографа XDS4354 містить щупи з поділом 1:1 і 1:10, що забезпечує максимальну вхідну напругу на щупі 600 В. Для виконання безпечних вимірювань напруг до 2000 В, рекомендуємо використовувати пробники з поділом 1:100, наприклад, моделі P4100 (смуга 100 МГц) і P4250 (смуга 250 МГц)... і не забувайте про загальну "землю" каналів.



У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з зазначених вище телефонів.
